Interpolation von Datensätzen - falsche Grafikausgabe


MatlabChris

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.09.2012, 13:57     Titel: Interpolation von Datensätzen - falsche Grafikausgabe
  Antworten mit Zitat
Hallo,

ich habe folgenden Datensatz und möchte eine pcolor Grafik mit Farboberfläche basteln. Dazu habe ich den daurauf folgenden Code verwendet:
Datensatz:

y
70 1,34 0,8 0,6 0,03
60 1,23 0,96 0,87 0,52
50 1,17 0,81 0,66 0,15
40 0,69 0,92 0,61 0,3
30 0,79 1,05 0,56 0,49
x 5 10 11 13


Code:

x=linspace(5,13,769);
y=linspace(70,30,1025);

z1=[1.34   0.8   0.6   0.03
1.23   0.96   0.87   0.52
1.17   0.81   0.66   0.15
0.69   0.92   0.61   0.3
0.79   1.05   0.56   0.49];

ZI1=interp2(z1,8);


[xdata1,ydata1] = meshgrid(x,y);
figure
h1=pcolor (xdata1,ydata1,ZI1);
set(h1,'LineStyle','none')

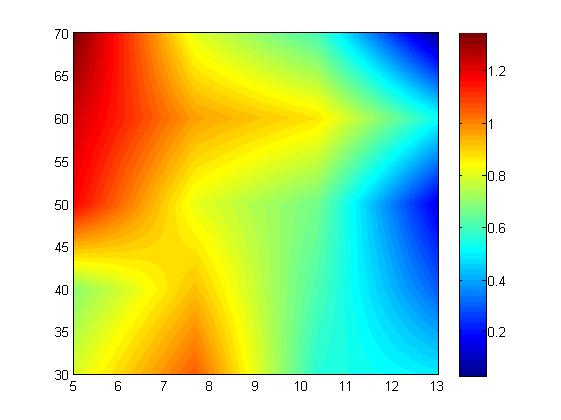

Das funktioniert auch soweit, allerdings gibt es da ein kleines Problem. Wenn ihr euch auf der Grafik den Punkt x=10 und y=30 anschaut, werdet ihr feststellen, dass der dortige Wert nicht 1,05 ist, wie in der Wertetabelle, sondern ca. 0,6.
Ich weiß woran es liegt, ich kann es nur nicht beheben. Der Grund dafür ist, denke ich, die ungleichmäßige Verteilung von den x-Werten. Der Sprung von 5 auf 10 ist viel größer als der Sprung von 10 auf 11. Das weiß Matlab aber nicht und geht davon aus, dass die Werte an der x-Achse ebenfalls gleichmäßig (linear) verteilt sind. Wie kann ich denn nun diesen Fehler beheben?
Falls ihr Fragen zu dem Code habt, beantworte ich diese gerne.

Vielen Dank im voraus für eure Hilfe!

Christian

 Beschreibung:

Download
 Dateiname:  Grafik.jpg
 Dateigröße:  21.92 KB
 Heruntergeladen:  474 mal


tschun
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 73
Anmeldedatum: 05.04.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.09.2012, 14:57     Titel:
  Antworten mit Zitat
Hi,

Wie wärs damit?

Code:



x1= [5 10 11 13];
y1=[70 60 50 40 30];

x=linspace(5,13,769);
y=linspace(70,30,1025);


z1=[1.34   0.8   0.6   0.03
1.23   0.96   0.87   0.52
1.17   0.81   0.66   0.15
0.69   0.92   0.61   0.3
0.79   1.05   0.56   0.49];

ZI1=interp2(x1,y1,z1,x,y');


[xdata1,ydata1] = meshgrid(x,y);
figure
h1=pcolor (xdata1,ydata1,ZI1);
set(h1,'LineStyle','none')



Private Nachricht senden Benutzer-Profile anzeigen

MatlabChris

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.09.2012, 15:42     Titel:
  Antworten mit Zitat
Hey,

cool danke, genau das wars. Den Befehl hatte ich auch schon ausprobiert, allerdings hat das bei nie geklappt. Jetzt hab ich auch verstanden was der Befehl macht.

Vielen Dank!
