Isolinien in Diagramm einfügen |
|
| sandman85 |
Forum-Anfänger
|
 |
Beiträge: 14
|
|
|
|
Anmeldedatum: 12.03.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2015a
|
|
|
|
 |
|
Verfasst am: 01.12.2010, 10:43
Titel: Isolinien in Diagramm einfügen
|
 |
| |
 |
 |
Hallo zusammen.
Ich möchte gerne eine Grafik erstellen, die in etwa so aussieht, wie die im Anhang.
Es geht um die Auslegung eines Verdichterrädchens. Dort kann man in Abhängigkeit von beta_B2 für Mu ein zugehöriges M2 berechnen. Nun gibt es für jede Mu-M2 Linie von beta_B2 einen Wert von "Pr", der eine definierte Größe hat, z.B. 2 oder 2,5. Ich würde nun gerne alle Punkte, für die "Pr"=2 gilt, verbinden. (So wie auf der Grafik im Anhang...)
Was ich bereits habe, ist, dass ich die verschiedenen Mu-M2 Linien erzeugt hab, und auch an jeder Stelle die zugehörige Größe "Pr" berechnet hab. Allerdings schaff ich es nicht, die Linien von konstantem Pr einzufügen...
Leider hab ich bisher noch keine Lösung gefunden, und komme hier auch mit "contour" nicht weiter.
Ich wäre euch für Hilfe wirklich sehr dankbar!
Viele Grüße
Sandman

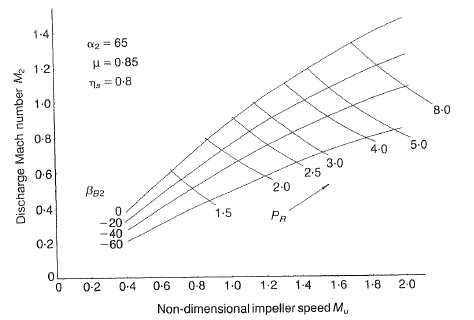

| Beschreibung: |
|
Download |
| Dateiname: |
Diagramm-WhitfieldBaines-M2vsMu.PNG |
| Dateigröße: |
16.57 KB |
| Heruntergeladen: |
606 mal |
|
|
|
|
|
|
|
|
|
