Kamera Kalibrierung klappt einfach nicht



ASDM
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 20.08.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.08.2019, 10:09     Titel: Kamera Kalibrierung klappt einfach nicht
  Antworten mit Zitat
Hallo,

ich versuche mich gerade daran eine Kamera zu kalibrieren, halte mich dabei an jede auffindbare Anleitung, aber egal was ich mache, es klappt einfach nicht. Vielleicht hat hier jemand von euch Experten eine Idee.

Im Folgenden mein Vorgehen:

Ich benutze das Camera-Calibration-Tool, die benutzte Camera ist ein iPhone 7, das Checkerboard ist auf DIN-A3 gedruckt, 7x10 Square groß und jedes Square hat eine Seitenlänge von 40mm.

Das Checkerboard ist mit einem Tintenstrahldrucker auf 300g Papier gedruckt und dann mit doppelseitigem Klebeband auf eine steife und ebene Holzplatte beklebt worden.

Den Autofokus habe ich bei der Aufnahme der Bilder blockiert.

Ich nehme ca. 30-40 Bilder auf, speise sie in das Programm ein und haue dann so viele raus, bis die besten 10-20 übrig bleiben.

Bei der Berechnung von 2 Koeffizienten ist das Ergebnis zwar nicht zufriedenstellend, aber bei 3 Koeffizienten macht das Ergebnis noch weniger Sinn.

Hat jemand eine Idee, was eine mögliche Fehlerquelle von mir sein könnte?
Ich würde mich wahnsinnig über eine Antwort freuen.

Viele Grüße
ASDM

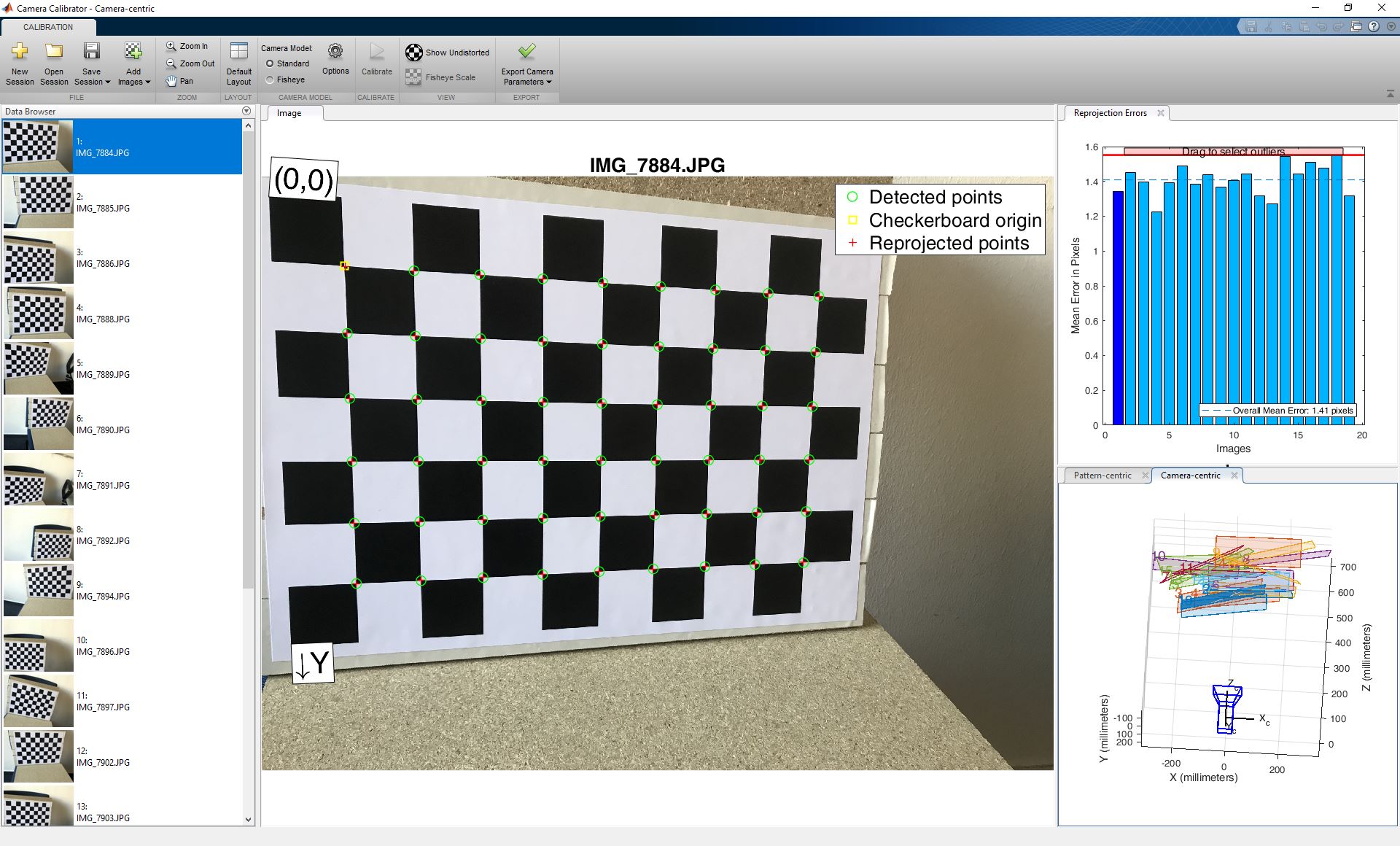

 Beschreibung:
Fenster der Toolbox

Download
 Dateiname:  Window.JPG
 Dateigröße:  318.57 KB
 Heruntergeladen:  422 mal

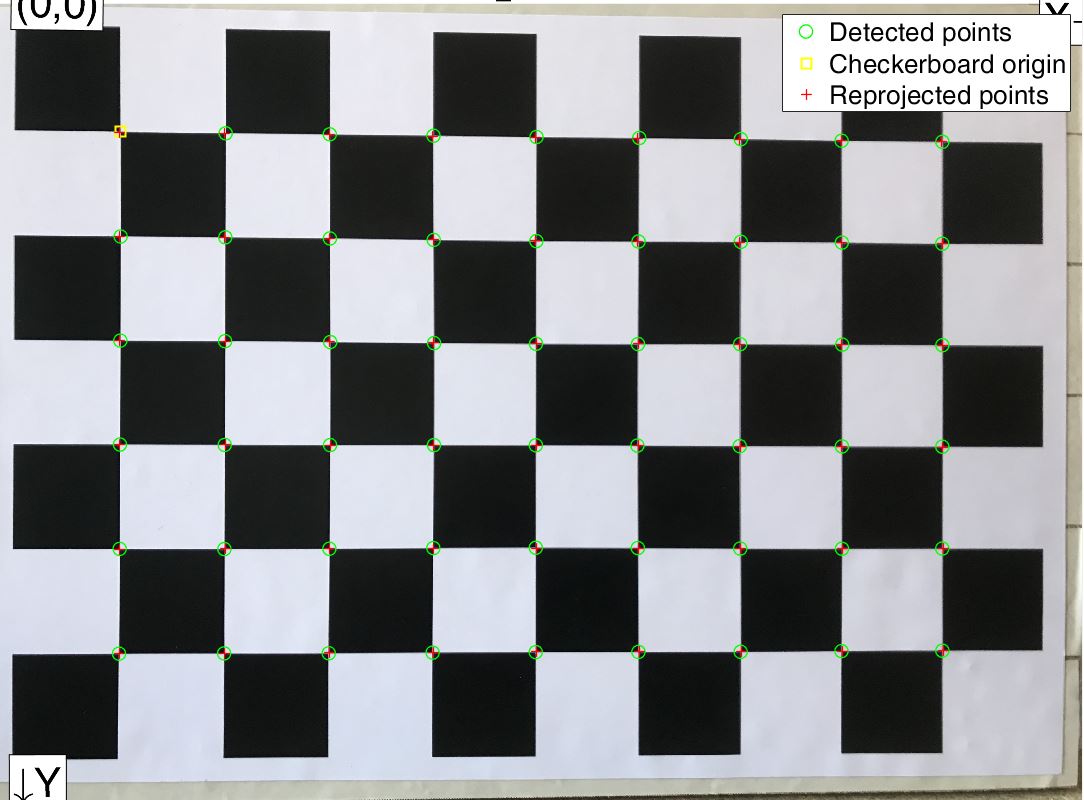

Radial distortion 3 Coefficients.JPG
 Beschreibung:
Drei Koeffizienten

Download
 Dateiname:  Radial distortion 3 Coefficients.JPG
 Dateigröße:  78.9 KB
 Heruntergeladen:  374 mal

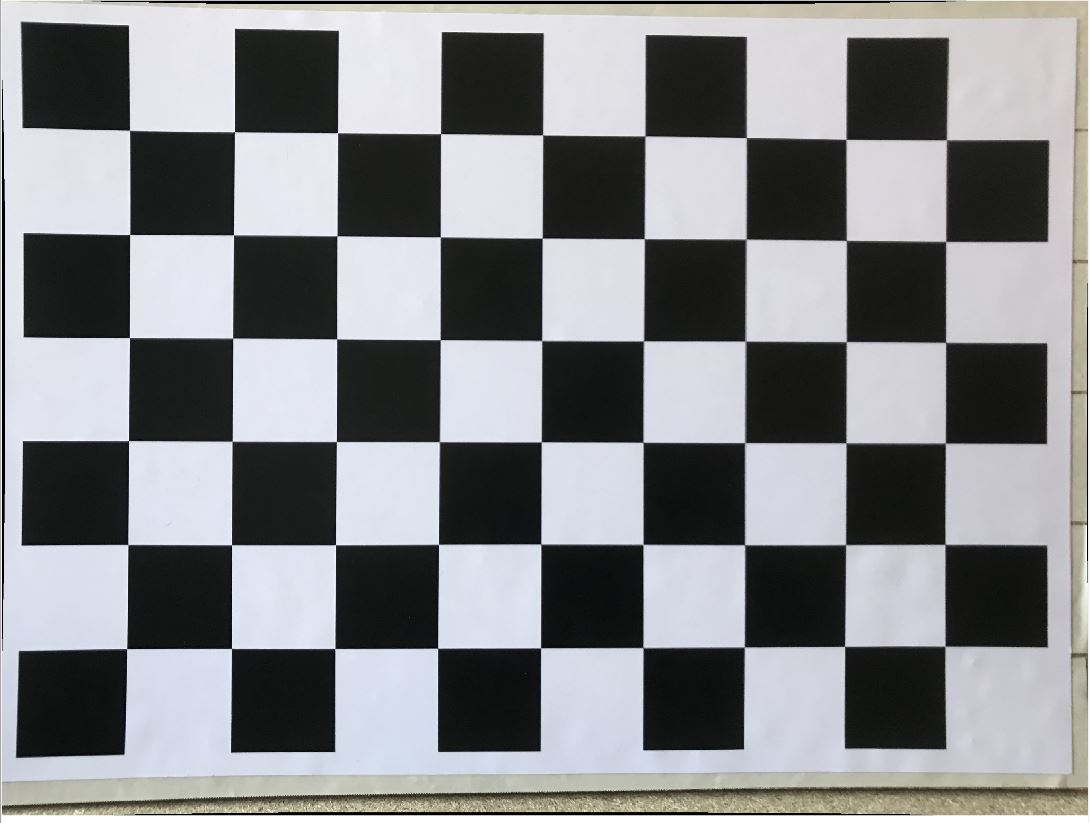

Radial distortion 2 Coefficients.JPG
 Beschreibung:
Zwei Koeffizienten

Download
 Dateiname:  Radial distortion 2 Coefficients.JPG
 Dateigröße:  75.64 KB
 Heruntergeladen:  400 mal

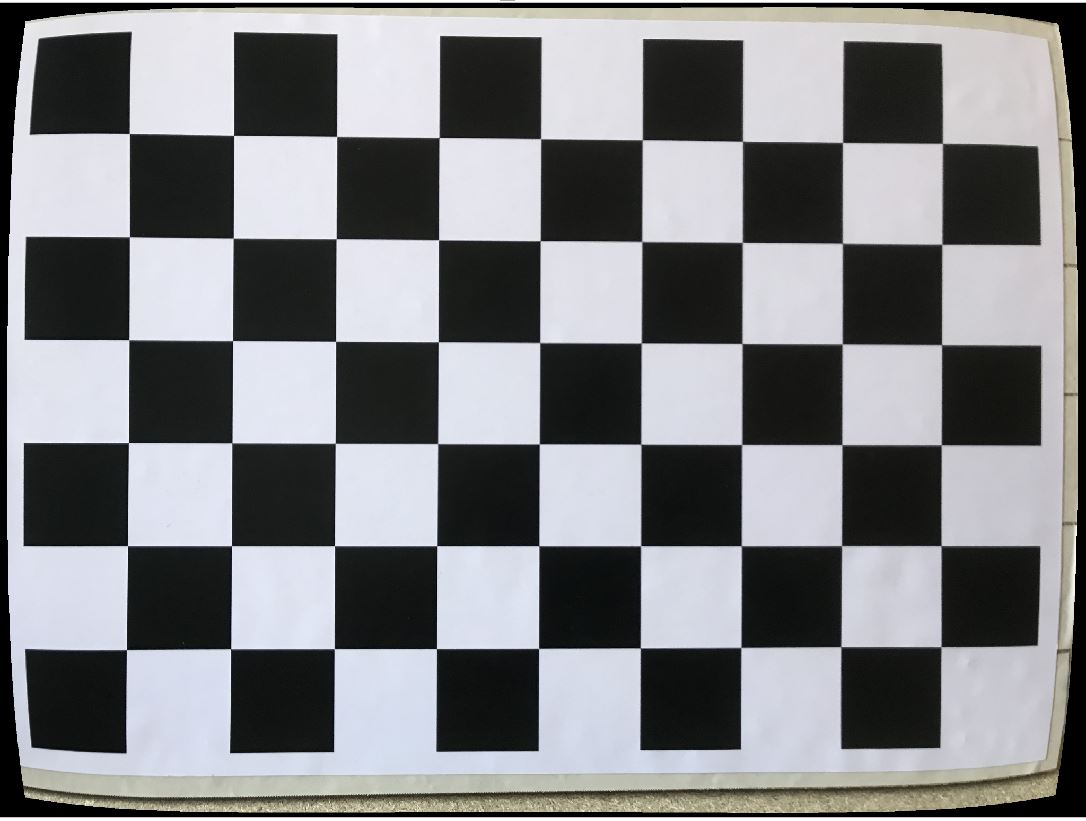

 Beschreibung:
Originalbild

Download
 Dateiname:  Original.JPG
 Dateigröße:  85.67 KB
 Heruntergeladen:  388 mal
