Kante in Messkurve detektieren |
|
| church01 |
Forum-Anfänger
|
 |
Beiträge: 38
|
|
|
|
Anmeldedatum: 04.12.09
|
|
|
|
Wohnort: Köln
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 02.12.2012, 00:16
Titel: Kante in Messkurve detektieren
|
 |
Grüß euch!
Ich bin gerade dabei mittels Simulink Messdaten aufzunehmen (Messgerät -> DAQ-Karte -> Simulink)

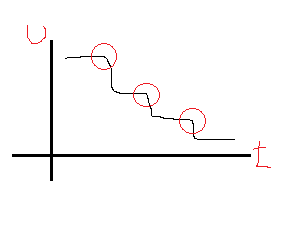

Nun schaltet das Messgerät automatisch seinen Messbereich um was in der U(t)-Kennlinie als Kante gut sichtbar ist. Wie kann ich solche Kanten am einfachsten detektieren? Hab im Anhang ein Bild wo ich rot markiert hab was ich detektieren möchte, falls ich mich nicht richtig ausgedrückt habe. Vielen Dank für euren Input
BG
churchy
| Beschreibung: |
|
Download |
| Dateiname: |
Detektion.png |
| Dateigröße: |
2.69 KB |
| Heruntergeladen: |
298 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 02.12.2012, 11:08
Titel:
|
|
Hallo,
du kannst z.B. schauen, wann die Differenz aufeinanderfolgender Werte größer ist als ein Schwellwert.
Grüße,
Harald
|
|
|
|
| church01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 38
|
|
|
|
Anmeldedatum: 04.12.09
|
|
|
|
Wohnort: Köln
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.12.2012, 11:05
Titel:
|
|
Vielen Dank für deine Antwort. Wäre es denn auch möglich (da ich ohnehin mit einer GUI arbeite) die Umschaltpunkte in einem Plot zu markieren und auf Grund dieser Daten zurück zu rechnen?
BD
church
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 03.12.2012, 14:08
Titel:
|
|
Hallo,
das könntest du mit GINPUT versuchen.
Grüße,
Harald
|
|
|
|
| church01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 38
|
|
|
|
Anmeldedatum: 04.12.09
|
|
|
|
Wohnort: Köln
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.12.2012, 13:19
Titel:
|
|
Kann ich der GINPUT-Funktion sagen, dass sie nur Punkte von der geplotteten Kurve nehmen soll und nicht den exakten Punkt den ich angeklickt habe?
BD
church
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 12.12.2012, 20:57
Titel:
|
|
Hallo,
du kannst auf der Kurve den Punkt bestimmen, der dem Punkt von ginput am nächsten liegt. Und ggf. eine Fehlermeldung ausgeben, wenn dir dieser Abstand zu groß ist.
Grüße,
Harald
|
|
|
|
|
|
|
