Kanten



floh91
Forum-Anfänger

Forum-Anfänger


Beiträge: 40
Anmeldedatum: 25.02.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.10.2009, 13:44     Titel: Kanten
  Antworten mit Zitat
Ich habe ein PIV Bild auf dem eine Kante (interface) zwischen 2 Flüssigkeiten sich befindet. Diese Kante erkennt man auf dem Bild nicht. Dennoch benötige ich dringend die Koordinaten der Kante zur weiteren Auswertung.

Habe bisher einiges getestet mit matlab, aber nichts Gescheites gefunden. Hat jemand eine Idee, wie man die Lage der Kante ausgedruckt bekommt?

Habe bisher das probiert (aber war bisher nix)

Code:
A = imread('test.tif');

figure
subplot(3,1,1)
imshow(edge(A,'sobel'),[]); title('Sobel');
subplot(3,1,2)
imshow(edge(A,'canny'),[]);title('Canny');
subplot(3,1,3)
imshow(edge(A,'log'),[]);title('LoG');


Diese 3 Fkt. bringen mir nur eine Verstärkung der Pixel, nicht aber die Kante. Habe mal ein PIV-Bild angehangen.

test.tif
 Beschreibung:
Testbild

Download
 Dateiname:  test.tif
 Dateigröße:  157.37 KB
 Heruntergeladen:  1273 mal
Private Nachricht senden Benutzer-Profile anzeigen


floh91
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 40
Anmeldedatum: 25.02.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.10.2009, 15:20     Titel:
  Antworten mit Zitat
Noch mal ich, also mit

Code:
A = imread('test2.tif');
maske = [0 -0.25 0;-0.25 2 -0.25;0 -0.25 0]
out = imfilter(A,maske);
imshow(out)


habe ich zwar in einem testbild die Kante verstärken können, aber wie ich sie auslese weiß ich immer noch nicht.

Hoffe auf Hilfe

Floh

test2.tif
 Beschreibung:
Testbild 2

Download
 Dateiname:  test2.tif
 Dateigröße:  138.96 KB
 Heruntergeladen:  1249 mal
Private Nachricht senden Benutzer-Profile anzeigen

Finnegan
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 11.11.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.11.2009, 13:53     Titel:
  Antworten mit Zitat
mit bwboundaries oder bwtraceboundaries
Private Nachricht senden Benutzer-Profile anzeigen

HasanK
Forum-Anfänger

Forum-Anfänger


Beiträge: 29
Anmeldedatum: 23.06.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.12.2009, 12:42     Titel: Ecken Detektion
  Antworten mit Zitat
Hallo Finnegan,

bin zufällig auf der Suche nach einem Ecken-Detektions-Algorithmus auf deinen Beitrag gestoßen, und hat mir sehr weitergeholfen.
Vielen Dank erst mal.

Hiermit kann ich die Kanten eines Vierecks detektieren und die zugehörigen Pixelkoordinaten extrahieren.
Jetzt möchte ich die Ecken detektieren und such nach einem fertigen Algorithmus/Befehl in Matlab.
Wenn ich das versuch selber zu suchen, benötige ich mehrere For-Schleifen und ist sehr aufwändig (Rechenzeit).

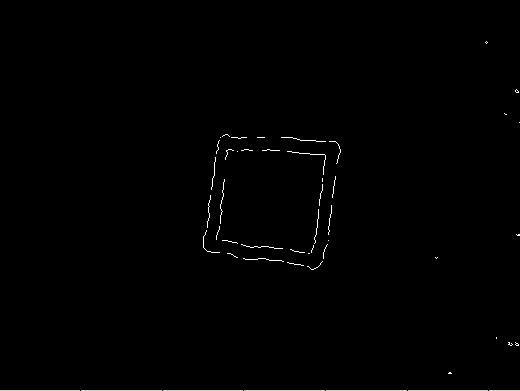

Vlt. paar Informationen zum Viereck, er ist nicht zwingend rechteckig, d.h. kann sogar eine Raute sein, und seine Lage muss nicht planar auf dem Bild sein (siehe auch Anhang.

Vielen Dank im Voraus.

HasanK

 Beschreibung:

Download
 Dateiname:  Viereck.png
 Dateigröße:  5.49 KB
 Heruntergeladen:  1337 mal
Private Nachricht senden Benutzer-Profile anzeigen
