Karte von Landkreis erstellen



Mawe

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.05.2020, 18:01     Titel: Karte von Landkreis erstellen
  Antworten mit Zitat
Moin!

Ich bin noch Matlabanfänger und noch einigen Stunden tüfteln wende ich mich dochmal an euch.

Problem: Ich brauche einen Kartenausschnitt von einem Landkreis, auf dem ich anschließend diverse Punkte plotten kann. Letzteres ist kein Problem, aber ich weiß einfach nicht wie ich eine vernünftige Karte bekommen kann (brauche im Grunde nur die Grenzen)

Mapping Toolbox habe ich schon herumprobiert, komme aber zu keinem guten Ergebnis.

Ich kenne mich leider auch garnicht mit diesen GeoDaten Sachen aus.
Kann mir da jemand vielleicht helfen wie ich vorran kommen könnte?`

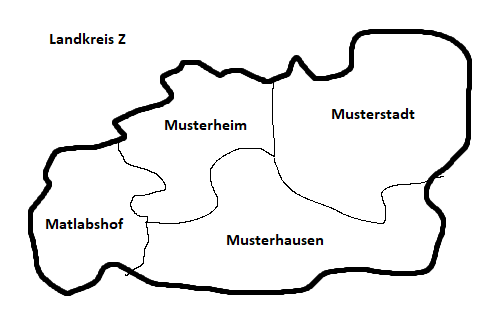

Ich hab mal eine Paint zeichnung erstellt wie ich mir das vorstellen würde!

 Beschreibung:

Download
 Dateiname:  Beispiel.png
 Dateigröße:  9.2 KB
 Heruntergeladen:  33 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 21.990
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 26.05.2020, 09:09     Titel:
  Antworten mit Zitat
Hallo,

in den einfachsten Fällen hilft schon geoplot:
Code:
geoplot([48, 53], [12, 10],  'o-')


Wenn du da ausreichend reinzoomst, siehst du Grenzen von Landkreisen.

Wenn dir das nicht reicht: welches Kartenmaterial willst du verwenden? welche Daten hast du selbst bzgl. der Landkreisgrenzen?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Mawe

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.05.2020, 09:30     Titel:
  Antworten mit Zitat
Moin, danke für die Antwort

Tatsächlich hatte ich da auch schon dran gedacht. Aber ich hab leider keinen Plan wie ich an die Daten komme...

Beispielsweise brauche ich eine Karte für Mecklenburg-Vorpommern. Habe im Netz folgenden Link dazu gefunden:
https://www.opendata-hro.de/dataset.....a38b35cac?inner_span=True

Da finde ich die z.B die Shapefile, kann ich damit was anfangen? Hab damit schonmal herumprobiert über shaperead, leider will er die Datei aber nicht so lesen wie ich das will...

Was für Daten bräuchte ich denn um das mit Geoplot zu machen?

Grüße
Mawe

Mawe

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.05.2020, 09:41     Titel:
  Antworten mit Zitat
Kurzes Update:

Mit der Shapefile hat es jetzt doch funktioniert, auch so wie ich das ungefähr haben möchte.

Problem bleibt allerdings - für einen Landkreis habe ich leider keine Shapefile und finde diese auch nicht im Netz...

Mawe

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.05.2020, 13:39     Titel:
  Antworten mit Zitat
Und ein anderes Problem ist dazugekommen...

Wenn ich mit Shapefile mit Geoshow anzeige kann ich meine Daten nicht mehr plotten, bekomme dann nur die fehlermeldung
Code:
Error using gcm (line 25)
Not a map axes.

Error in nextmap (line 24)
    gcm; % Will error if gca is not a valid map axes

Error in nextmap (line 43)
        nextmap

Error in plotm (line 59)
nextmap(varargin)

Error in doc (line 49)
 plotm(lat, lon,'rv')


Jemand eine Idee? Sad

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.990
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 26.05.2020, 13:50     Titel:
  Antworten mit Zitat
Hallo,

eventuell hilft das:
https://de.mathworks.com/matlabcent.....ng-coordinates-over-a-map

Mir scheint, du hast dein Skript doc genannt? Das ist eine schlechte Idee, weil du dann nicht mehr mit doc die Dokumentation aufrufen kannst.

Bitte den verwendeten Code und nach Möglichkeit reproduzierbare Beispiele posten.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Mawe

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.05.2020, 15:00     Titel:
  Antworten mit Zitat
Danke Harald! Das hat tatsächlich geholfen!

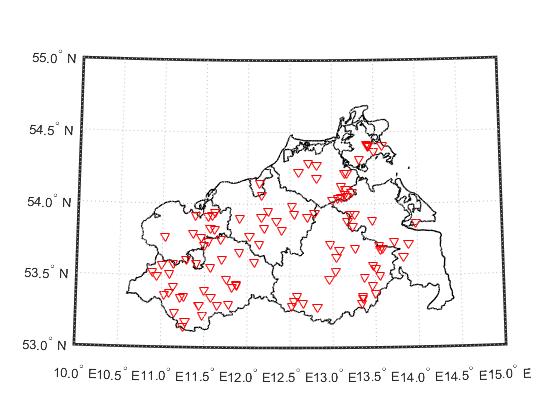

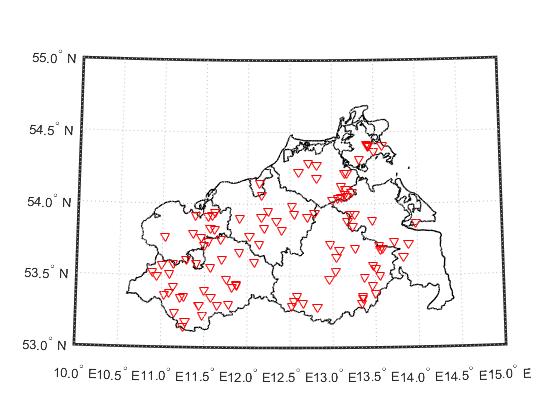

Im folgenden der Code mit entsprechender Karte im Anhang:
Code:


ax = worldmap ([53,55], [10,15]);

[~,~,x1] = xlsread('xxx\ABC.xlsx','Mappe1','E1:E119');
[~,~,y1] = xlsread('xxx\ABC.xlsx','Mappe1','F1:F119');

lat = cell2mat(y1);
lon = cell2mat(x1);

x = shaperead ('xxx\kreise_mecklenburg-vorpommern.shp', 'UseGeoCoords', true);
geoshow(x, 'FaceColor', 'white','LineWidth',1);

plotm(lon, lat,'rv')




Preisfrage jetzt natürlich - kann ich das Raster im Hintergrund noch irgendwie loswerden oder muss ich damit nun vorlieb nehmen?

 Beschreibung:

Download
 Dateiname:  Karte.jpg
 Dateigröße:  34.61 KB
 Heruntergeladen:  31 mal

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.990
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 26.05.2020, 15:24     Titel:
  Antworten mit Zitat
Hallo,

wenn ich dich richtig verstehe: gridm .

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Mawe

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.05.2020, 15:53     Titel:
  Antworten mit Zitat
So ist es, danke dir Smile

Und wenn man wie ich den Hintergrund noch weiß haben will, einfach ganz oben ergänzen:
Code:

figure('Color','white')
