Verfasst am: 27.07.2009, 14:29 Titel: Keine Werte in den Plots, Achsen Als Pfeile

Hi!

Ich würde mit Matlab gerne Plots für meine Bachelor Arbeit erstellen. Hab schon gute Grundkentnisse für Matlab.
Wie kann ich mit Matlab "allgemeine" Plots erstellen. Sprich, ich würde gern die Werte und das Raster verstecken und die Achsen als Pfeile darstellen.
Desweiteren würde ich auch gern Subplotübergreifend strichlierte Linien eintragen.
Im Großen und Ganzen so wie bei diesem Bild von Wikipedia:

danke und lg,
Paul

Pauk

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 28.07.2009, 18:24 Titel:

hat keiner eine Idee Sad

Dachte mit Matlab wär "alles" möglich Sad

taureau

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 16.09.11

	Wohnort: ---

	Version: ---

Verfasst am: 16.09.2011, 11:13 Titel: Doch es geht

Ich weiß der Beitrag ist alt aber ich habe exakt dasselbe gesucht. Daher, damit es in Zukunft eine Lösung gibt:

Code:

clf
clc
clear
%% Los geht's mit der Definition einiger Werte hier sollte man seine Daten
%% haben.
t=[0,6,6.01,8,8.01,10]; % 6 Elemente
Ur=[1,1,0,0,1,1];
iL=[0.6,1.45,1.45,0.55,0.55,1];
verOfset=-0.15;
textPos=0.5;
%% Das eigentliche Plotten
subplot(2,1,1)
plot(t,Ur,'LineWidth',2)
axis([0 max(t) 0 1.3])
set(gca,'XColor',[0 0 0],'XTickLabel',[],'XTick',[],'YTickLabel',[' ';' ';'1']) % Abschalten der Achsenbeschriftung
ylabel('Diodenspannung U_{R} \rightarrow')
xlabel('t \rightarrow','Position',[9.5 -0.15],'Color',[0 0 1])
text(6,verOfset,'T_{e}')
text(8,verOfset,'T')
text(2.5,textPos,'Schalter EIN')
text(6.5,textPos,'Schalter AUS')
text(8.5,textPos,'Schalter EIN')
fig_pos1=get(gca,'position');
%% unterer Plot
subplot(2,1,2)
plot(t,iL,'LineWidth',2)
axis([0 max(t) 0 max(iL)+0.1])
line([0,max(t)],[1,1],'LineStyle','--','Color',[1 0 0]) % rote Linie bei iL=1
set(gca,'XColor',[0 0 0],'XTickLabel',[],'XTick',[],'YTickLabel',[' ';' ';'1']) % Abschalten der Achsenbeschriftung
ylabel('Laststrom i_{L} \rightarrow')
xlabel('t \rightarrow','Position',[9.5 -0.15],'Color',[0 0 1])
%% Subplotübergreifende strichlierte Linien
fig_pos=get(gca,'position');
yp1=fig_pos(2);
yp2=fig_pos(4)+fig_pos1(4);
xp1=fig_pos(1)+fig_pos(3)*0.8; %Linie bei 8 also 8/10=0.8 der achsenlänge
annotation('arrow',[xp1,xp1],[yp1,yp2],'HeadStyle','none','LineStyle','--');
fig_pos=get(gca,'position');
yp1=fig_pos(2);
yp2=fig_pos(4)+fig_pos1(4);
xp1=fig_pos(1)+fig_pos(3)*0.6; %Linie bei 6 also 6/10=0.6 der achsenlänge
annotation('arrow',[xp1,xp1],[yp1,yp2],'HeadStyle','none','LineStyle','--');

Funktion ohne Link?

Feintuning ist da natürlich noch möglich Smile

Gruß

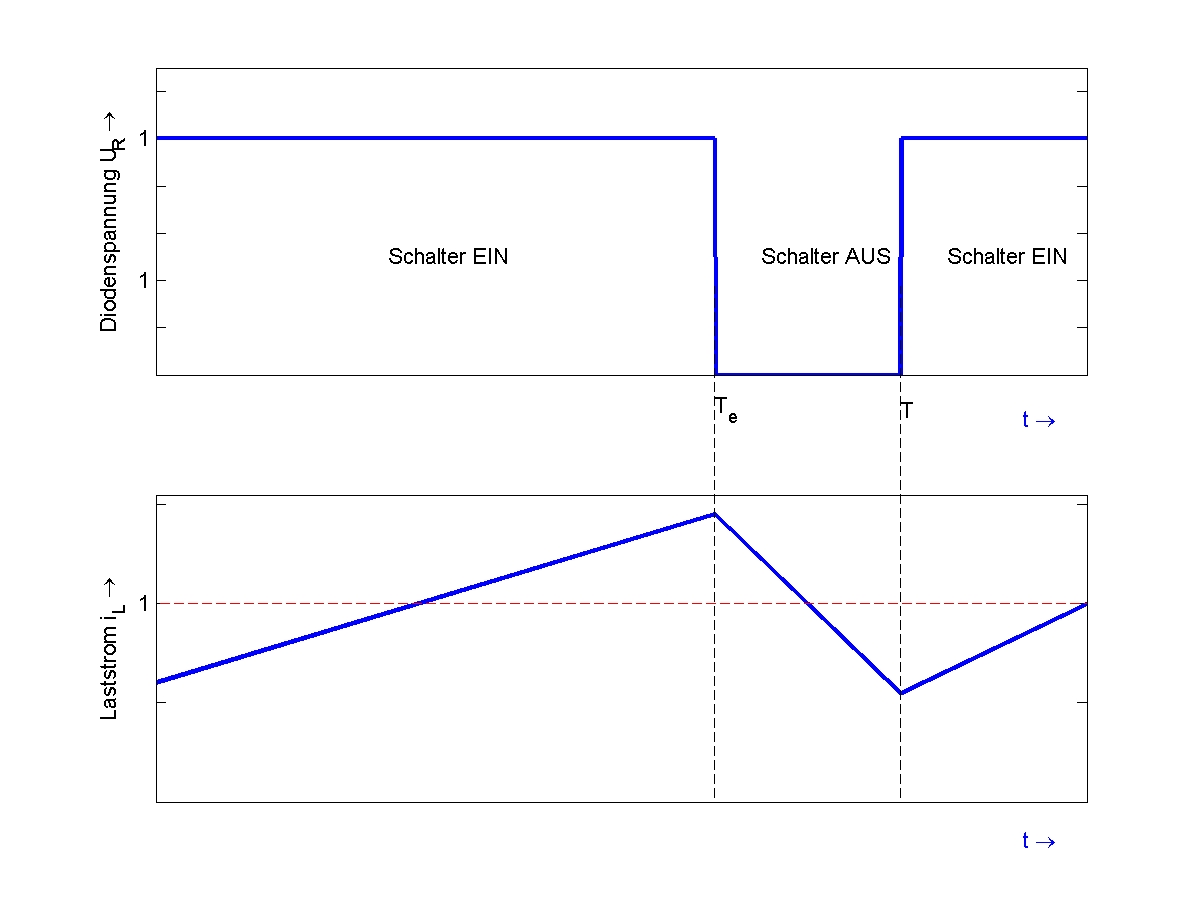

Beschreibung:

Beispiel

Download

Dateiname:


Dateigröße:

112.46 KB

Heruntergeladen:

878 mal
