Kennfeld erstellen mit 3 Eingangswerten (X,Y,Z)



Platium
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 20.03.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.03.2018, 23:07     Titel: Kennfeld erstellen mit 3 Eingangswerten (X,Y,Z)
  Antworten mit Zitat
Hi,

ich bin ein Anfänger bezüglich Matlab hab jedoch schon paar Sachen damit gemacht. Aktuell habe ich ein Projekt für ein Fahrzeug bei dem die mitgeloggten Daten ausgewertet gehören. Diese drei Daten hätte ich gerne in einer Rasteroptik.

Es wird ungefähr alle 0,1s ein Datensatz aufgenommen z.B. 14.7,2500,20 (Z,Y,X)

Ausgangsbasis ist damit eine .CSV Dateie mit sehr vielen Werten welche wie oben genannt aufgebaut sind.

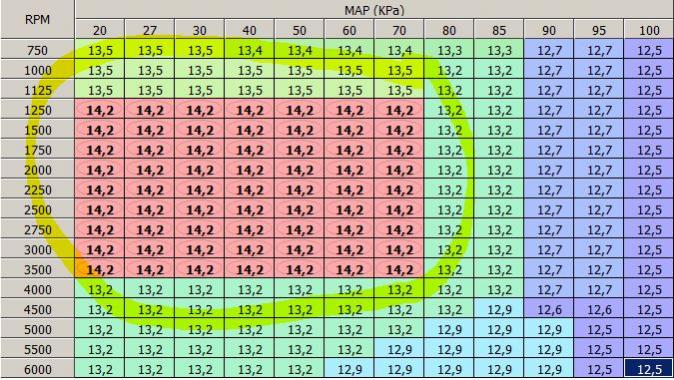

Am Ende soll so etwas dabei rauskommen wie im Anhang zu sehen.

Die Werte sollen dabei interpoliert werden, so dass ich eine feste X und Y Achse definieren kann.

Kommt man hier mit halbwissen weiter oder benötigt es dafür schon mehr?

AFR Closed Loop.jpg
 Beschreibung:

Download
 Dateiname:  AFR Closed Loop.jpg
 Dateigröße:  79.4 KB
 Heruntergeladen:  112 mal
Private Nachricht senden Benutzer-Profile anzeigen


Maddy
Ehrenmitglied

Ehrenmitglied



Beiträge: 494
Anmeldedatum: 02.10.08
Wohnort: Greifswald
Version: ---
     Beitrag Verfasst am: 21.03.2018, 09:45     Titel:
  Antworten mit Zitat
Du liest die Daten mit csvread ein.

Erstellst dir anhand der Maximal- und Minimalwerte von X und Y jeweils einen entsprechenden Vektor. ( max, min )

Die beiden resultierenden Vektoren packst du in meshgrid zu einem Gitter zusammen.

Am Ende interpolierst du mit griddata und deinen Daten auf dem Gitter.
