Kis und Kps anhand Wirkungsplan und Sprungantwort bestimmen |
|
| Leo22 |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 24.05.2012, 12:06
Titel: Kis und Kps anhand Wirkungsplan und Sprungantwort bestimmen
|
 |
| |
 |
 |
Hallo zusammen, ich brauche eure Hilfe bei der Klausur Vorbereitung in Regelungstechnik. Aufgabe:(und Bild)

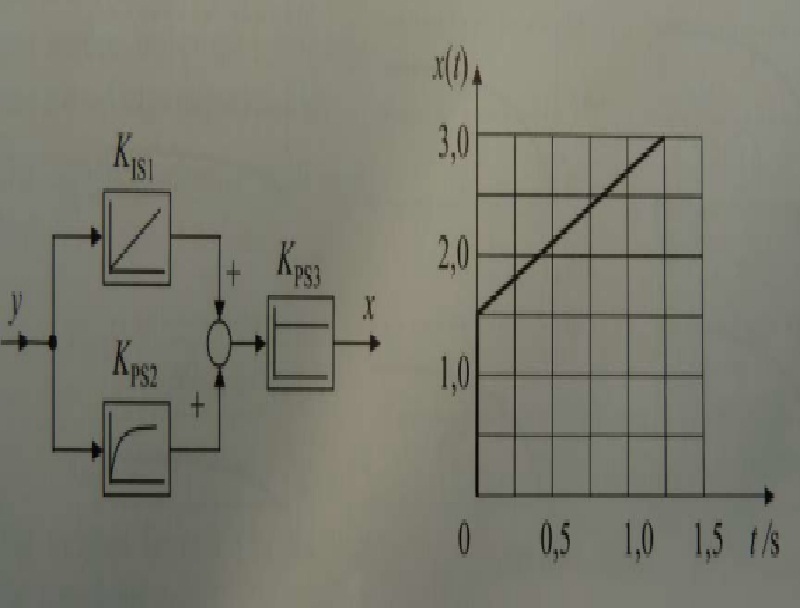

Gegeben ist der Wirkungsplan und die Sprungantwort einer Regelstrecke mit der Stellgröße y und der Regelgröße x bei einem Sprung der Eingangsgröße y=0,5. Weiterhin ist K PS3 =2 und die Sprungantwort hat PI-Verhalten
Bestimmen Sie die Parameter K IS1 und K PS2!
Mein Ansatz ist mit Übergangsfunktionen zu rechnen, jeddoch haben wir hier nur die theorie gemacht und leider kein Beispiel gerechnet
Mein Ansatz:
G(s)=(G1(s)+G2(s))*G3(s)
Die Funktionen dafür sind mir bekannt, jeddoch verstehe ich nicht wie ich sie hier einsetzen kann. Ich habe zwei unbekannte dafür brauche ich ja 2 Gleichungen. Zudem verstehe ich nicht was es mit y=0,5 auf sich hat, ist das die Stellgröße oder hier Eingangsgröße zum Zeitpunkt t(o)?
Daher bitte ich euch um Hilfe, mir geht es weniger ums Ergebnis sondern ums Verständnis. Danke für die Mühe im Vorraus!
| Beschreibung: |
|
Download |
| Dateiname: |
msr_1.jpg |
| Dateigröße: |
60.62 KB |
| Heruntergeladen: |
1213 mal |
|
|
|
|
|
|
| controlnix |
Forum-Century
|
|
Beiträge: 106
|
|
|
|
Anmeldedatum: 10.06.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.06.2012, 18:12
Titel:
|
|
Hallo,
Gegeben:
1) Sprung am Eingang bei t=0 von 0 auf 0.5
2) KPS3=2
-> Produkt aus Sprunghoehe und KPS3 ergibt sich zu 1 -> Daten direkt aus Bild ablesebar
KIS1 = (3-1.5)/1.25 (Steigung)
KPS2 = 1.5, T1 = 0 (Sprunghöhe bei t=0, T1 = Zeitkonstante des PT1-Sytems)
Grüße,
ControlNix
|
|
|
|
|
|
|
