Komplexe for schleifen, richtig angewandt?



gruhu13
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 17.03.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.03.2019, 16:44     Titel: Komplexe for schleifen, richtig angewandt?
  Antworten mit Zitat

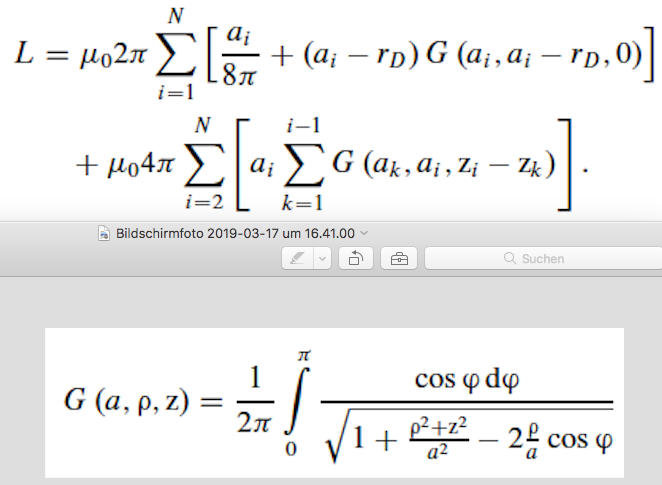

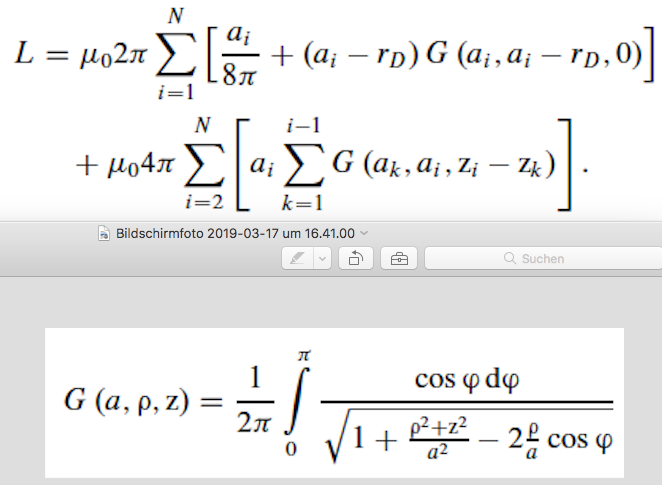

Hallo, ich möchte folgende Formel in Matlab ausrechnen
(Im Anhang)

Für später im Buch definierte Werte müsste eigentlich ca 80uH rauskommen, ich bekomme immer 649 uH. Ich denke die Werte sind erstmal egal, mir wäre wichtig ob ich die Formel richtig in Matlab übersetzt habe - vll habe ich auch die falschen Wertepaare benutzt, aber um mal auszuschließen, dass die Formel falsch ist wäre es sau cool wenn jemand von euch mal drüber schauen könnte, ob das so funktioniert.

Code:

r_D = 0.001;
aValues = {0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020, 0.020};
zValues = r_D:r_D:41*r_D;

forloop1_temp = 0;
temp = 0;
mu_null = 4 * pi * 10^-7;
output_temp2 = 0;
output_temp3 = 0;
N=40;
for x = 1:N
   a_x = aValues{x};
   a_minus_r_D = a_x - r_D;
   temp = (a_x/(pi*8)+(a_minus_r_D)*g_1(a_x, a_minus_r_D, 0));
    forloop1_temp = temp + forloop1_temp;
end

for i = 2:N
    a_i = aValues{i};
    z_i = zValues(i);
        for k = 1:i-1
            a_k = aValues{k};
            z_k = zValues(k);
            z = z_i - z_k;
           temp_2 = g_1(a_k, a_i, z);
           output_temp2 = output_temp2 + temp_2;
        end
     temp_3 = a_i * output_temp2;
     output_temp3 =  output_temp3 + temp_3;
end
L = mu_null * 2 * pi * forloop1_temp + mu_null * 4* pi * output_temp3;



und die ausgelagerte Funktion:
Code:
function g = g_1(a, p, z)

%fun_g = @(y) (1/(2*pi))*(cos(y)/sqrt(1+ ((p*p + z*z)/(a*a))-2*(p/a)*cos(y)));
fun_g = @(y) (cos(y) ./ sqrt(1.+ ((p.*p + z.*z) ./ (a.*a)) - 2.* (p./a).*cos(y)));
g_strich = integral(fun_g, 0, pi,'ArrayValued',true);
g =(1/(2.*pi)) * g_strich;
end



Vielen Dank!

Bildschirmfoto 2019-03-17 um 16.41.55.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2019-03-17 um 16.41.55.png
 Dateigröße:  103.47 KB
 Heruntergeladen:  294 mal
