Koordinaten eines gezeichneten Rechtecks im Achsensystem



Nicolas S.
Forum-Century

Forum-Century


Beiträge: 143
Anmeldedatum: 15.07.09
Wohnort: ---
Version: R2014a/b
     Beitrag Verfasst am: 29.01.2019, 10:05     Titel: Koordinaten eines gezeichneten Rechtecks im Achsensystem
  Antworten mit Zitat
Hallo zusammen,

ich will in einem Plot Rechtecke zeigen können, um Werte auswählen zu können und diese Auswahl auch sichtbar speichern zu können. "brush" nützt mir nichts, weil das viel händisches Arbeiten erfordert, weil immer nur eine Variable in den Workspace gespeichert werden kann.

Mein Ansatz bisher: Ich erzeuge einen Plot, und zeichne ein Rechteck hinein.

Ich lade den Plot in einem Skript und bestimme die Rechteck-Koordinaten im AnnotationPane-Koordinatensystem, von dem ich hoffe, dass es mit dem Figure-Koordinatensystem identisch ist.

Dann bestimme ich aus der Position im Figure-Koordinatensystem und der Position des Axes-Koordinatensystems und der Limits die Position im angezeigten Koordinatensystem.

Als Matlab-Script so:
Code:

%% Test: X-Koordinate eines Rechtecks aus Plot
% 29.01.2019 Nicolas

% Generate plot to draw rectangle
%t = 0:0.1:10;
%plot(t, sin(t))

close all
clear all

hFigure = openfig('sinWithRect.fig', 'new');

% Rectangle
hRect = findall(hFigure, 'Type', 'rectangleshape');
posRect = get(hRect, 'Position');
xRect = posRect([1 3]);

% Axe
hAxe = get(hFigure, 'Children');
assert(numel(hAxe) == 1);
posAxe = get(hAxe, 'Position');
xLimAxe = get(hAxe, 'XLim');
xPosAxe = posAxe([1 3]);

% x-co-ordinates of rectangle in figure
xf = [xRect(1) sum(xRect)];

% x-co-ordinates of rectangle in axe [0 1]
xa = (xf - xPosAxe(1))./(xPosAxe(2)-xPosAxe(1));

% x-co-ordinates of rectangle in axe [xLim]
x = xLimAxe(1) + (xLimAxe(2)-xLimAxe(1))*xa;

% Check matching
hold on
plot(x, 0*x, 'o')



Und dann kommt grober Unfug heraus:

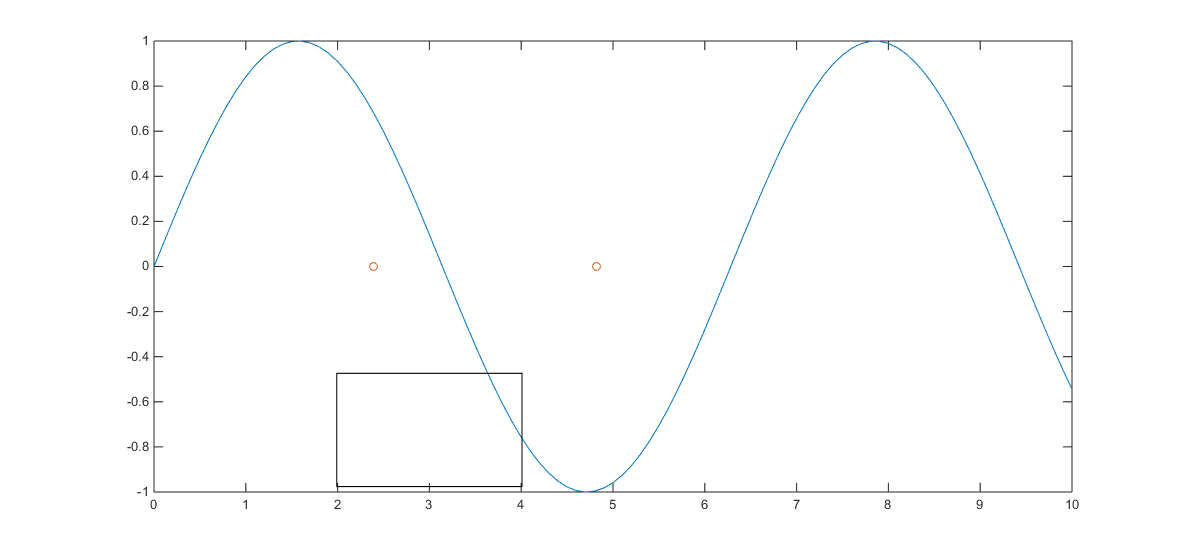

Angehängt sind das Figure, das Matlab-Script und das Plot-Ergebnis, auf dem man den Fehler sieht.

Wo liegt mein Denkfehler? Welchen Teil der Koordinatensysteme habe ich nicht beachtet?

Viele Grüße
Nicolas

Test_rectfromplot.m
 Beschreibung:

Download
 Dateiname:  Test_rectfromplot.m
 Dateigröße:  809 Bytes
 Heruntergeladen:  17 mal
sinWithRect.fig
 Beschreibung:

Download
 Dateiname:  sinWithRect.fig
 Dateigröße:  22.33 KB
 Heruntergeladen:  19 mal
 Beschreibung:

Download
 Dateiname:  sinWithRect.png
 Dateigröße:  21.36 KB
 Heruntergeladen:  18 mal

_________________

--
The programmer suggested it.
Private Nachricht senden Benutzer-Profile anzeigen


Nicolas S.
Themenstarter

Forum-Century

Forum-Century


Beiträge: 143
Anmeldedatum: 15.07.09
Wohnort: ---
Version: R2014a/b
     Beitrag Verfasst am: 30.01.2019, 09:42     Titel:
  Antworten mit Zitat
Ich habe den Fehler gefunden. Der Positionsvektor enthält ja die Breite des Plots, nicht die Position der zweiten Kante.

Die Zeile
Code:

% x-co-ordinates of rectangle in axe [0 1]
xa = (xf - xPosAxe(1))./(xPosAxe(2)-xPosAxe(1))



Müßte eigentlich so lauten
Code:

% x-co-ordinates of rectangle in axe [0 1]
xa = (xf - xPosAxe(1))./xPosAxe(2)


und schon funktioniert es.

Danke fürs Lesen und Tschüß
Nicolas
