Kratzer entfernen



flodrian
Forum-Anfänger

Forum-Anfänger


Beiträge: 27
Anmeldedatum: 27.11.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.02.2020, 13:47     Titel: Kratzer entfernen
  Antworten mit Zitat
Hallo zusammen,

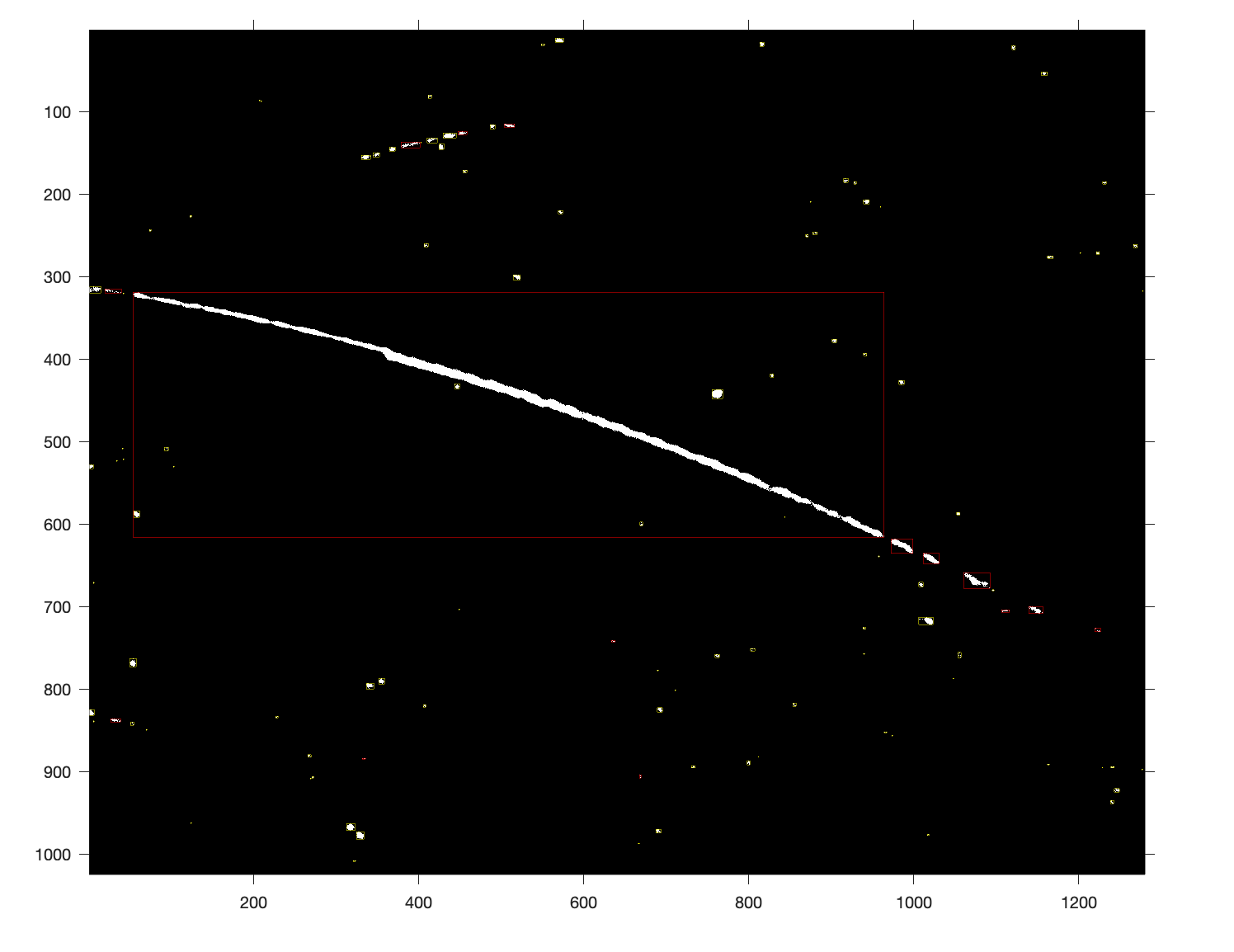

Momentan sitze ich an einem Problem. Und zwar möchte ich Kratzer aus einem Binärbild löschen. Das klappt auch soweit ganz gut. Jedoch werden alle anderen benötigen Objekte innerhalb des roten Kastens ebenfalls gelöscht. Im angehängten Bild ist erkennbar, was gemeint ist. Im Folgenden ist der Code zu sehen, welchen ich benutze:

Code:


Subtract=Vergleich-Referenz;

binary=imbinarize(Subtract,0.14);

se=strel('disk',4);

close=imclose(binary,se);

stats=regionprops('table',close,'BoundingBox','MajorAxisLength','MinorAxisLength','SubarrayIdx','Area','Perimeter');

stats.LenWdRatio = stats.MajorAxisLength ./ stats.MinorAxisLength;

thresh = 3;

stats.isGreater = stats.LenWdRatio < thresh;

objRemoveIdx=find(~stats.isGreater);

        for i = find(~stats.isGreater).'

            close(stats.SubarrayIdx{i,1},stats.SubarrayIdx{i,2}) = false;

        end





se=strel('disk',3);

open=imopen(close,se);

filter=bwareafilt(open,[10 1000]);

stats.circularity=4*pi*stats.Area./stats.Perimeter.^2;

thresh=0.5;





stats.isBigger = stats.circularity >thresh;

for i = find(~stats.isBigger).'

            filter(stats.SubarrayIdx{i,1},stats.SubarrayIdx{i,2}) = false;

end

invert=imfill(filter,'holes');

invert=imcomplement(invert);



montage({Referenz,Vergleich,Subtract,binary,close,open,filter,invert})



figure()

h = imshow(binary);

axis on

hold on



arrayfun(@(i)rectangle('Position',stats.BoundingBox(i,:),'EdgeColor','y'), find(stats.isGreater));



arrayfun(@(i)rectangle('Position',stats.BoundingBox(i,:),'EdgeColor','r'), find(~stats.isGreater));




Gibt es eine Möglichkeit nur den Kratzer zu entfernen?

Über Hilfe wäre ich sehr dankbar!
Vielen Dank und einen schönen Sonntag wünsche ich

 Beschreibung:

Download
 Dateiname:  09A06747-24D2-4193-9649-940D97D988FD.png
 Dateigröße:  27.92 KB
 Heruntergeladen:  350 mal
