was hast du denn bis jetzt versucht und welche fehler sind dabei aufgetreten? wie weicht das ergebniss vom gewünschten ab? neuligen empfehle ich immer den thread aus meiner signatur. das erspaart allen viel arbeit
grüße
_________________

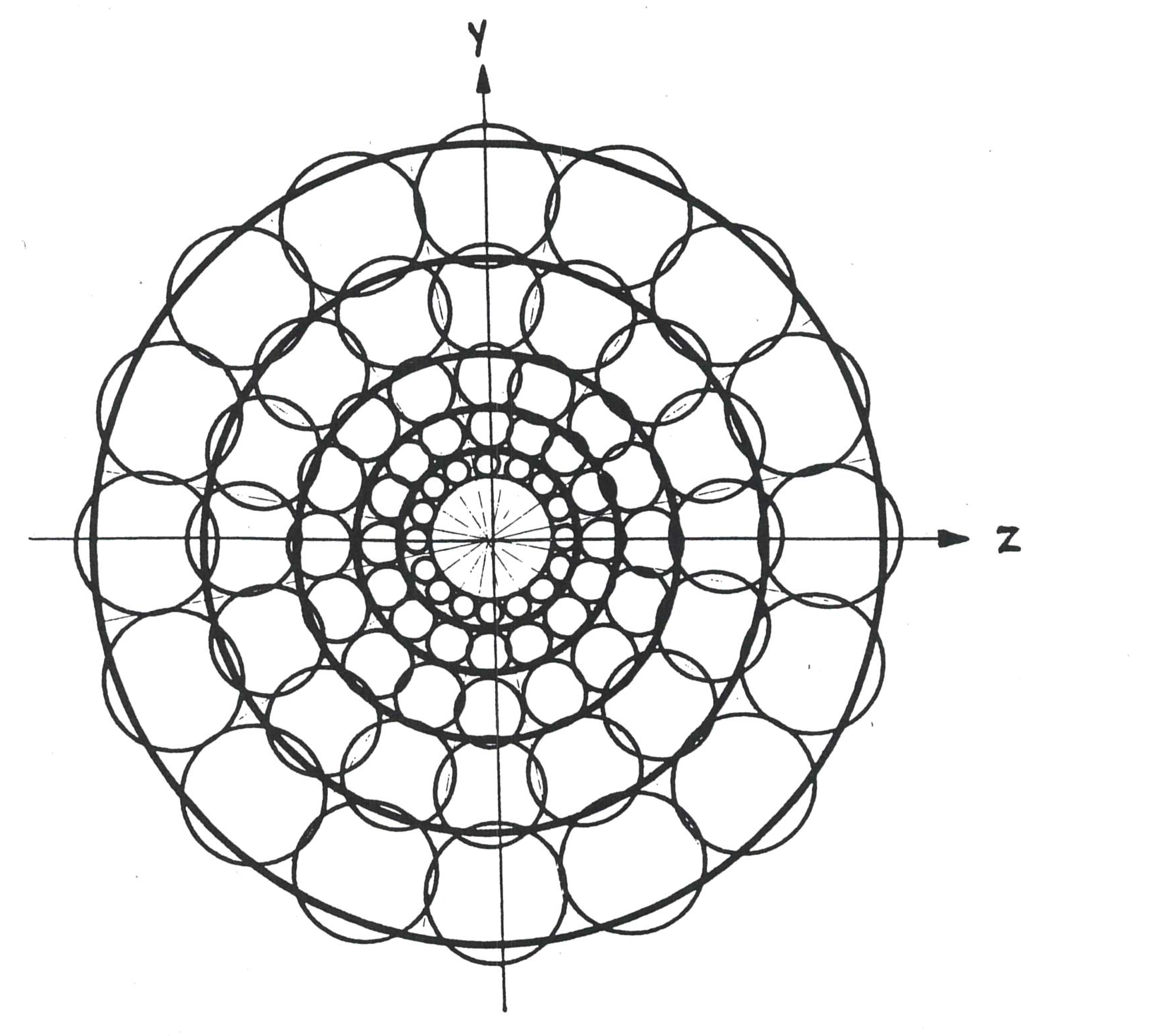

Ich bekomme keine Fhelermeldung, aber es kommen einfach keine Vernünftigen Werte raus. Und ich befürchte, dass meine Aufteilung schon nicht stimmt. Im Anhang ist ein Bild wie die Aufteilung sein sollte, dabei sollten die Flächenstücke als Trapeze angesehen werden.
Ich habe versucht die Seiten des Trapezes über einen Kreisbogen zu berechnen und dann in die Schwerpunktsformel einzusetzten.
Code:
r=d0/2; %Radius der Austrittsdüse
phi=(0:pi/8:2*pi); %Schwerpunktlinien
alpha=(0+pi/16:pi/8:2*pi); %Raster
%Längere Seite des Trapez ---> Seitea
for i=1:length(alpha) for j=i:length(alpha)
Seitea= sqrt((x_Kreis1(i)-x_Kreis1(j))^2+(y_Kreis1(i)-y_Kreis1(j))^2);
end end
%Kürzere Seite des Trapez --->Seiteb
for i=1:length(alpha) for j=i:length(alpha)
Seiteb=sqrt((x_Kreis2(i)-x_Kreis2(j))^2+(y_Kreis2(i)-y_Kreis2(j))^2);
end end
du hast hier zwar 2 schleifen aber du speicherst die ergebnisse der einzelnen schritte nicht. seitea ist als immer nur der letzte wert.
