Kreisrunde Strömungsebene farblich darstellen


Legrand
Forum-Anfänger

Forum-Anfänger

Beiträge: 24
Anmeldedatum: 18.12.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.03.2013, 11:15     Titel: Kreisrunde Strömungsebene farblich darstellen
  Antworten mit Zitat
Hallo zusammen,

ich arbeite zurzeit daran, eine Strömungsebene von einem Rohr in Matlab darzustellen.
Später soll das ganze wie im zweiten angehangenen Bild (hc_009.jpg) aussehen.

Das erste Bild stellt meinen jetzigen Stand dar. Die Punkte sind Messungen, die ich zuvor aus einer Messdatei ausgelesen habe und dann über den Umfang vervielfältigt habe.

Die nächsten beiden Schritte sind
- das Darstellen von den, zu jedem Geometriepunkt zugehörigen Messwert als farbliche Gewichtung (hoher Wert: rot, niedriger Wert: blau)
- und die Interpolation zwischen diesen Punkten, damit sich ein Bild wie im Anhang ergibt.


Hoffe mir kann da jemand weiterhelfen, da ich langsam ne Kriese bekommen mit dem Zeugs Sad

Vielen Dank schonmal

Gruß
Sebastian Legrand

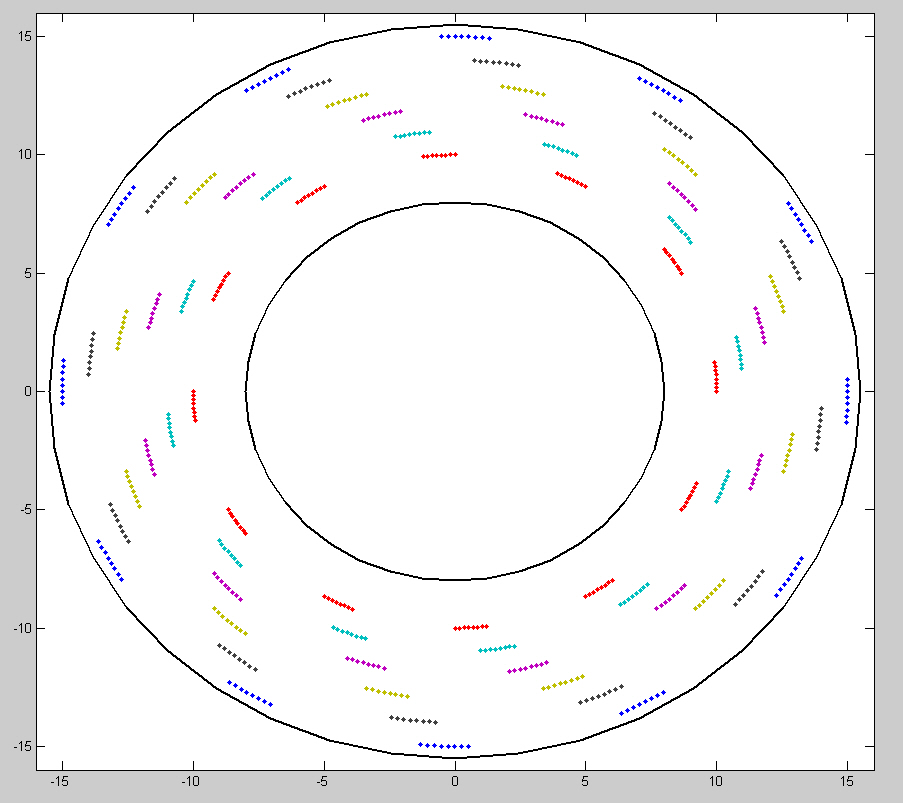

 Beschreibung:
Generierte Geometriepunkte

Download
 Dateiname:  hc_008.jpg
 Dateigröße:  182.52 KB
 Heruntergeladen:  314 mal

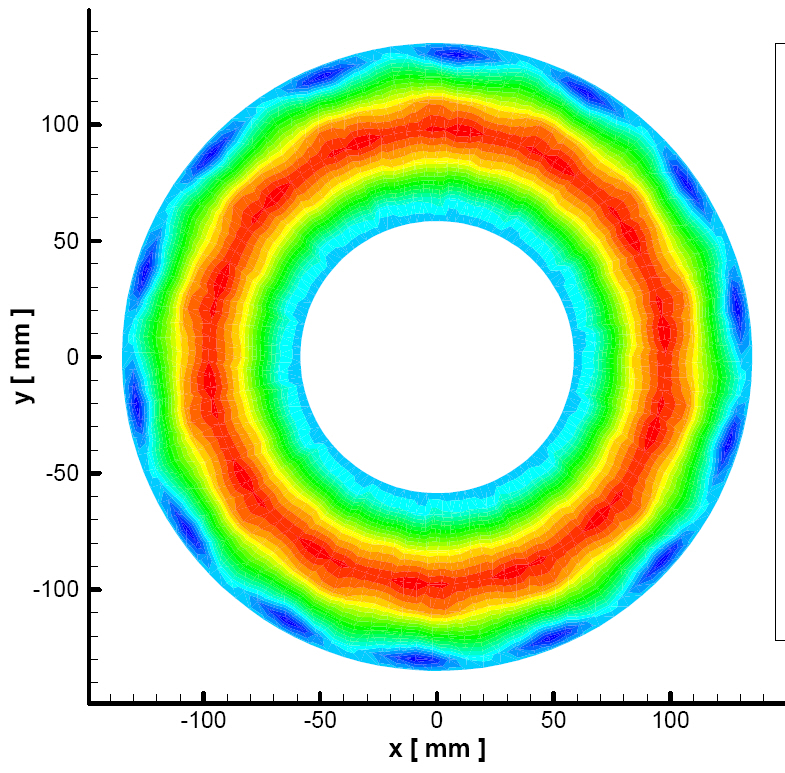

 Beschreibung:
so soll das Endergebnis mal aussehen

Download
 Dateiname:  hc_009.jpg
 Dateigröße:  543.45 KB
 Heruntergeladen:  299 mal
Private Nachricht senden Benutzer-Profile anzeigen


Legrand
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 24
Anmeldedatum: 18.12.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.03.2013, 13:17     Titel:
  Antworten mit Zitat
Es sei noch zu ergänzen, dass ich es mit plot3 bereits geschafft habe:
Code:

figure(1)
hold on
for k=1 : 1 : 6
    for j=1 : 1 : 8
        for i=1 : 1 : 12
            plot3(x(k,j,i),y(k,j,i),s(k,j,3));
        end
    end
end



Große Herausforderung ist das Umwandeln der Matrizen x, y und s in eine Form, wie sie mit evtl. pcolor verarbeitet werden kann.
Da ist mein Latein am Ende...
