Kurve in Funktion



Ronny32

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.01.2020, 12:04     Titel: Kurve in Funktion
  Antworten mit Zitat
Hallo,

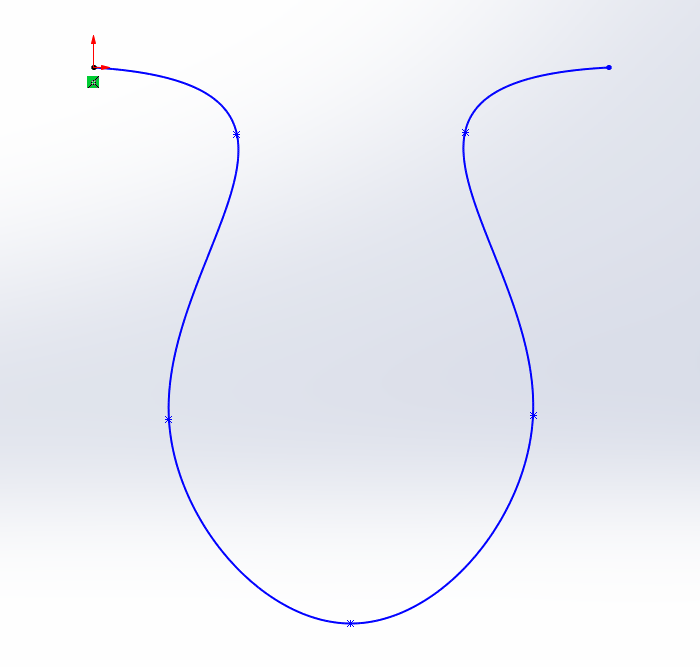

Ich möchte die im Bild dargestellte Kurve als Funktion (mit mehreren Variablen) in Matlab plotten lassen, um eine Parametervariation durchführen zu können, allerdings gelingt es mir nicht, eine geeignete Funktion aufzustellen, weshalb ich für jede Hilfe dankbar wäre.

 Beschreibung:

Download
 Dateiname:  Kurve.PNG
 Dateigröße:  64.22 KB
 Heruntergeladen:  96 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 22.013
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 07.01.2020, 14:25     Titel:
  Antworten mit Zitat
Hallo,

ich sehe da nur Datenpunkte, die über eine Kurve (Spline?) verbunden sind. Ein funktionaler Zusammenhang erschließt sich mir nicht. Was soll denn variiert werden?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Ronny32

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.01.2020, 15:24     Titel:
  Antworten mit Zitat

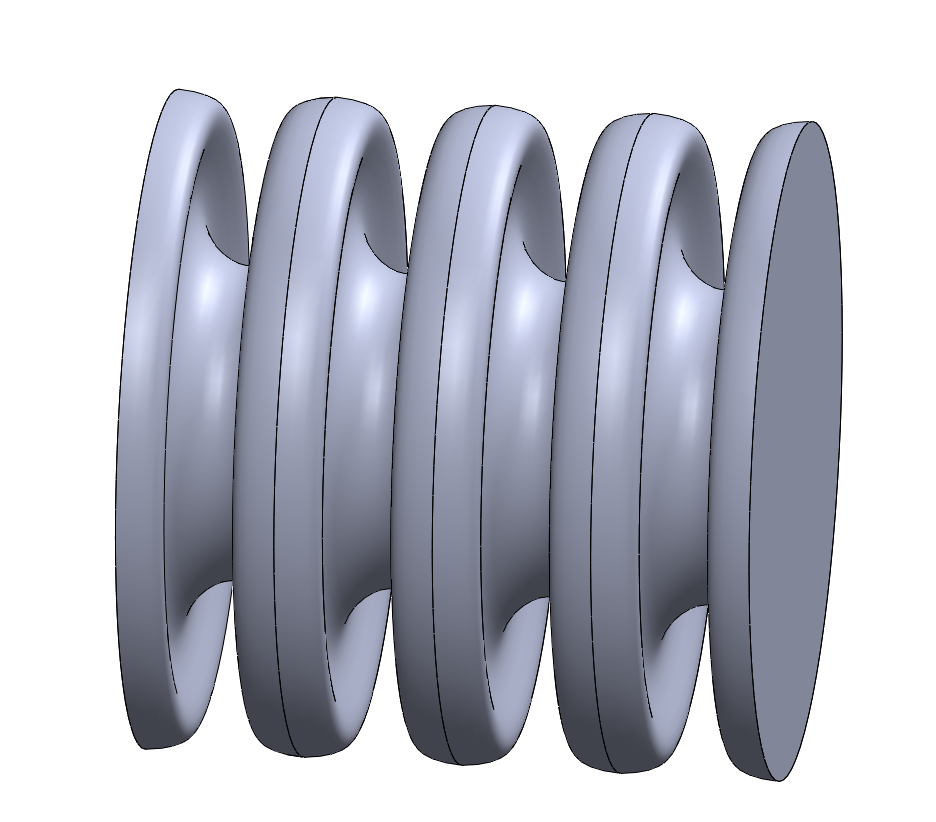

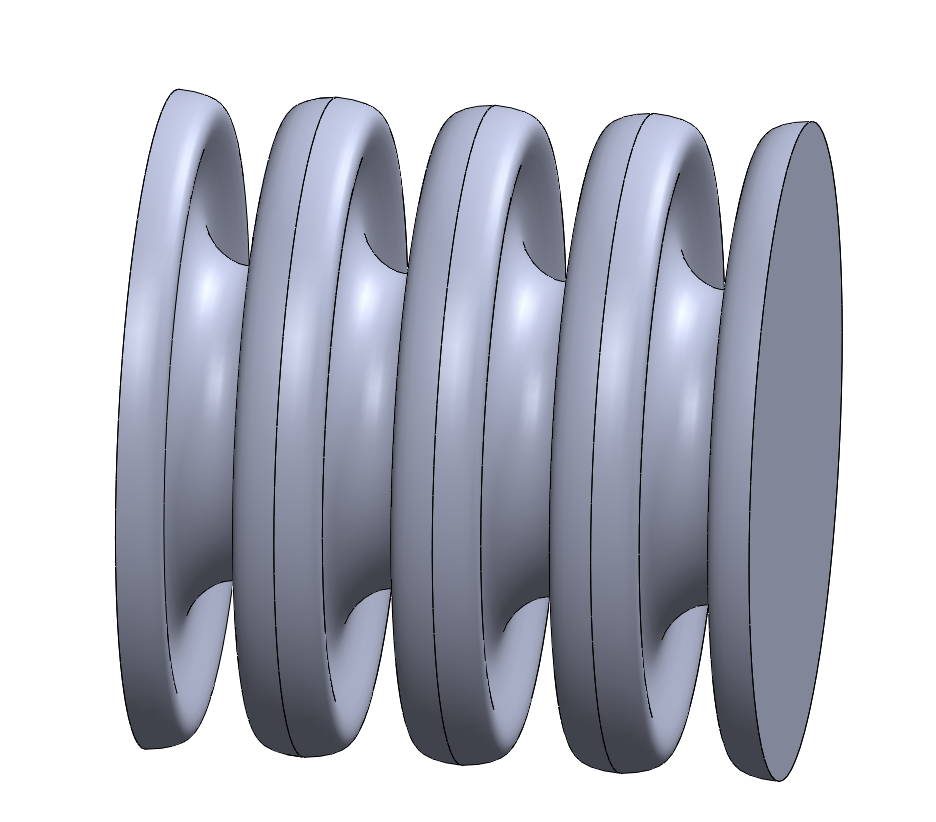

Genau diese Spline möchte ich als Funktion schreiben, der dargestellte Ausschnitt soll sich beliebig oft aneinander reihen. Letzten Endes soll die Funktion um die x-Achse rotiert werden, um das im Bild dargestellte Bauteil zu ergeben. Um die beste Geometrie zu ermitteln, muss ich eine Parameteroptimierung durchführen und die möchte ich in Matlab programmieren, daher brauche ich eine Formel für die Funktion. Allerdings schaffe ich es momentan noch nicht, die "Hinterschnitte" bzw. "doppelten" y-Werte abzubilden.

 Beschreibung:

Download
 Dateiname:  CAD.PNG
 Dateigröße:  373.89 KB
 Heruntergeladen:  99 mal

Harald
Forum-Meister

Forum-Meister


Beiträge: 22.013
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 07.01.2020, 16:02     Titel:
  Antworten mit Zitat
Hallo,

ich würde zwei Funktionen x(t) und y(t) verwenden.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Ronny32

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2020, 10:00     Titel:
  Antworten mit Zitat
Guten Morgen,

Ich habe einiges mit 2 Funktionen versucht, aber ich schaffe es nicht, die Kurve abzubilden. Haben Sie eine Idee, welche Funktionen man nutzen könnte? Mit den Winkelfunktionen war ich bis jetzt noch nicht erfolgreich.

Harald
Forum-Meister

Forum-Meister


Beiträge: 22.013
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 08.01.2020, 23:56     Titel:
  Antworten mit Zitat
Hallo,

ein Beispiel:
Code:
xdata = [0, 1, 0.5, 1.5, 2.5, 2, 3];
ydata = [3, 2.5, 1, 0, 1, 2.5, 3];
scatter(xdata, ydata)

%%
t = 1:numel(xdata);
tfine = 1:0.01:numel(xdata);
xfine = interp1(t, xdata, tfine, 'pchip');
yfine = interp1(t, ydata, tfine, 'pchip');
hold on
plot(xfine, yfine)
hold off


Zitat:
Mit den Winkelfunktionen war ich bis jetzt noch nicht erfolgreich.
Versuche bitte generell, ein möglichst konkretes Beispiel zu geben und vor allem genau zu sagen, was du versuchst und welche Probleme dabei auftreten.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen
