Kurven (vektoriell) durch Grade 1. Grades approximieren


flohaase
Forum-Anfänger

Forum-Anfänger

Beiträge: 14
Anmeldedatum: 23.02.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.04.2015, 11:47     Titel: Kurven (vektoriell) durch Grade 1. Grades approximieren
  Antworten mit Zitat
Hallo zusammen,

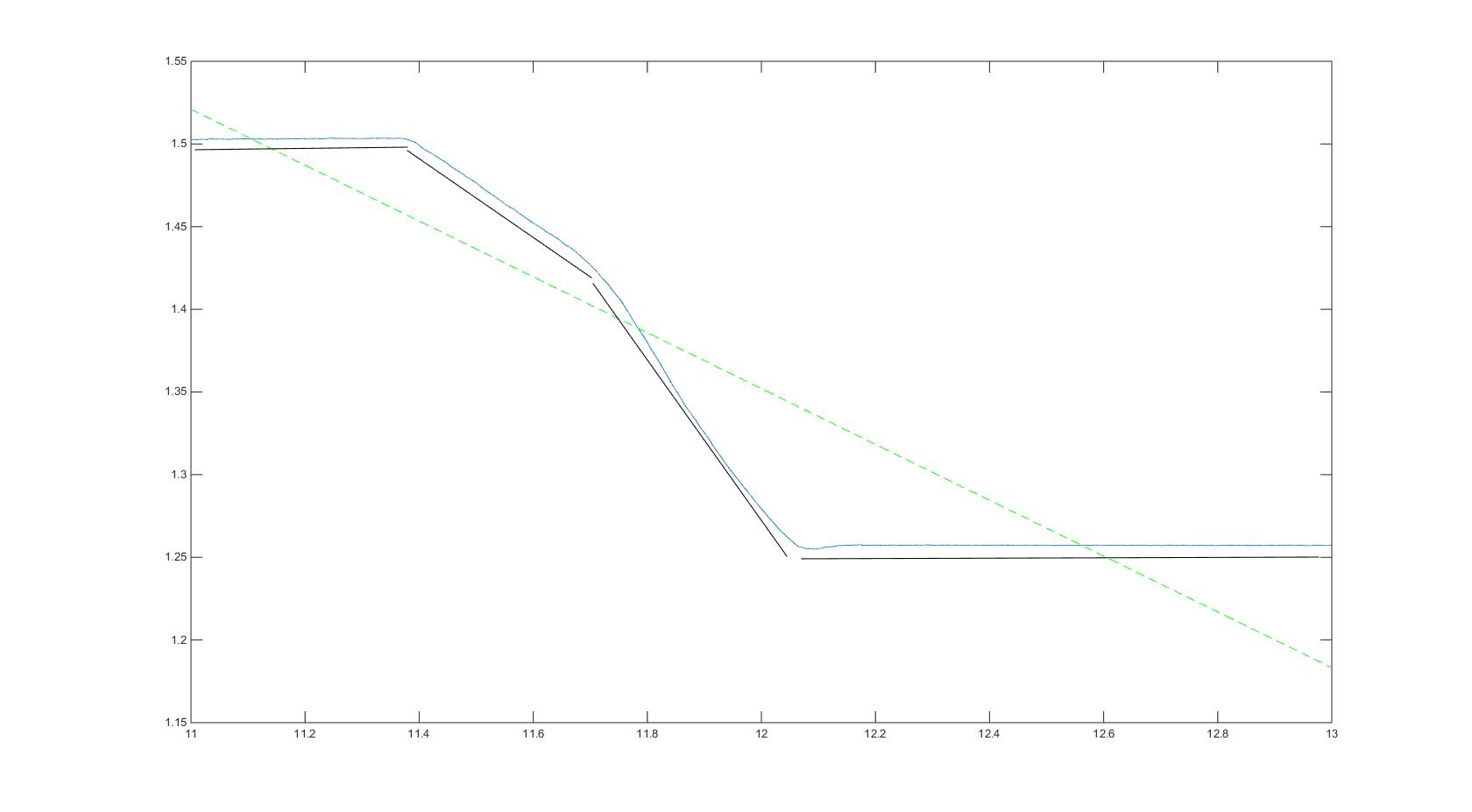

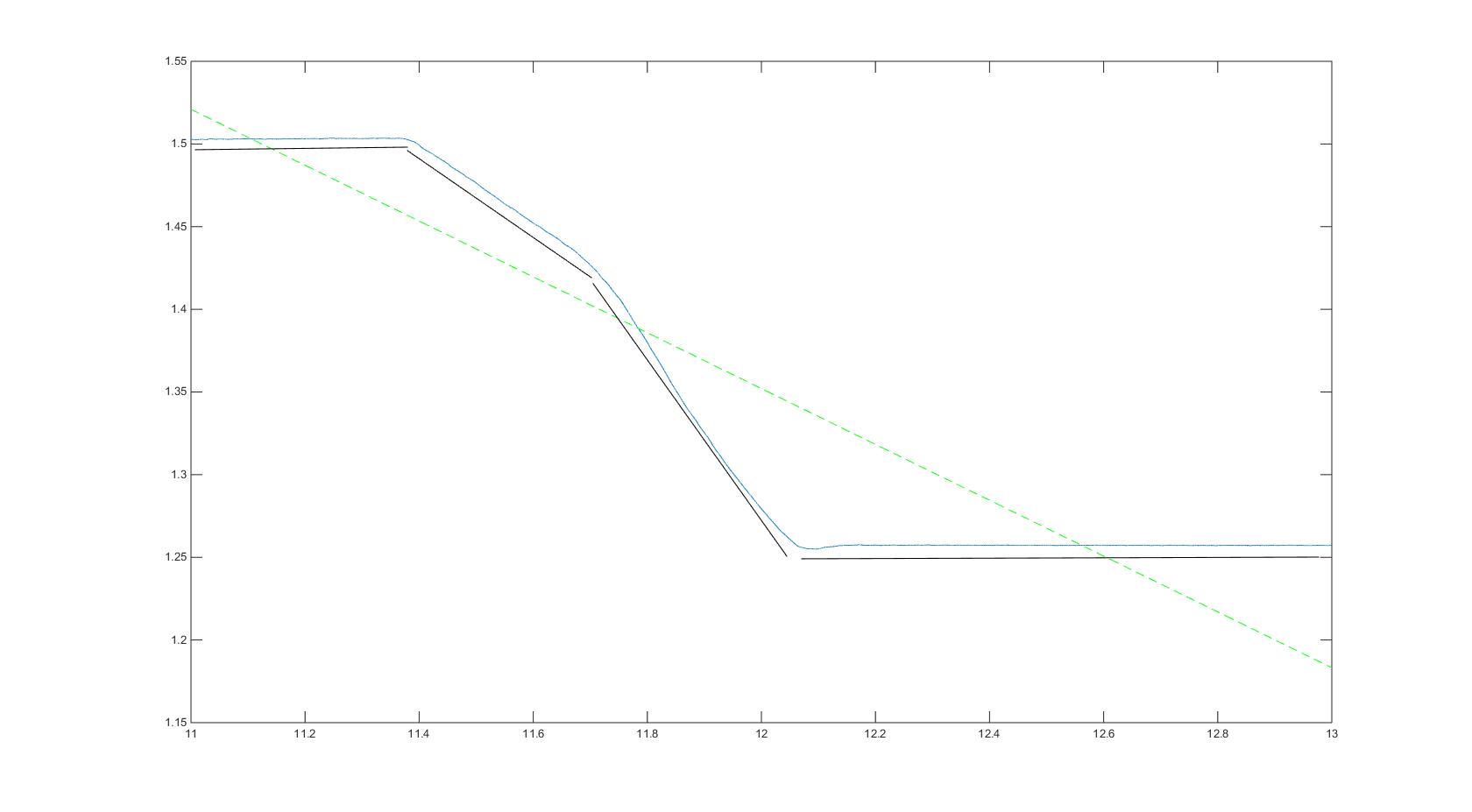

ich habe einen Spannungsverlauf. Die Daten liegen als Vektor vor. Wie man im Bild sieht, fällt der Spannugnsverlauf ab und bei etwa 11,7s ist im Verlauf ein Knick (blau). Die schwarzen Linien habe ich händisch eingezeichnet. Sie sollen mir den Verlauf druch vier Graden (1. Grades) approximieren. In grün ist eine Approximation durch eine Grade (1. Grades) zu sehen.

Mein aktueller Code ist eig. nur ein lauffähiges Beispiel für eine Standard-Approximation.

Code:
figure(99)
clf

x=zeit_aus';
y=poti_fil_aus;

p = polyfit(x,y,1);

x1=zeit_aus';
y1=poti_fil_aus;

f1 = polyval(p,x1);

plot(x,y,'r')
hold on
plot(x1,y1)
plot(x1,f1,'g--')


Ist es möglich, dass MATLAB mir diese 4 Graden berechnet, ohne das ich noch weitere Stützpunkte definieren muss?

Danke und beste Grüße,
Flo

 Beschreibung:

Download
 Dateiname:  untitled.jpg
 Dateigröße:  50.52 KB
 Heruntergeladen:  257 mal
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 16.04.2015, 11:54     Titel:
  Antworten mit Zitat
mir ist kein weg bekantn bei dem sich matlab von selbst überleget das irgendwo 4 graden gut reinpassen aber ich kann mich natürlich irren
mein ansatz dazu wäre es mittels der 2. ableitung die punkte zu finden zwischen denen die graden gebildet werden sollen. danach kann man das ja dann abarbeiten.
grüße
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

flohaase
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 14
Anmeldedatum: 23.02.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.04.2015, 12:06     Titel:
  Antworten mit Zitat
Bis jetzt habe ich mir auch jeweils zwei Punkte (2x obereund 2x untere Teil der Kurve) und dadurch eine Linie gezogen, diese aber nicht approximiert. Das war bis jetzt sehr ungenau.
