Verfasst am: 26.09.2013, 13:13 Titel: Kurvenglättung / Außreißer in einer Kurve entfernen

Hallo Leute =)

ich hab habe ein Problem damit, eine Kurve mit Höhendaten zu glätten.

In der Kurve sind Ausreißer die ich wegfiltern möchte, was zum Teil funktioniert, aber nicht so ganz wie ich es benötige!

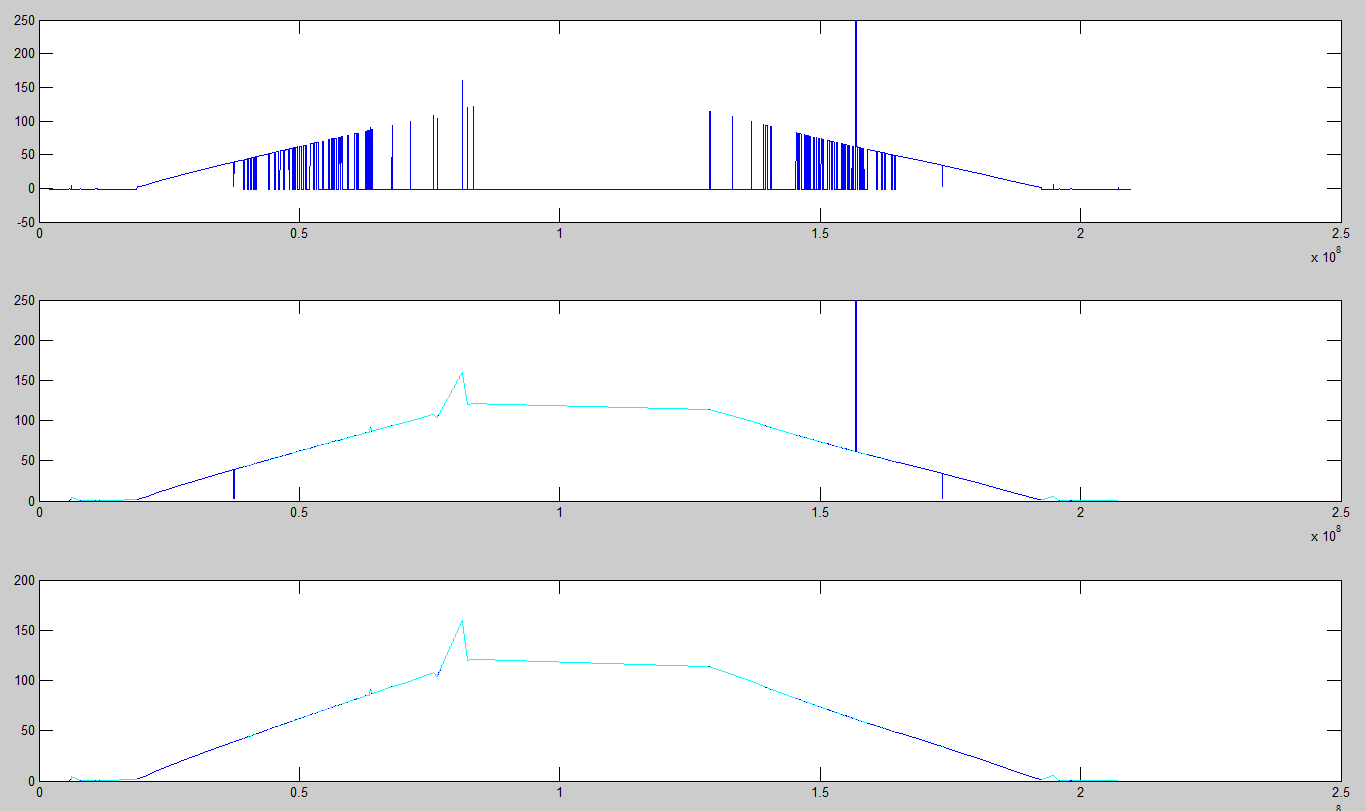

In dem Bild im Anhang sind 3 Plots zu sehen

Plot 1:
Das sind die Rohdaten die ich bekomme. Es sind Höhenwerte die ein Laser aufzeichnet, leider hat er einige Ausreißer und ziemlich oft kein Signal (der Wert springt auf -1), desweiteren hat der Laser links oben, bevor das Signal komplett weg ist, noch einen weiteren Ausreißer.

Nun habe ich durch Verwendung von delsample und resample die Datenwerte -1 gelöscht und neue künstliche Werte generieren lassen

Code:

indexL = find(laser{2,1}(1:end) == -1);

LEM_tmp = timeseries(laser{2,1}, time{2,1});
LEM_tmp = delsample(LEM_tmp, 'Index', indexL);
LEM_tmp = resample(LEM_tmp, time{2,1});
laserGlatt{2,1} = LEM_tmp.data;

%Neue hinzugefügte Daten nocheinmal sperat speichern
laserNew{2,1}(1:length(time{2,1}),1) = NaN;
laserNew{2,1}(indexL) = LEM_tmp.data(indexL);

Funktion ohne Link?

Plot 2:
Hier ist nun die neue Kurve geplottet. Die neu hinzugefügten Höhendaten sind türkis dargestellt.
Leider ist links oben z.B. immer noch so ein Ausreißer zu sehen.

Plot 3:
Über eine Schleife habe ich noch die 3 blauen Ausreißer, die im Plot 2 zu sehen sind, weggefiltert, leider ist links oben der Zinken immer noch da!

Habt ihr vlt. irgend eine Idee wie ich solche Ausreißer wegfiltern kann?
Die Steigung soll quasi normal weiterverlaufen. Im Plot 1 ist zu sehen, dass sich hinter diesem Ausreißer noch zwei Messwerte befinden die richtig sind. Zu diesen müsste am Ende die Linie verlaufen!

Ich hoffe, dass ihr mir weiterhelfen könnt.

Liebe Grüße
Anna =)


Beschreibung:

Download

Dateiname:


Dateigröße:

31.72 KB

Heruntergeladen:

478 mal

_________________

............................................................
| Mach dein Ding und leb dein Leben Wink

|
''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''

Anna_Bauer

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 05.04.11

	Wohnort: ---

	Version: R2010a

Verfasst am: 30.09.2013, 12:07 Titel:

Hat keiner eine Idee? Sad

_________________

............................................................
| Mach dein Ding und leb dein Leben Wink

|
''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 30.09.2013, 12:21 Titel:

Moin,

hast du schon mal die Function "median" angewendet? Dir ist normalerweise für solche Ausreißer geeignet.

Viele Grüße - Hubertus
