Last an einer Scheibe



Chupakabra
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 11.12.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.12.2018, 18:26     Titel: Last an einer Scheibe
  Antworten mit Zitat
Hallo zusammen.

Ich versuche ein Simulinkmodell wie auf Screenshot10 zusehen ist aufzustellen. Auf dem Screenshot11 ist mein Modell. Ich habe es nach der Gleichung:

Ml = phi´´*Radius*Masse*Radius

Mm-Ml=J*phi´´

Das Problem ist, das die Messene Geschwindigkeit linear unendlich weiter steigt.

Meine Frage ist: Kann ich das eingrenzen. Z. Bsp. das System soll eine Endgeschwindigkeit von 1500 U/min erreichen. Also nach dem Erreichen der 1500 soll ein Knick stattfinden auf dem Graphen? Jemand eine Idee?

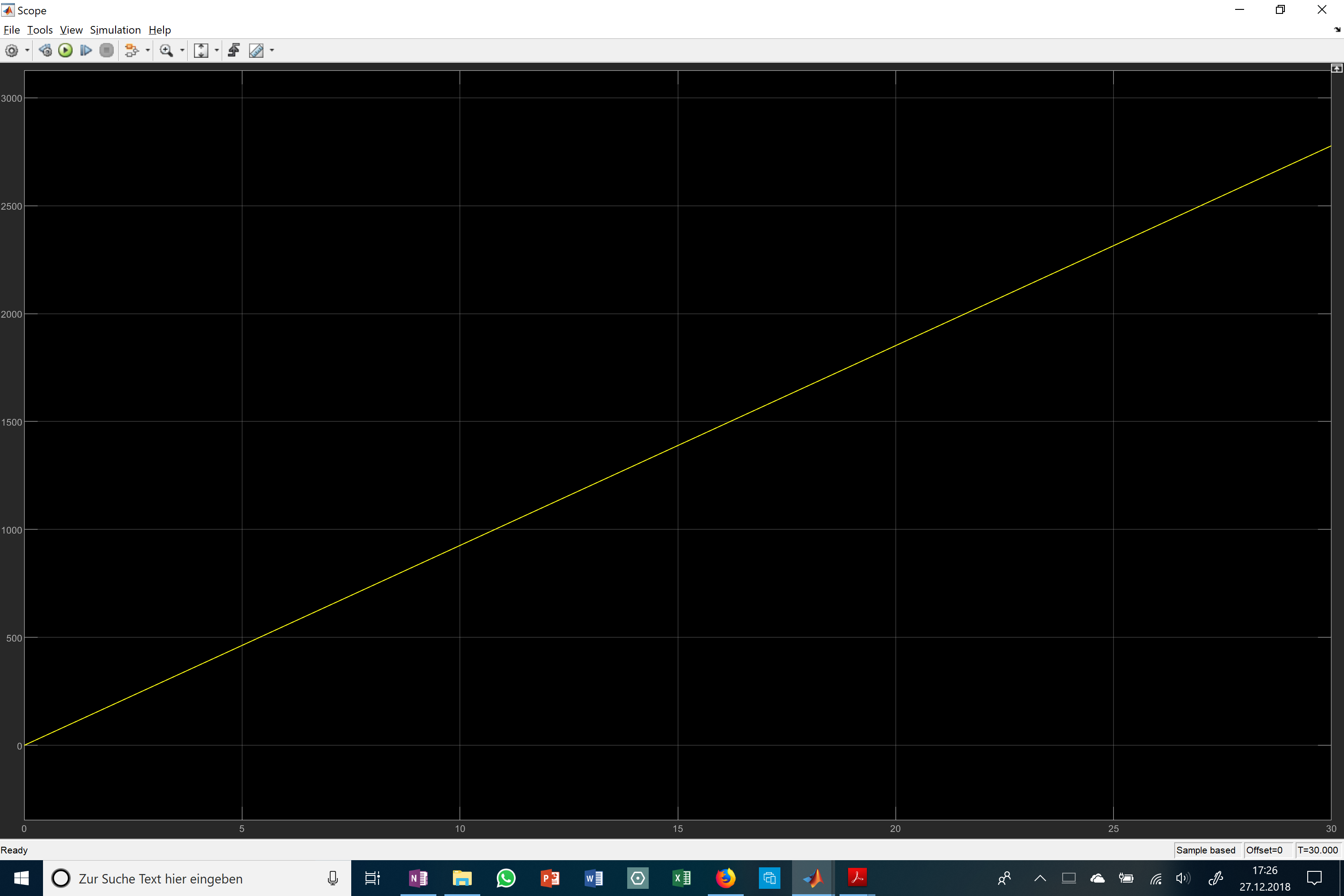

Screenshot (12).png
 Beschreibung:

Download
 Dateiname:  Screenshot (12).png
 Dateigröße:  252.42 KB
 Heruntergeladen:  30 mal

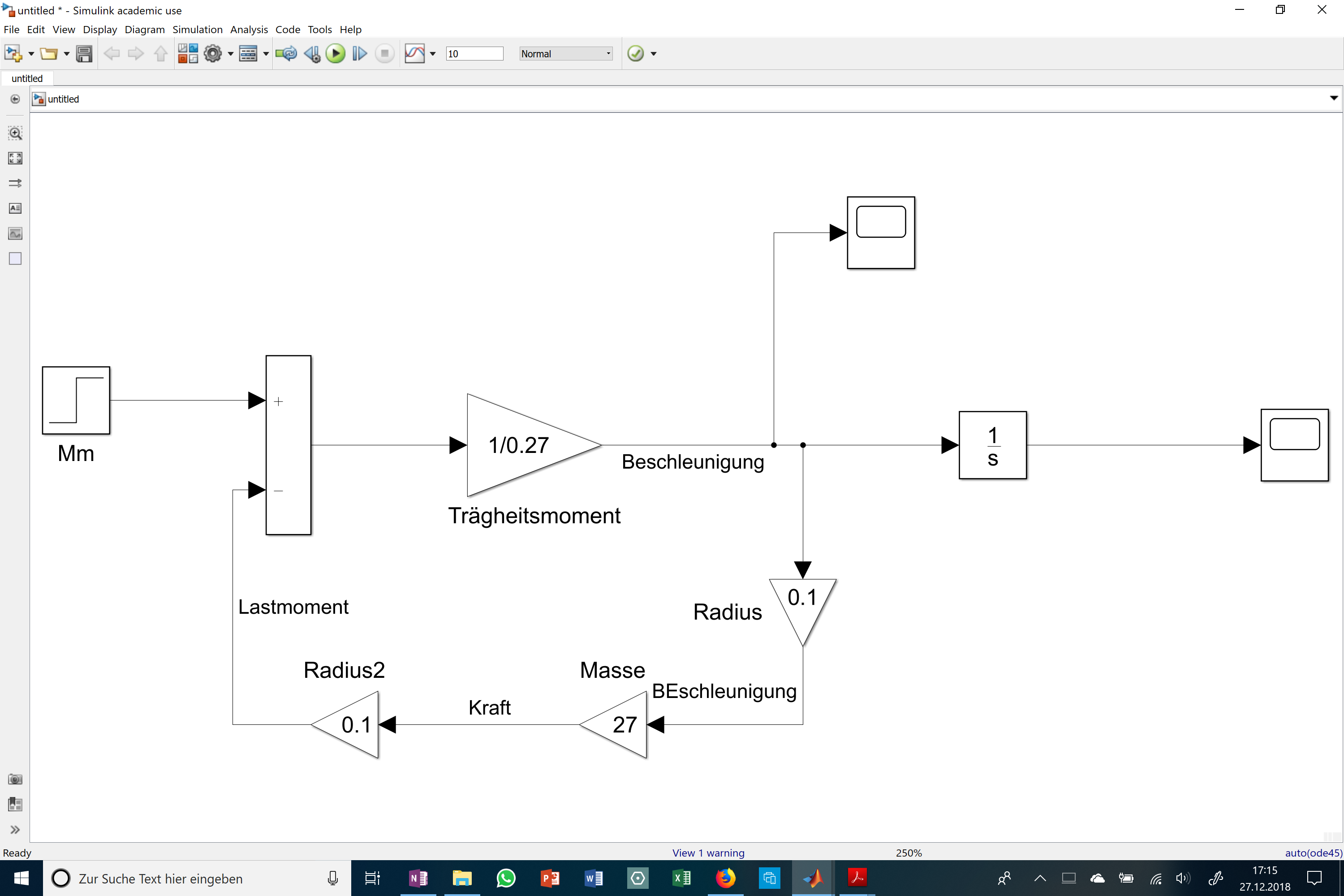

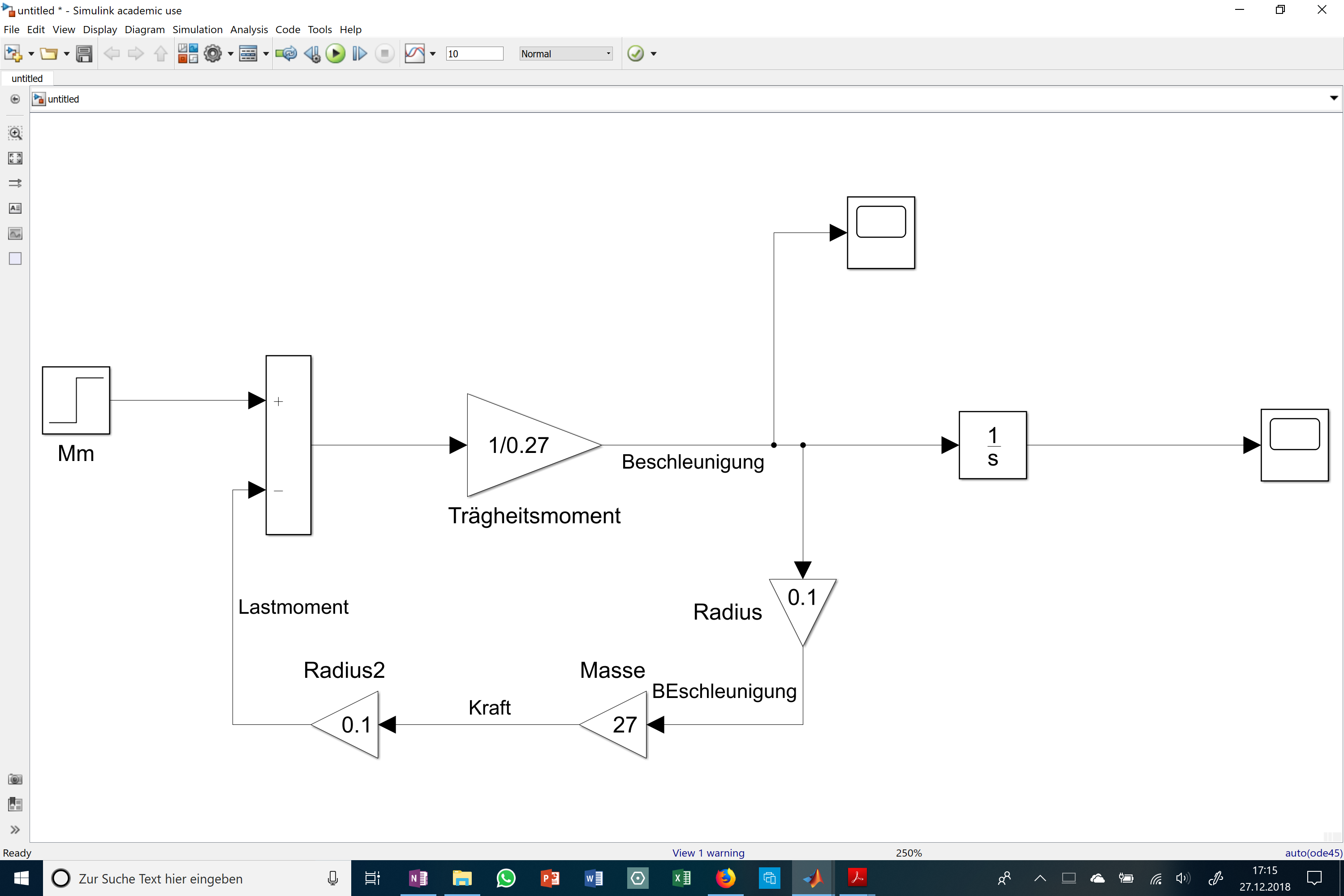

Screenshot (11).png
 Beschreibung:

Download
 Dateiname:  Screenshot (11).png
 Dateigröße:  367.79 KB
 Heruntergeladen:  31 mal

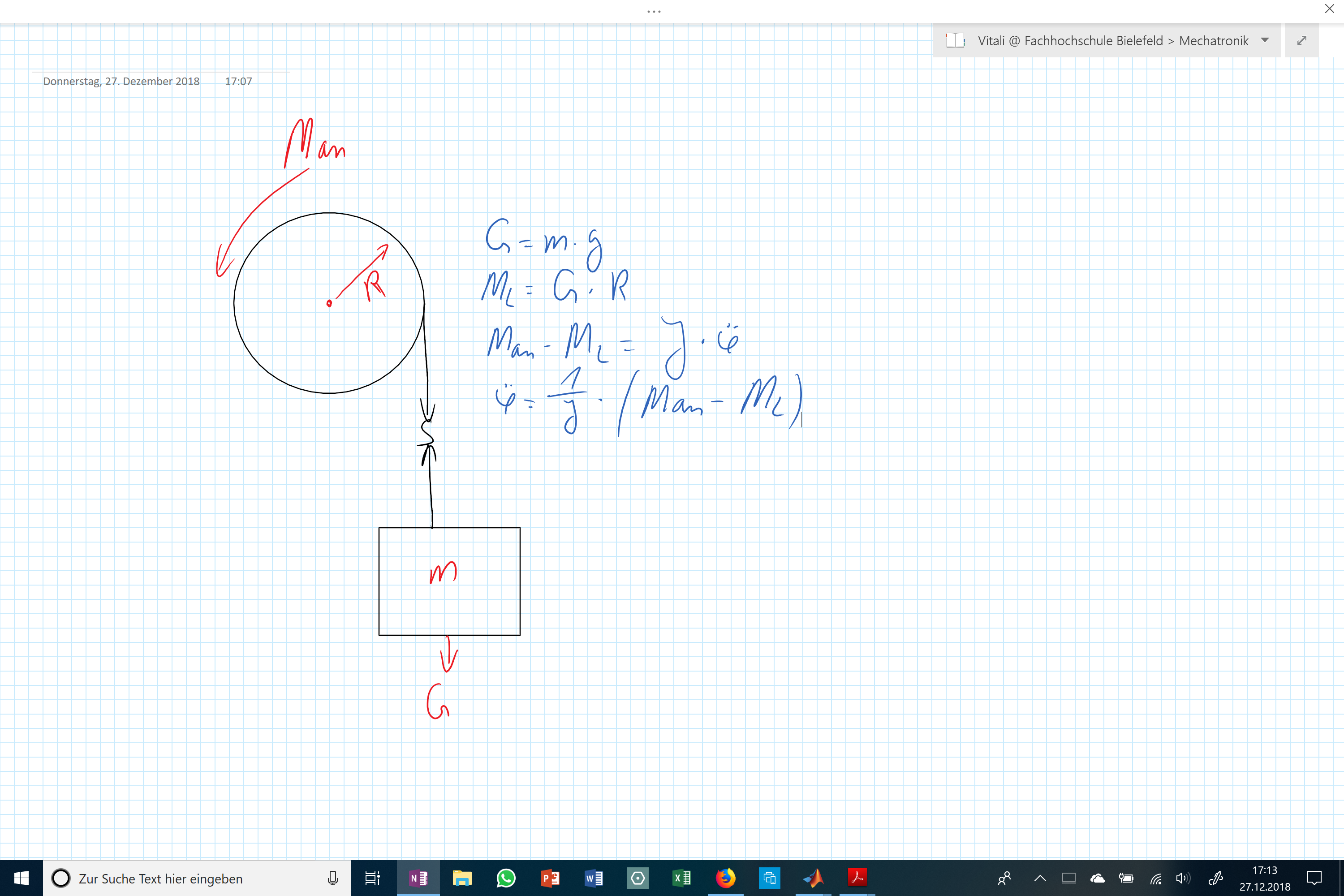

Screenshot (10).png
 Beschreibung:

Download
 Dateiname:  Screenshot (10).png
 Dateigröße:  316.42 KB
 Heruntergeladen:  29 mal
Private Nachricht senden Benutzer-Profile anzeigen


fabianT
Forum-Anfänger

Forum-Anfänger


Beiträge: 47
Anmeldedatum: 31.10.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.01.2019, 18:30     Titel:
  Antworten mit Zitat
Hi,

um einen Knick zu bekommen, könntest du einen Saturation Block einbauen. Das verfälscht aber das dynamische Verhalten, macht also wenig Sinn...

Normalerweise wird das System bei konstantem Drehmoment irgendwann einen Gleichgewichtszustand erreichen.

- Lass die Simulation mal länger laufen
- Überprüf mal die Parameter
- Welche Einheit soll die Geschwindigkeit haben? 1500 hört sich nach 1/min an, ich sehe aber keine Umrechnung.
- Erhöhe doch mal das Massenträgheitsmoment...

VG
Fabian
