Lastvektor Biegelinie: Skalierungsproblem



potenergie
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 02.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.06.2020, 13:47     Titel: Lastvektor Biegelinie: Skalierungsproblem
  Antworten mit Zitat
Hallo,

ich berechne gerade den Lastvektor für eine Biegelinie nach dem Ritz-Verfahren.

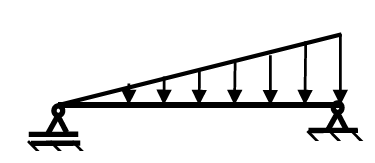

Die Last wird entsprechend des Verlaufs (siehe Anlage Last) dargestellt.

Schlussendlich funktioniert das auch! Jedoch wird der Lastvektor schlussendlich immer größer, je mehr n man verwendet. Der Verlauf ist jedoch gleich, demnach kann man von einer Art Skalierungsproblem ausgehen, ich denke damit beschreibt man das Problem am besten. Das n gibt jedoch nur die Elemente an, in die die Biegelinie unterteilt wird.

Mit freundlichen Grüßen
potEnergie

 Beschreibung:

Download
 Dateiname:  Lastvektor.png
 Dateigröße:  18.87 KB
 Heruntergeladen:  10 mal
 Beschreibung:

Download
 Dateiname:  Last.png
 Dateigröße:  2.91 KB
 Heruntergeladen:  8 mal
Private Nachricht senden Benutzer-Profile anzeigen


T16
Forum-Century

Forum-Century


Beiträge: 102
Anmeldedatum: 31.01.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.06.2020, 21:41     Titel:
  Antworten mit Zitat
Du integrierst nach X, X kommt aber in der zu integrierenden Funktion gar nicht vor, oder versucht du den Dreicksverlauf durch Treppenstufen anzunähern? Multipliziere mal den zweiten Summanden deines Integranden (symbolisch) mit X und schaue ob es dann besser wird.

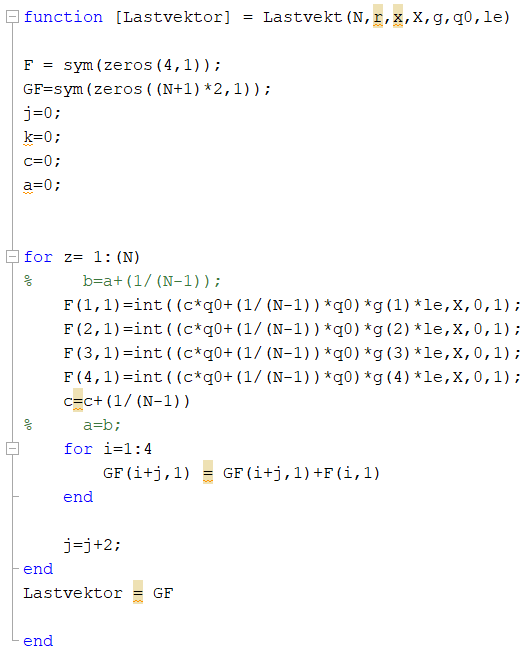

Wenn du deinen Code als Code und nicht als Bild postest können wir das ganze auch mal austesten Razz
Private Nachricht senden Benutzer-Profile anzeigen

potenergie
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 02.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.06.2020, 21:44     Titel:
  Antworten mit Zitat
Hallo,

Danke für deine Antwort! Ich werde es morgen mal ausprobieren und ggf. den Code hochladen!

Liebe Grüße
Private Nachricht senden Benutzer-Profile anzeigen
