legend plotyy


hboeth
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 65
Anmeldedatum: 01.07.10
Wohnort: Berlin
Version: ---
     Beitrag Verfasst am: 05.07.2010, 10:11     Titel: legend plotyy
  Antworten mit Zitat
Hallo,
wenn ich in einem plotyy 4 Grafiken mit 'hold on' darstellen möchte, gibt mir Matlab für die Legende immer einen Fehler.

Und zwar diesen:
Warning: Ignoring extra legend entries.
In legend at 280

Kann mir jemand helfen?

Mein Code:
Code:

t=-10:0.01:10;
x1=sin(t);
x2=tan(t);
x3=cos(t);
x4=atan(t);

plotyy(t,x1,t,x2);hold on;
plotyy(t,x3,t,x4);

legend('links1','rechts1','links2','rechts2');




Danke!
Private Nachricht senden Benutzer-Profile anzeigen


Maddy
Ehrenmitglied

Ehrenmitglied


Beiträge: 494
Anmeldedatum: 02.10.08
Wohnort: Greifswald
Version: ---
     Beitrag Verfasst am: 05.07.2010, 10:20     Titel:
  Antworten mit Zitat
Einfach ein

Code:


nutzen.
_________________

>> why
The computer did it.
Private Nachricht senden Benutzer-Profile anzeigen

hboeth
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 65
Anmeldedatum: 01.07.10
Wohnort: Berlin
Version: ---
     Beitrag Verfasst am: 05.07.2010, 11:05     Titel:
  Antworten mit Zitat
mmh, auch wenn ich hold all verwende, gibt er mir die legende falsch an...
Habt ihr eine andere Idee oder mache ich etwas falsch?
Private Nachricht senden Benutzer-Profile anzeigen

Fourier
Forum-Guru

Forum-Guru

Beiträge: 329
Anmeldedatum: 05.04.10
Wohnort: Karlsruhe
Version: 2009b
     Beitrag Verfasst am: 05.07.2010, 11:29     Titel:
  Antworten mit Zitat
Hallo,

wärst du mir dieser Lösung zufrieden?
Code:

t=-10:0.01:10;
x1=sin(t);
x2=tan(t);
x3=cos(t);
x4=atan(t);

y1=[x1;x3];
y2=[x2;x4];

plotyy(t,y1,t,y2)

legend('links1','links2','rechts1','rechts2');

gruss
Private Nachricht senden Benutzer-Profile anzeigen

hboeth
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 65
Anmeldedatum: 01.07.10
Wohnort: Berlin
Version: ---
     Beitrag Verfasst am: 05.07.2010, 13:20     Titel:
  Antworten mit Zitat
Ja, das klappt so! jetzt brauche ich aber noch für alle 4 Grafen unterschiedliche Farben und LineStyles.

Kannst du mir verraten wie das jetzt funktioniert?
Das wäre super!!!
Danke!
Private Nachricht senden Benutzer-Profile anzeigen

Fourier
Forum-Guru

Forum-Guru

Beiträge: 329
Anmeldedatum: 05.04.10
Wohnort: Karlsruhe
Version: 2009b
     Beitrag Verfasst am: 05.07.2010, 13:39     Titel:
  Antworten mit Zitat
Hallo,

mit mit den handles h1(1),h1(2),h2(1),h2(2) kannst du die einezlnen Graphen manipulieren.
Code:

t=-10:0.01:10;
x1=sin(t);
x2=tan(t);
x3=cos(t);
x4=atan(t);

y1=[x1;x3];
y2=[x2;x4];

[ax,h1,h2]=plotyy(t,y1,t,y2);
set(h1(1),'Color','y')
set(h1(2),'LineStyle','*')
set(h2(1),'LineStyle',':')
set(h2(2),'Color','k')

legend('links1','links2','rechts1','rechts2');



gruss
Private Nachricht senden Benutzer-Profile anzeigen

hboeth
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 65
Anmeldedatum: 01.07.10
Wohnort: Berlin
Version: ---
     Beitrag Verfasst am: 05.07.2010, 13:58     Titel:
  Antworten mit Zitat
OK, super, das klappt jetzt alles. nur noch eine sache. Und zwar möchte ich die Dicke der Linie bei h1 verändern.
Das sollte ja mit 'LineWidth' funktionieren. Tut es aber komischerweise nicht...

Code:

set(H1,'LineWidth','0.7');



Fehler lautet: 'Error using set. Value must be numeric'
Sagt dir das was??
Private Nachricht senden Benutzer-Profile anzeigen

Fourier
Forum-Guru

Forum-Guru

Beiträge: 329
Anmeldedatum: 05.04.10
Wohnort: Karlsruhe
Version: 2009b
     Beitrag Verfasst am: 05.07.2010, 14:03     Titel:
  Antworten mit Zitat
Hallo,

Fehler sagt : value musst be a numeric, und
Code:

ist nicht numeric sondern string.

also:
Code:

set(H1,'LineWidth',0.7);



bzw. in deinem beispiel:
Code:

set(h1(1),'Linewidth',0.7)


gruss
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.07.2010, 17:48     Titel:
  Antworten mit Zitat
Hallo zusammen,

bei mir fkt. die Legendebezeichnung auch nicht. Da ich R2006b verwende frage ich mich grad, ob es evrtl. an der Version liegt.

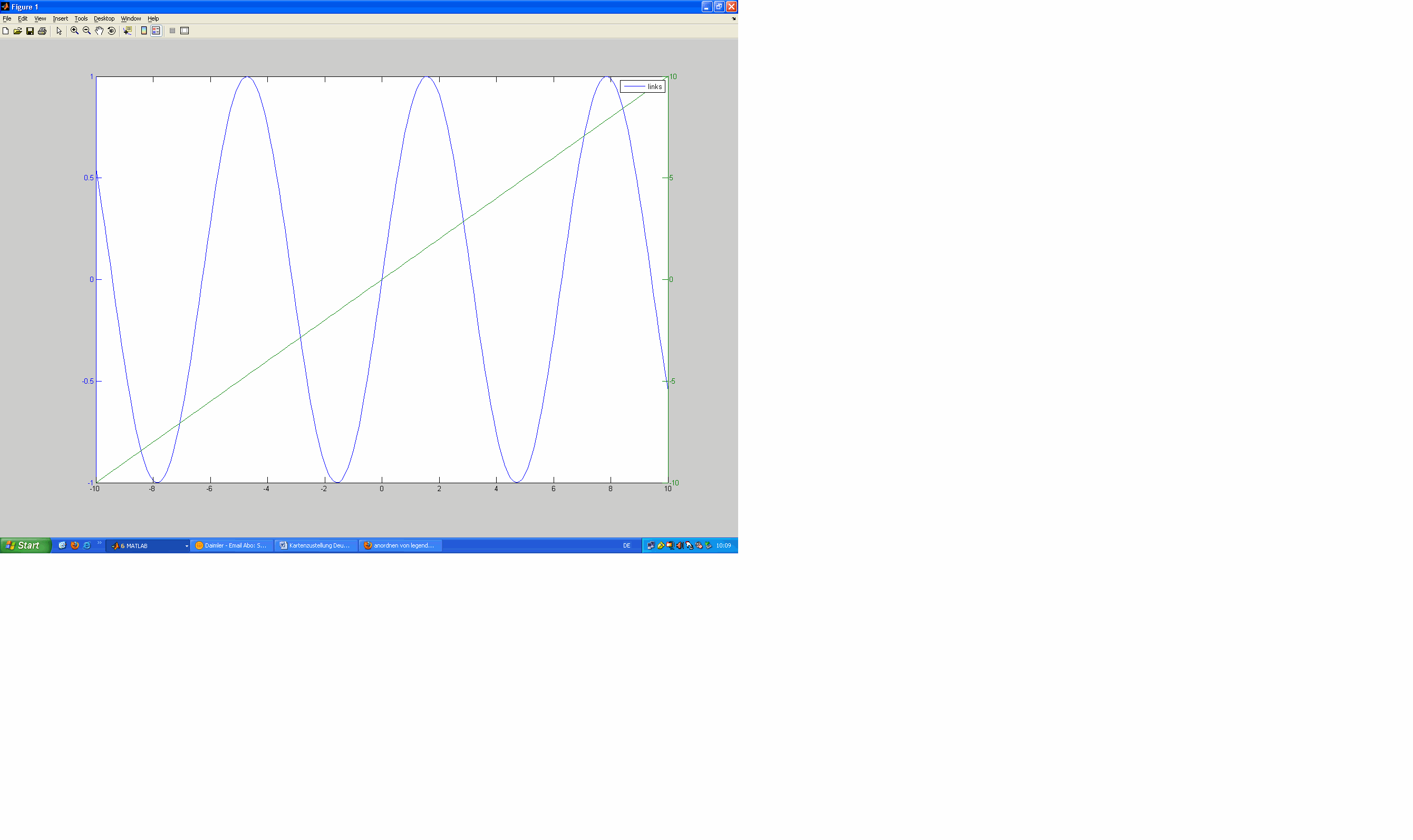

Meine Screenshot im Anhamg... Bei anderen Plots (bar, etc.) sieht es nicht anderes aus.

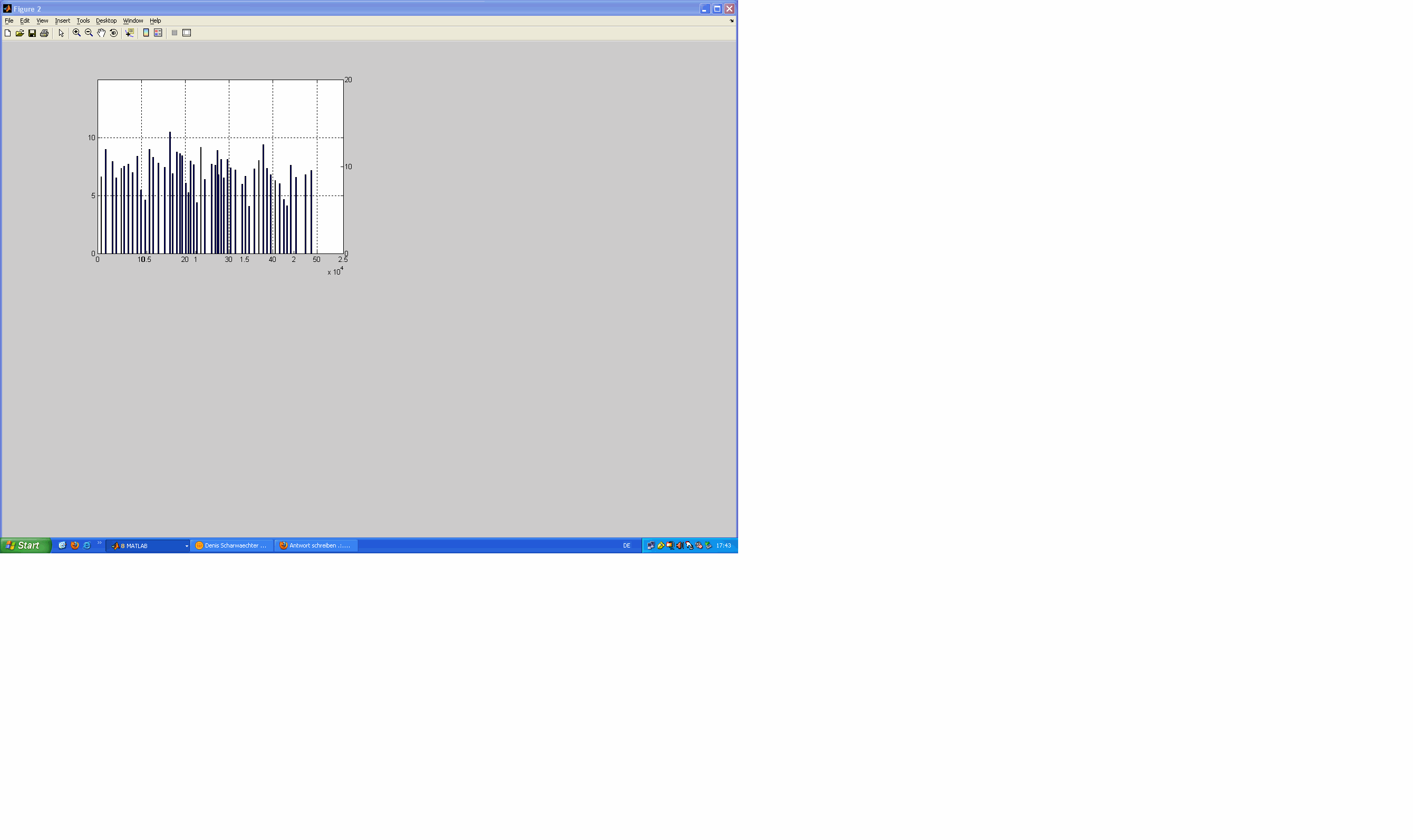

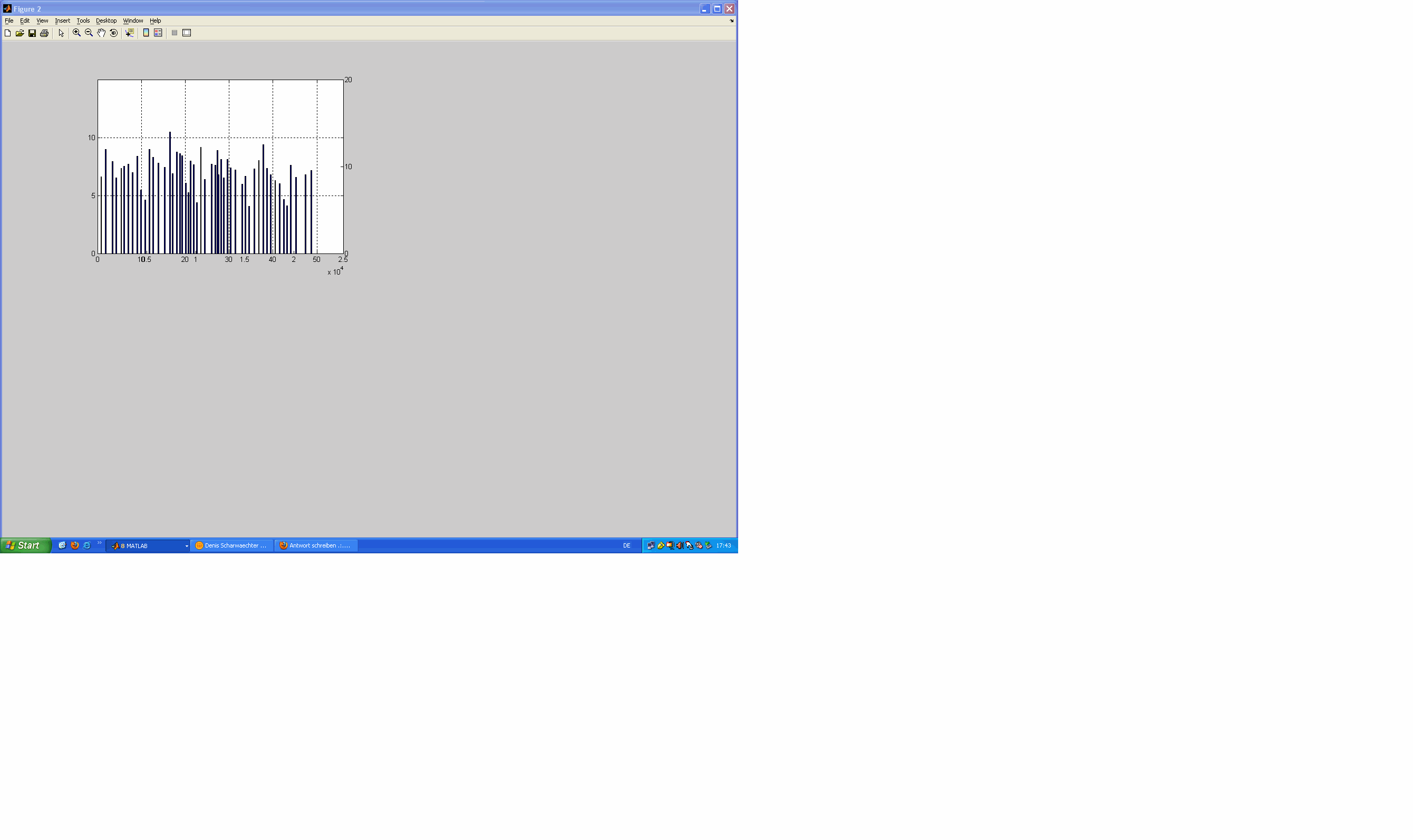

Nur mit bar wird die y- Achse nachwievor nicht suaerb angezeigt, Screenshot ebenfalls im Anhang.

Grüße

Fehler Legende.gif
 Beschreibung:

Download
 Dateiname:  Fehler Legende.gif
 Dateigröße:  36.87 KB
 Heruntergeladen:  916 mal
Screenshot, Legende.gif
 Beschreibung:

Download
 Dateiname:  Screenshot, Legende.gif
 Dateigröße:  37.12 KB
 Heruntergeladen:  915 mal

Ouedzem

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.07.2010, 07:41     Titel: a
  Antworten mit Zitat
Hallo,

hast du eventuell ein beispiel wo es nicht funktioniert?

gruss

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.07.2010, 09:06     Titel:
  Antworten mit Zitat
Hallo Ouedzem,

das bsp von Fourier fkt. nicht. Die Warnung:
Code:
Warning: Ignoring extra legend entries.
> In legend at 292


wird angezeigt. rufte ich diese auf wird:
Code:

if ~isempty(msg)
  if isstruct(msg)
    warning(msg.identifier,msg.message);
  else
    warning(msg); %#ok
  end
end



gezeigt. Aber warum akzeptiert er das struct nicht?

Grüße

Shanti
Forum-Newbie

Forum-Newbie

Beiträge: 8
Anmeldedatum: 25.08.09
Wohnort: ---
Version: R2008b
     Beitrag Verfasst am: 07.02.2012, 17:41     Titel:
  Antworten mit Zitat
Fourier hat Folgendes geschrieben:
Hallo,

wärst du mir dieser Lösung zufrieden?
Code:

t=-10:0.01:10;
x1=sin(t);
x2=tan(t);
x3=cos(t);
x4=atan(t);

y1=[x1;x3];
y2=[x2;x4];

plotyy(t,y1,t,y2)

legend('links1','links2','rechts1','rechts2');

gruss


Also bei mir hat das so wie oben beschrieben nicht geklappt! Problem war, das durch

Code:

y1=[x1;x3];
y2=[x2;x4];



für y1 und y2 nur ein Vektor angelegt wurde mit einer Spalte. Ich benutze Matlab R2008b und dort muss statt ; eine Leerzeile zwischen den beiden x Werten!

Code:

y1=[x1 x3];
y2=[x2 x4];



Danach war alles super!
Private Nachricht senden Benutzer-Profile anzeigen
