Verfasst am: 13.01.2011, 13:49 Titel: Legende falsch bei subplot

Hallo, ich habe ja jetzt echt gelesen wie ein Weltmeister, aber ich bekomm's nicht hin!

Ich lasse in Matlab zwei Graphen erstellen, die gespeichert werden. Ersterer enthält eine Legende (Data & Linear Fit), siehe Grafik1 und Grafik2.

Jetzt sollen beide Graphen auf einer Seite untereinander dargestellt und gedruckt werden. Dabei ist die Legende, wie sie vorher in Graph1 war völlig anders und an der falschen Position dargestellt.

Die Proportionen passen auch nicht, aber das bekomme ich hin. Entscheidend ist, dass mir nicht klar ist, was die Legende da macht, siehe drittes Bild.

Ich verwende folgenden Code:

Code:

hmain = figure;
hfig = openfig('Graph1.fig','new','invisible');
haxes = findobj(hfig,'Type','Axes');
hsub = subplot(2,1,1,'parent',hmain,'visible','on');
set(copyobj(haxes,hmain),'position',get(hsub,'position'));
delete([hfig hsub]);
hfig = openfig('Graph2.fig','new','invisible');
haxes = findobj(hfig,'Type','Axes');
hsub = subplot(2,1,2,'parent',hmain,'visible','on');
set(copyobj(haxes,hmain),'position',get(hsub,'position'));
delete([hfig hsub]);

Funktion ohne Link?

Hat jemand eine Idee was schief läuft?

Eine Möglichkeit wäre natürlich die Graphen vorher als Bilder zu exportieren. Aber das muss doch auch so gehen, nicht?

Ich danke sehr!

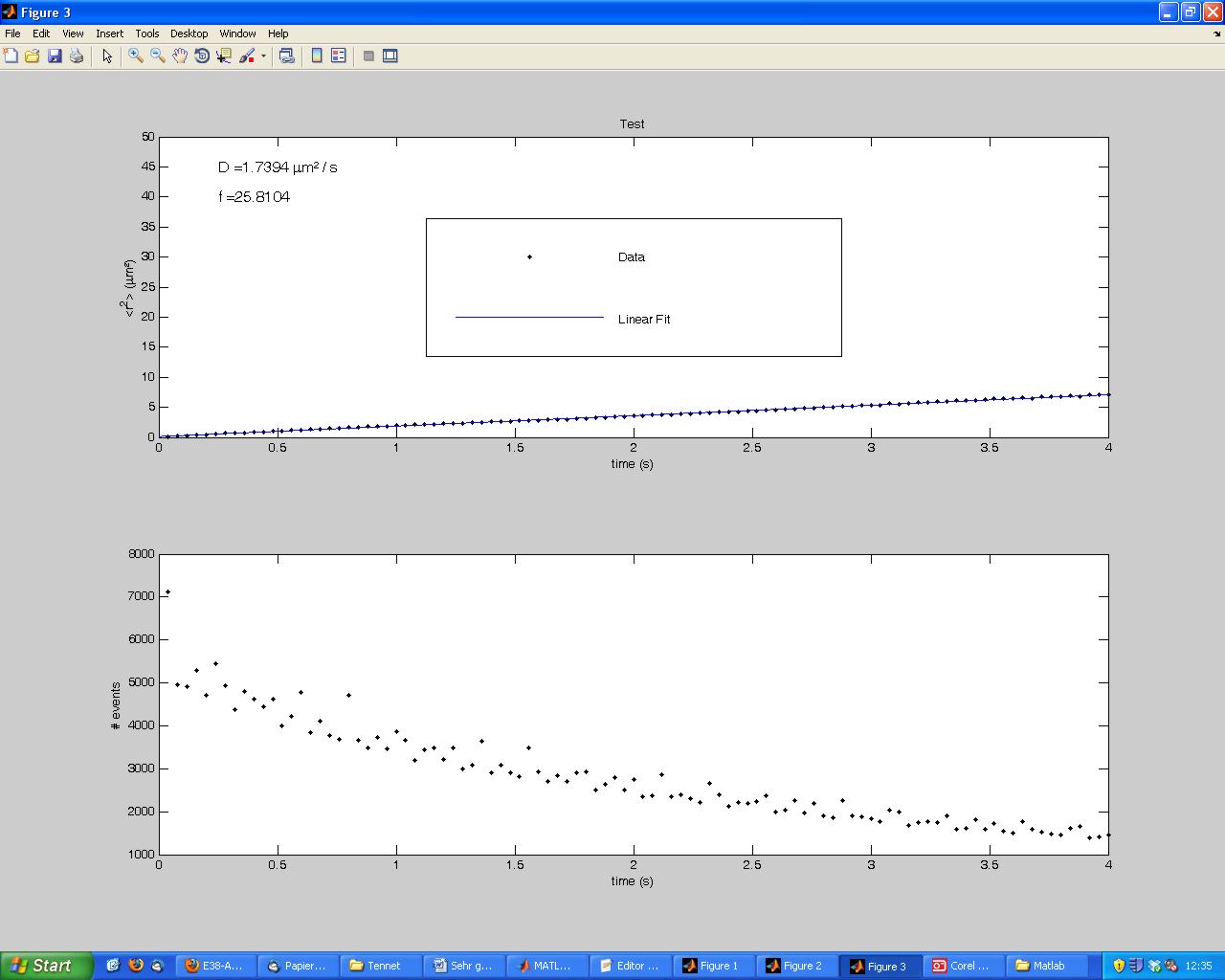

Beschreibung:

Beide Graphen mit Legende in falscher Darstellung.

Download

Dateiname:


Dateigröße:

88.06 KB

Heruntergeladen:

648 mal

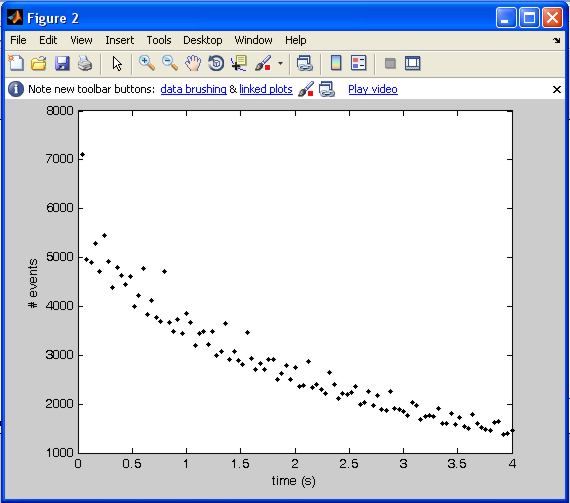

Beschreibung:

Zweiter Graph

Download

Dateiname:


Dateigröße:

38.34 KB

Heruntergeladen:

611 mal

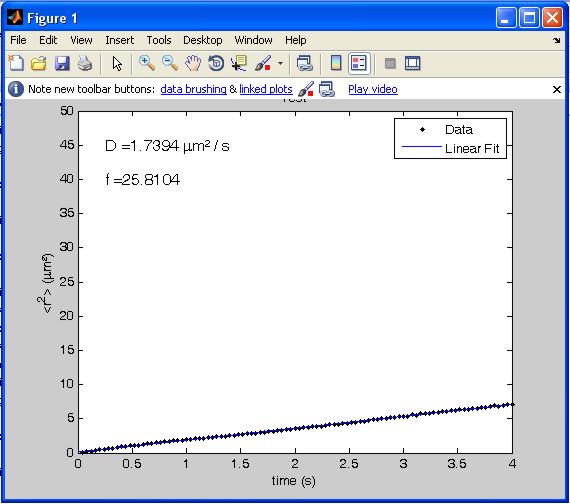

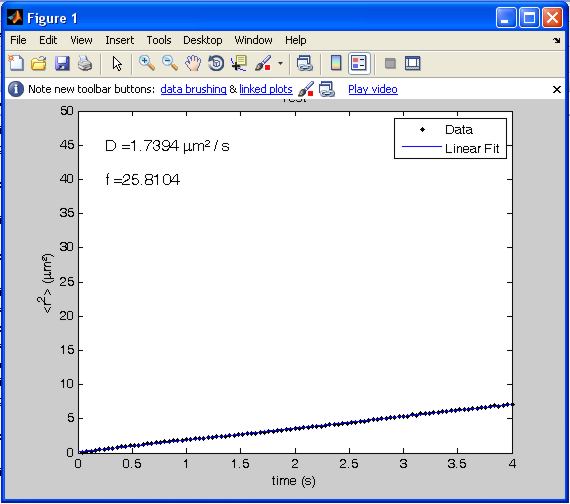

Beschreibung:

Erster Graph mit Legende

Download

Dateiname:


Dateigröße:

40.18 KB

Heruntergeladen:

634 mal

RealWinny

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 09.03.10

	Wohnort: Bayreuth

	Version: ---

Verfasst am: 13.01.2011, 15:27 Titel:

Ich hab jetzt mal folgendes probiert: Mit dem Code

Code:

legend('Data','Linear Fit','Location','NorthEast')

Funktion ohne Link?

(was ja eh Standard ist) hab ich die Legende im ersten Graphen fest in die obere rechte Ecke gesetzt. Beim zusammengesetzten Bild ist es dann aber doch wieder verschoben.
Ich hab's auch testweise mal mit 'SouthEast' versucht - selbes Problem. Zunächst ist die Legende zwar unten rechts, im zusammengesetzten Bild dann aber doch wieder groß in der Mitte.

RealWinny

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 09.03.10

	Wohnort: Bayreuth

	Version: ---

Verfasst am: 14.01.2011, 14:01 Titel:

Ok, hab das Problem selbst gelöst.

Ich hab einfach mit legend('off') nach Erstellung des ersten Plots und vor dessen Speicherung die Legende wieder gelöscht und während der Subplot-Erstellung wieder eine neue eingefügt.

Scheinbar hat dieses axes_handle sonst irgendein Chaos verursacht.

Zwar sicherlich nicht der programmiertechnisch schlaueste, aber immerhin ein funktionierender Weg.
