Legende im 3D-Plot individuell anpassen



Sirdar
Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 26.04.21
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.06.2021, 16:13     Titel: Legende im 3D-Plot individuell anpassen
  Antworten mit Zitat
Hallo liebes Forum,

ich habe einige Koordinaten im Dreidimensionalen, die ich mir in einem 3d-Plot anzeigen lasse. Zusätzlich lasse ich mir Verbindungslinien zwischen den Koordinaten drucken. Ein Teil der Verbindungslinien wird über eine for-Schleife eingezeichnet, die zur Unterscheidung eine andere Linienart und -farbe verwenden. Der vereinfachte Code mit den relevanten Zeilen lautet:

Code:
figure(1)                       %erstellen eines Diagramms
plot3(A(:,1), A(:2), A(:,3), 'g*', 'LineWidth', 2, 'DisplayName', 'A');
                                %Drucken der 3D-Positionen von A
hold on;                        %überschreiben des vorherigen Plots wird
                                %ausgeschaltet
plot3(B(:,1), B(:,2), B(:,3), 'b*', 'LineWidth', 3, 'DisplayName', 'B');
                                %Drucken der 3D-Positionen Con B
plot3(C(:,1), C(:,2), C(:,3), 'r*', 'LineWidth', 3, 'DisplayName', 'C');
                                %Drucken der 3D-Positionen von C
plot3([B(:,1) C(:,1)]', [B(:,2) C(:,2)]', [B(:,3) C(:,3)]',  'LineStyle', '-', 'Color', 'black', 'LineWidth', 1, 'DisplayName', 'Verbindung B-C');
                                %Drucken von Verbindungslinien

for
    for
        l1 = line([A(a,1) B(b,1)] , [A(a,2) B(b,2)], [A(a,3) B(b,3)], 'LineStyle', '--', 'Color', 'green', 'LineWidth', 1, 'DisplayName', 'Verbindung A-B-C');
                                %Linien zeichnen
    end
end

for
    for
         l2 = line([A(a,1) C(c,1)] , [A(a,2) C(c,2)], [A(a,3) C(c,3)], 'LineStyle', '--', 'Color', 'green', 'LineWidth', 1, 'DisplayName', 'Verbindung A-B-C');
                %Linien zeichnen
    end
end



Jetzt lasse ich mir über die folgende Codezeile eine Legende dazu drucken:
Code:
h = legend('PosA', 'PosB', 'PosC','Verbindung B - C', 'Verbindung A - B - C');
                                    %schreiben einer Legende

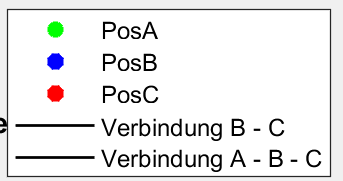

Das Aussehen der Legende habe ich im Bild "Legende1" angefügt.

Jetzt habe ich das Problem, dass die Linienfarbe und -art für die Verbindungslinien gleich angezeigt werden (schwarz). Ich möchte aber für den Eintrag: "Verbindung A - B - C" die von mir im Code angegeben grün-gestrichelte Linienart anzeigen lassen.

Eine alternative Schreibweise für zur Darstellung der unterschiedlichen Linienfarben und -arten habe ich hier im Forum gefunden. Über die Erweiterungen (..., 'DisplayName', 'Verbindung A - B -C ') im Code für den 3D-Plot und dem Befehl:
Code:

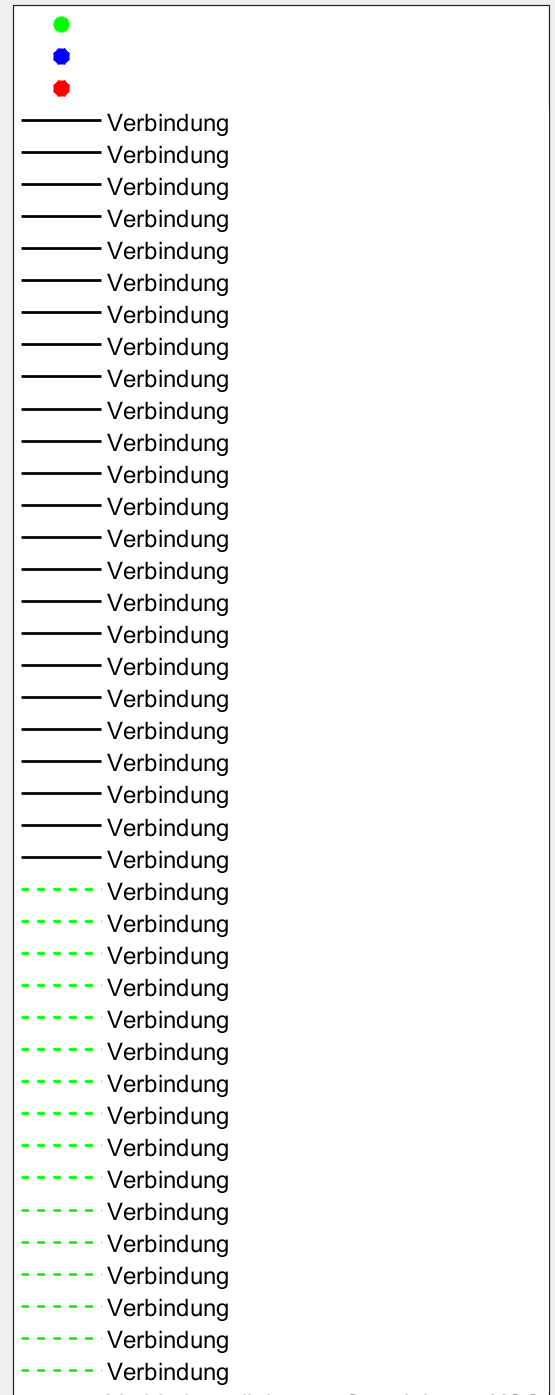

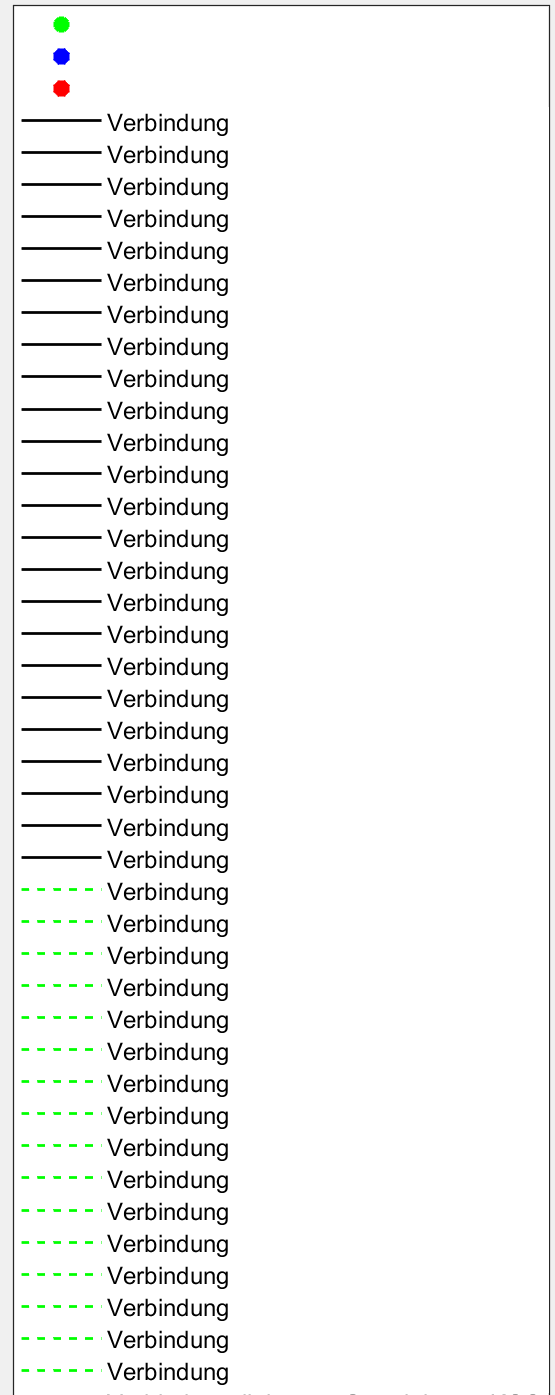

zeigt es mir alle geplottet Verbindungslinien in der gewünschten Art an. Leider schreibt es mir in die Legende alle Verbindungslinien hinein (siehe Bild "Legende2"), obwohl ich an der Stelle nur jeweils einen Legendeintrag benötige.

Gibt es eine Möglichkeit, einen der beiden Codevarianten so zu gestalten, dass es mir für die zwei Linienarten jeweils nur einen Eintrag mit den entsprechenden Linienfarben und -aussehen erzeugt?

Im Forum bin ich leider nur auf Abwandlungen meines Codes gestoßen, der jeweils nur die eine oder andere Variante meiner vorhanden Versionen ausgibt.

 Beschreibung:

Download
 Dateiname:  Legende2.png
 Dateigröße:  94.77 KB
 Heruntergeladen:  27 mal
 Beschreibung:

Download
 Dateiname:  Legende1.png
 Dateigröße:  9.06 KB
 Heruntergeladen:  22 mal
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden


Harald
Forum-Meister

Forum-Meister


Beiträge: 23.418
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 17.06.2021, 20:05     Titel:
  Antworten mit Zitat
Hallo,

wenn du nur für ausgewählte Linien eine Legende haben willst, musst du angeben für welche. Wenn ich den Wunsch richtig verstehe:

Code:
h = legend([p1, p2, p3, l1, l2], 'PosA', 'PosB', 'PosC','Verbindung B - C', 'Verbindung A - B - C');

wobei p1 - p3 die Rückgabeargumente der ersten drei Plots sind:
p1 = plot3(A(:,1), A(:2), A(:,3), ...
etc.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Sirdar
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 26.04.21
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.06.2021, 10:36     Titel:
  Antworten mit Zitat
Danke Harald.

Durch die Schleifen und das wiederholende Einlesen von Strecken zwischen de Punkten habe ich die Linien durch einen 3D Plot geändert, l1 -> P5 und l2 -> p6. Ich habe danach bei p5 und p6 noch ein "end" in Klammern hinzugefügt. Somit zeigt es mir die gewünschten Linienfarben für die letzte Strecke an und meine Legende sieht so aus wie gewünscht.
