Verfasst am: 04.06.2012, 18:36 Titel: Legende legend, Farben mehrerer Graphen zusammenfassen

Hallo,

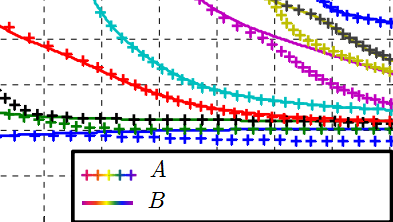

ich habe 4 Matrizen und plotte diese, ich brauche zusätzlich noch eine
Legende siehe Bild.

Code:

plot(U,V,'LineStyle','+'); % A
hold on;
plot(X,Y); % B
hold off;

% legend(???);

Funktion ohne Link?

Hat einer eine Idee wie man das macht?


Beschreibung:

Download

Dateiname:


Dateigröße:

37.75 KB

Heruntergeladen:

595 mal

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 04.06.2012, 20:29 Titel:

Schaue hier rein
besonderes das Beispiel Example One Legend Entry for a Group of Objects

art-b

Themenstarter

Forum-Anfänger


	Beiträge: 22

	Anmeldedatum: 18.09.11

	Wohnort: Deutschland!

	Version: ---

Verfasst am: 04.06.2012, 20:50 Titel:

@denny danke!

Mir geht es mehr darum wie ich die Legende mit den bunten Zeichen
erstellen kann (s. Bild1).

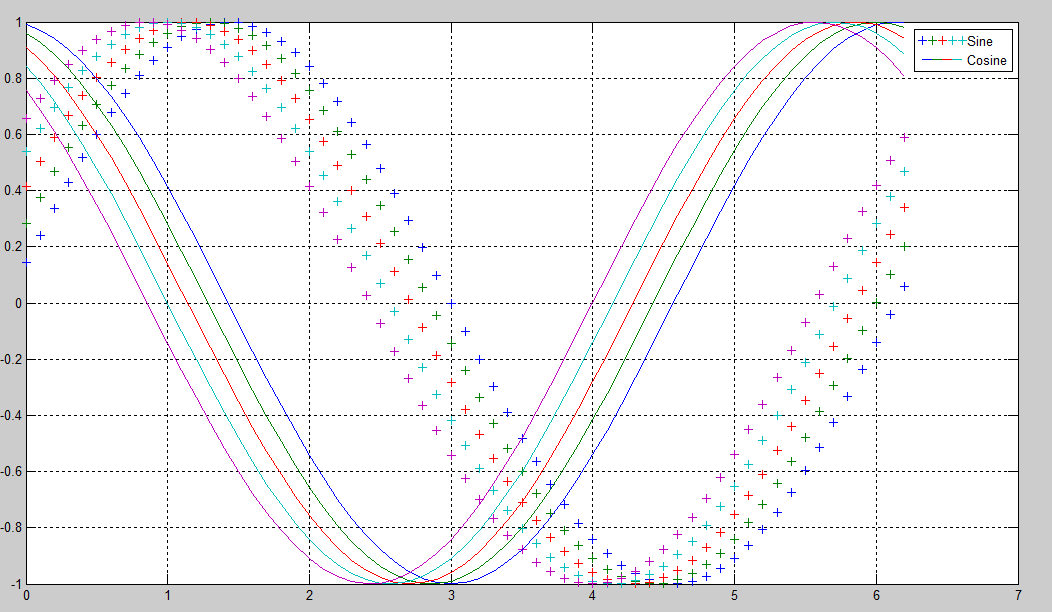

Abgeänderter Code (Resultat in Bild2):

Code:

t = 0:.1:2*pi;
for k=1:5
offset = k/7;
m(:,k) = t+offset';
end
hSLines = plot(t,sin(m),'LineStyle','+');hold on
hCLines = plot(t,cos(m));
hSGroup = hggroup;
hCGroup = hggroup;
set(hSLines,'Parent',hSGroup)
set(hCLines,'Parent',hCGroup)
% Include these hggroups in the legend:
set(get(get(hSGroup,'Annotation'),'LegendInformation'),...
'IconDisplayStyle','on');
set(get(get(hCGroup,'Annotation'),'LegendInformation'),...
'IconDisplayStyle','on');
legend('Sine','Cosine')
grid on;

Funktion ohne Link?

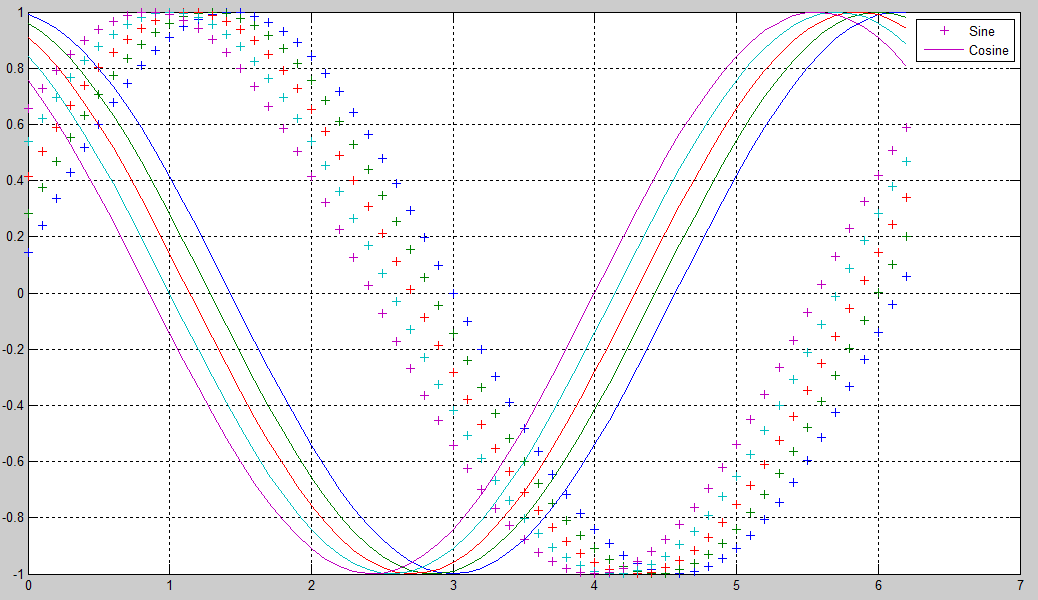

Ich will das so wie in Bild3.

Gibts einen Befehl mit dem man evtl. einen Text bunt machen kann?
Dann könnte man einfach ein Textfeld einfügen und ein Paar ++++
bunt machen?


Beschreibung:

Download

Dateiname:


Dateigröße:

45.91 KB

Heruntergeladen:

545 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

44.51 KB

Heruntergeladen:

524 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

2.25 KB

Heruntergeladen:

556 mal

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 05.06.2012, 15:07 Titel:

Also LEGEND erstellt auch nichts anderes als Axes und Plots
Da musst dir das Handle von Legend holen und dann dort manipulieren
ist etwas umständlich, vielleicht geht es irgendwie einfacher
fürs Beispiel sieht es dann so aus:

Code:

t = 0:.1:2*pi;
for k=1:5
offset = k/7;
m(:,k) = t+offset';
end
hSLines = plot(t,sin(m),'+');
hold on
hCLines = plot(t,cos(m));

hSGroup = hggroup;
hCGroup = hggroup;
set(hSLines,'Parent',hSGroup)
set(hCLines,'Parent',hCGroup)
% Include these hggroups in the legend:
set(get(get(hSGroup,'Annotation'),'LegendInformation'),...
'IconDisplayStyle','on');
set(get(get(hCGroup,'Annotation'),'LegendInformation'),...
'IconDisplayStyle','on');
legnames = {'Sine','Cosine'};

hl = legend(legnames);
grid on;

del_plots = findobj(hl,'Type','line');

mrkr = {'+','none'};
for k=1:length(legnames)
obj = findobj(hl,'Tag',legnames{k});
% mrkr = get(obj,'Marker');
mrkrsz = get(obj,'MarkerSize');
lnstyl = get(obj,'LineStyle');
lnwdth = get(obj,'LineWidth');
x = get(obj,'XData');
y = unique(get(obj,'YData'));
dist = (x(end)-x(1))/(length(hSLines)-1);
x = x(1):dist:x(end);
x = [x(1:end-1);x(2:end)];
plot(x,ones(size(x))*y, ...
'Marker' , mrkr{k},...
'MarkerSize' , mrkrsz,...
'LineStyle' , lnstyl, ...
'LineWidth' , lnwdth, ...
'Parent' , hl);
end

delete(del_plots);

hold off;

Funktion ohne Link?

art-b

Themenstarter

Forum-Anfänger


	Beiträge: 22

	Anmeldedatum: 18.09.11

	Wohnort: Deutschland!

	Version: ---

Verfasst am: 05.06.2012, 16:44 Titel:

@ denny, danke!

Ja so sieht es gut aus ein paar Ändereungen noch damit
alle '+' und '-' die richtige Farbe und auch Anzahl haben.

denny's Resultat siehe bild.png


Beschreibung:

Download

Dateiname:


Dateigröße:

41.19 KB

Heruntergeladen:

582 mal
