Verfasst am: 10.10.2012, 13:22 Titel: Legende zeigt keine Farben

Hallo,

ich habe mir ein Skript geschrieben, dass mir einige Messungen auswertet. Diese Messungen will ich alle in einem Plot darstellen. Damit ich diese nun wieder unterscheiden kann habe ich sie mit unterschiedlichen Farben gekennzeichnet und würde sie gerne in der Legende anzeigen lassen.

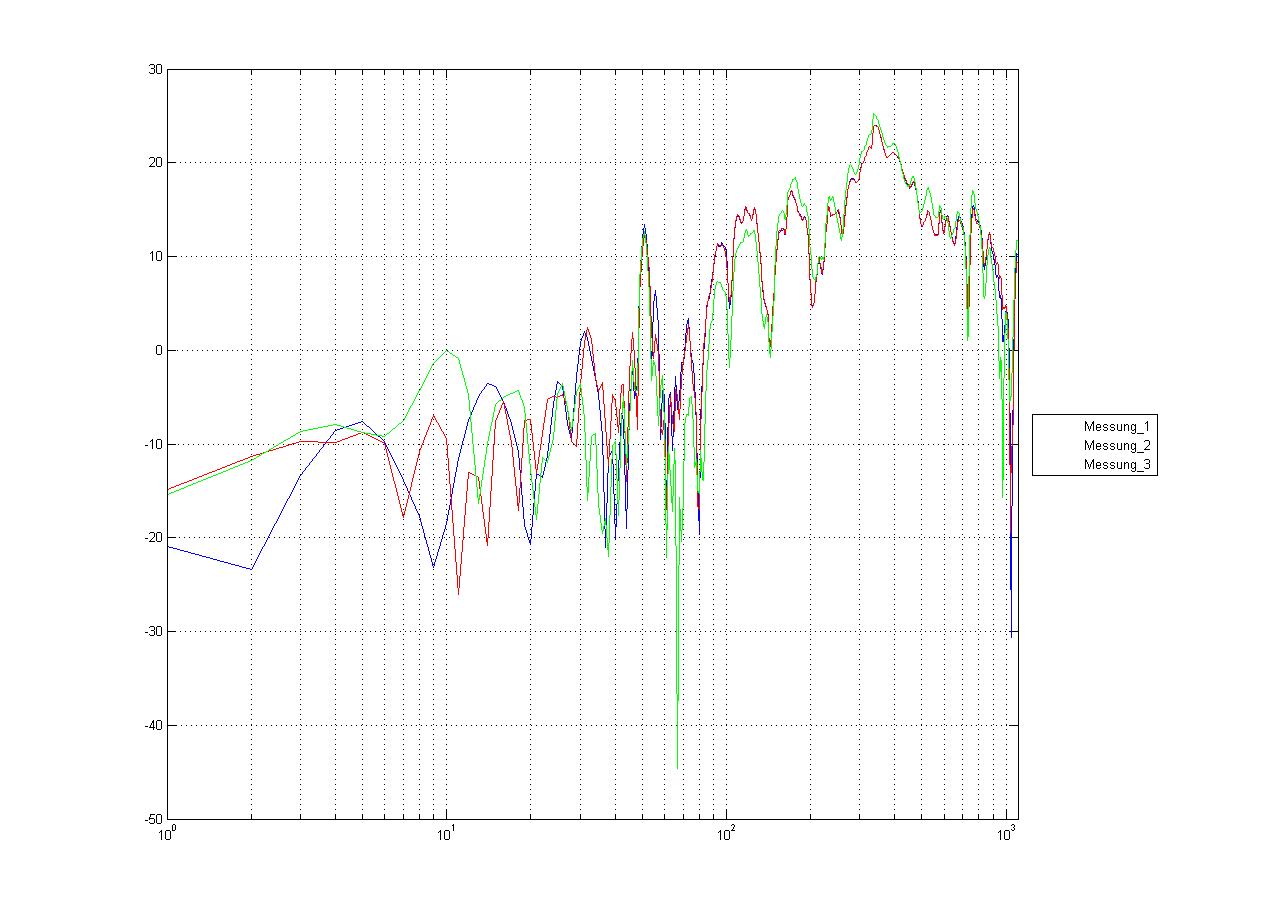

Leider zeigt mir die Legende nur den Text an. Die zugehörigen Farben fehlen, siehe angefügtes Bild. Normalerweise würde Matlab ja die entsprechenden Farben automatisch hinzufügen.
Wo liegt der Fehler in meinem Code?

Code:

...

x = load(strcat(path, '\', namelist{1})); %Laden der Messdaten in die Variable x

figure;
semilogx(20*log10(abs(freqz(x, 1, round(fs/2), fs)))); %Ploten der Messung in logarithmischer Darstellung
hold on;

rgb(1,:) = [0 0 1]; % b blue
rgb(2,:) = [1 0 0]; % r red
rgb(3,:) = [0 1 0]; % g green
rgb(4,:) = [1 0 1]; % m magenta
rgb(5,:) = [0 1 1]; % c cyan
rgb(6,:) = [0 0 0]; % k black
rgb(7,:) = [1 1 0]; % y yellow

rgb(8,:) = [1 1 1]; % w white %wird nicht verwendet

for i=2 : length(namelist) %Die restlichen Messungen zum Plot hinzufügen

x = load(strcat(path, '\', namelist{i})); %Laden der Messdaten in die Variable x

semilogx(20*log10(abs(freqz(x, 1, round(fs/2), fs))), 'Color', rgb(i,:)); %Ploten der Messung in logarithmischer Darstellung

end

grid on;
namelist = strrep(namelist, '_', '\_'); %damit der Unterstrich angezeigt wird
legend(namelist,'Location','EastOutside');

ax = findall(gcf, 'Type', 'axes'); %Achsen anpassen
set(ax, 'XScale', 'log');
set(ax, 'XLim', [1 round(fs/2)]);

hold off;

...

Funktion ohne Link?

Die Namen der Messungen steht in der Variable namelist. Es ist mindestens eine Messung und maximal sieben. Aus diesem Grund habe ich das mit den Farben so geregelt.

Ich hoffe jemand kann mir behilflich sein. Vielen Dank schonmal im vorraus.

Gruß Greenracer


Beschreibung:

Download

Dateiname:


Dateigröße:

140.16 KB

Heruntergeladen:

509 mal

tschun

Forum-Fortgeschrittener


	Beiträge: 73

	Anmeldedatum: 05.04.12

	Wohnort: ---

	Version: ---

Verfasst am: 10.10.2012, 14:20 Titel:

Hi,

die Legende ist selber eine Axes.

Und da du mit :

Code:

ax = findall(gcf, 'Type', 'axes');

Funktion ohne Link?

alle Axes suchst, änderst du danach die xlims der Legende, und verschiebst die farbigen Striche aus dem sichtbaren Bereich

Greenracer

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 10.10.12

	Wohnort: ---

	Version: ---

Verfasst am: 10.10.2012, 14:37 Titel:

Hi tschun,

auf das muss man auch erst mal kommen. Smile

Ich habe jetzt die Zeilen vertauscht und schon funktioniert es!

Code:

...

grid on;
ax = findall(gcf, 'Type', 'axes');
set(ax, 'XScale', 'log');
set(ax, 'XLim', [1 round(fs/2)]);

namelist = strrep(namelist, '_', '\_');
legend(namelist,'Location','EastOutside');

hold off;

...

Funktion ohne Link?

Vielen Dank für die gute und vorallem schnelle Antwort.

Gruß Greenracer
