Legende zum Farbfverlauf


Gast

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.06.2011, 18:58     Titel: Legende zum Farbfverlauf
  Antworten mit Zitat
Hallo,
ich plotte über plot3 unterschiedlich lange Vektoren in einer Schleife. Jede der i Linien soll eine andere Farbe haben. Möglichst mit einem Farbverlauf. Deshalb definiere ich mir über den Befehl colormap meinen Farbverlauf mit genau so vielen Einträgen, wie ich auch Linien plotte. Die Lengende rufe ich dann als colorbar auf:
Code:

farbe = colormap(jet(20));
for i=1:20
     p(i)=plot3(x{i}, y{i}, z{i});
end
colorbar;



So weit klappt alles nun habe ich aber das Problem, dass die Werte der Colorbar von 1 bis 20 betragen, entsprechend der Anzahl der Einträge in der colormap(jet(20)). Ich möchte aber, dass hier meine eigenen Werte stehen und nicht die Position in der colormap-Matrix. Ich kann zwar die Achse über:
Code:

set(colorbar,'YLim',[ersterWert letzterWert])


bearbeiten, jedoch ändert ich damit nicht die Zahlen, sondern das abgebildete Spektrum. Da meine Werte zwischen 0 und 1 liegen, stimmt der Farbverlauf nicht mehr. Hat da jemand ein Lösungsvorschlag?

Ich will also der colormap den Anfangs und Endwert zuweisen, die weder den Einträgen der x,y,z-Auchse noch der Position der Farbe in der colormap entsprechen.

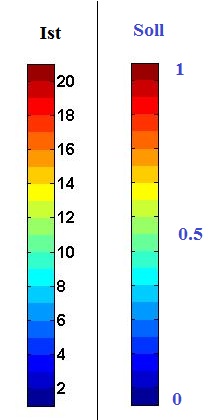

Falls man mich nicht verstanden haben sollte, hilft vielleicht das beigefügte Bild.
Vielen Dank für die Hilfe.

 Beschreibung:

Download
 Dateiname:  colorbar.jpg
 Dateigröße:  18.72 KB
 Heruntergeladen:  777 mal


Gast

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.06.2011, 19:32     Titel:
  Antworten mit Zitat
Habe die Lösung dank diesem Eintrag selber gefunden:
http://www.gomatlab.de/contour-farb.....isch-gewaehlt-t18565.html

Code:

set(gca,'CLim',[ersterWert letzter Wert])
