LGS wird offensichtlich falsch gelöst



Nooster
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 24.05.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 24.05.2013, 10:30     Titel: LGS wird offensichtlich falsch gelöst
  Antworten mit Zitat
Hallo zusammen!

Ich bin ein neuer Benutzer von Octave und hatte vor, ein Fachwerk damit zu berechnen. Ich habe ein LGS aufgestellt und dieses in Octave eingegeben. Anschließend wollte ich es mit A\b lösen. Es kommt auch ein Lösungsvektor heraus, dieser ist aber offensichtlich falsch! Was habe ich falsch gemacht?!

Anm: Die Kräfte sind in A von links nach rechts von f1 bis f11 nummeriert. Es handelt sich um die Stangenkräfte des Fachwerks.
Code:

t=cos(pi/4)

A=[1 t 0 0 0 0 0 0 0 0 0;
0 -t 0 0 0 0 0 0 0 0 0;
-1 0 0 1 0 0 0 0 0 0 0;
0 0 -1 0 0 0 0 0 0 0 0;
0 -t 0 0 t 1 0 0 0 0 0;
0 t 1 0 t 0 0 0 0 0 0;
0 0 0 -1 -t 0 t 1 0 0 0;
0 0 0 0 -t 0 t 0 0 0 0;
0 0 0 0 0 -1 -t 0 0 t 0;
0 0 0 0 0 0 t 0 1 t 0;
0 0 0 0 0 0 0 -1 0 0 1;
0 0 0 0 0 0 0 0 -1 0 0;
0 0 0 0 0 0 0 0 0 -t -1;
0 0 0 0 0 0 0 0 0 -t 0]

b=[0;
4750;
0;
-4000;
0;
0;
0;
-2000;
0;
0;
0;
-3000;
0;
4250]

F=A\b
F=[4345.24;
  -6414.47;
   3547.62;
   4154.76;
   2037.14;
  -5500.00;
    791.29;
   4845.24;
   3452.38;
  -6313.45;
   4654.76;]




Ich erkenne, dass die Lösung nicht stimmen kann, da f9 offensichtlich 3000N sein müsste (wie aus der Matrix A in der dritten Zeile von unten und aus b leicht zu erkennen ist).

Was habe ich denn bitte falsch eingetippt?

 Beschreibung:

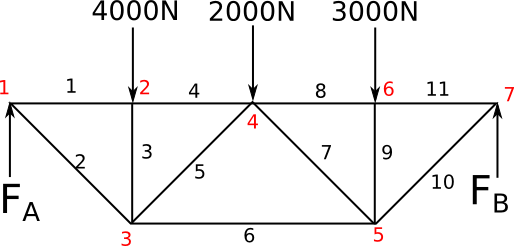

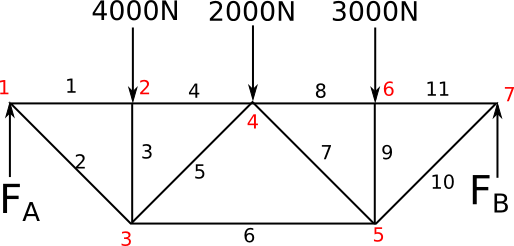

Das ist das zu berechnende Fachwerk

Download
 Dateiname:  fachwerk.png
 Dateigröße:  14.38 KB
 Heruntergeladen:  1163 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 22.724
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 25.05.2013, 10:46     Titel:
  Antworten mit Zitat
Hallo,

du hast 14 Gleichungen in 11 Unbekannten, also ein überbestimmtes System. Damit werden nicht alle Gleichungen exakt erfüllt.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Nooster
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 24.05.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.05.2013, 10:48     Titel:
  Antworten mit Zitat
Hallo,

der Rang der Matrix ist 11, also ist es ein überbestimmtes LGS, das aber funktioniert...

Code:
octave:3> rank(A)
ans =  11
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 22.724
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 25.05.2013, 10:59     Titel:
  Antworten mit Zitat
Hallo,

... und was hat das eine mit dem anderen zu tun? Ein einfaches Beispiel:

Code:
A = [1;1];
b = [3;4];
x = A\b
rank(A)


Hier sollte offensichtlich sein, dass nicht beide Gleichungen erfüllt werden können ;) Der Rang stimmt aber trotzdem mit der Anzahl der Variablen überein.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 10.993
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 25.05.2013, 22:20     Titel: Re: LGS wird offensichtlich falsch gelöst
  Antworten mit Zitat
Hallo Nooster,

Hälst Du selbst es für wahrscheinlich, dass das Gleichungssystem falsch gelöst wird? Octave nutzt immerhin seit vielen Jahren etablierte Bibliotheken für die Lineare Algebra.

Wieso ist "f9 offensichtlich 3000N"? Ist das wirklich offensichtlich? Ich habe nie mit solchen Fachwerk-Aufgaben gearbeitet. Aber was wäre zu erwarten, wenn die Kraft auf Punkt 6 gleich 0 N wäre? Wäre dann das Element 9 unbelastet?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Nooster
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 24.05.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.05.2013, 10:45     Titel:
  Antworten mit Zitat
Zitat:
Wieso ist "f9 offensichtlich 3000N"? Ist das wirklich offensichtlich?


Wenn du dir das Kräftegleichgewicht in y-Richtung an Punkt 6 ansiehst, siehst du:

Fy(Pkt6)=0 → f9-3000N=0

Zitat:
Aber was wäre zu erwarten, wenn die Kraft auf Punkt 6 gleich 0 N wäre? Wäre dann das Element 9 unbelastet?

Nein, dann wäre die Gleichung in y-Richtung ja:

Fy(Pkt6)=0 → 0=0

Dann müsstest du f9 über das Kräftegleichgewicht in Punkt 5 ansehen und darüber f9 bestimmen.

An alle: Das Gleichungssystem ist in meinen Augen aber überall richtig. Entweder habe ich Tomaten an den Augen, oder irgendein Fehler in meinem gesamten Konzept ist hier... Sieht jemand den Fehler im Gleichungssystem? Nach welchem Schema ich vorgegangen bin, steht im obersten Post.
Private Nachricht senden Benutzer-Profile anzeigen

Thomas84
Forum-Meister

Forum-Meister


Beiträge: 546
Anmeldedatum: 10.02.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.05.2013, 11:24     Titel:
  Antworten mit Zitat
Die Gleichung wäre f9 - 0N = 0. d.h. f9 wäre 0. Etwas Konstruktives kann ich leider auch nicht beitragen.
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 22.724
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 29.05.2013, 22:59     Titel:
  Antworten mit Zitat
Hallo,

aus mathematischer Sicht können 14 Gleichungen in 11 Unbekannten nur in Sonderfällen erfüllt werden, nämlich wenn man drei der Gleichungen genausogut weglassen könnte.

Da ich kein Ingenieur bin, kann ich nicht beurteilen, was das für deine Anwendung bedeutet. Ich bin jedoch recht sicher, dass die Probleme bei der Aufstellung des Gleichungssystems zu suchen sind und nicht bei seiner Lösung.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Thomas84
Forum-Meister

Forum-Meister


Beiträge: 546
Anmeldedatum: 10.02.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2013, 06:47     Titel:
  Antworten mit Zitat
Code:
A(8,7) = -t


Hat mich dann doch mal interessiert wo der Fehler liegt. Du hast die Kräftebilanz für den Knoten 4 falsch aufgestellt (siehe oben).

viele Grüße
Thomas
Private Nachricht senden Benutzer-Profile anzeigen

Bluesmaster
Forum-Century

Forum-Century



Beiträge: 203
Anmeldedatum: 13.11.11
Wohnort: Gera
Version: 2012a
     Beitrag Verfasst am: 30.05.2013, 07:18     Titel:
  Antworten mit Zitat
Für alle Interessierten schnell die Nebenfrage geklärt:

F9 ist 3000N, da Stäbe nur Kräfte in Stabrichtung aufnehmen können.
Vom Knoten mit der 3000N-Last gehen nur 3 Stäbe weg, von denen
nur Stab 9 einen Anteil in Kraftrichtung hat.

http://de.wikipedia.org/wiki/Freischneiden


Gruß

Blues
Private Nachricht senden Benutzer-Profile anzeigen

Nooster
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 24.05.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.06.2013, 13:53     Titel:
  Antworten mit Zitat
Thomas84 hat Folgendes geschrieben:
Kräftebilanz für den Knoten 4 falsch aufgestellt (siehe oben).


Danke, dass du es dir mal angesehen hast.
Ich sehe gerade nicht, was du meinst?! Wieso ist da der Fehler und was ist oben zu sehen? (Kann deinen Codeblock nicht richtig interpretieren).
Private Nachricht senden Benutzer-Profile anzeigen

Winkow
Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 10.06.2013, 14:51     Titel:
  Antworten mit Zitat
Nooster hat Folgendes geschrieben:
Kann deinen Codeblock nicht richtig interpretieren.

was verstehst du am codeblock nicht? A(8,7) ist bei dir t laut thomas sollte es -t sein
Private Nachricht senden Benutzer-Profile anzeigen

Nooster
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 24.05.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.06.2013, 15:42     Titel:
  Antworten mit Zitat
Winkow hat Folgendes geschrieben:

was verstehst du am codeblock nicht?


Ich weiß auch nicht, ich bin blöd. ^^

Danke Thomas84, das ist der Fehler!!! Smile
Private Nachricht senden Benutzer-Profile anzeigen

Nooster
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 24.05.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.06.2013, 15:52     Titel:
  Antworten mit Zitat
Ich habe jetzt aus dem „Problem“, also der Lösung eines Fachwerks mit Matlab, einen Blogartikel in Form eines HowTos gemacht.

Wen es interessiert, der kann es sich ja mal ansehen: Smile

Link
Private Nachricht senden Benutzer-Profile anzeigen
