lineare Regression auf semilog



Cassk
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 03.05.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.05.2019, 17:13     Titel: lineare Regression auf semilog
  Antworten mit Zitat
Hallo, ich will mit MATLAB einen lineare Regression auf in einem semilog Diagramm machen. Leider macht Matlab die Regression immer nichtlinear. Kann mir vllt jemand helfen?

Das ist mein Code:

Code:

U_fit_BSZ = [-0.2895,-0.3272,-0.3391,-0.3599,-0.3776,-0.3923,-0.3970,-0.4029,-0.4166,-0.4275,-0.4412,-0.4579,-0.4695,-0.4803,-0.4930,-0.5059,-0.51079,-0.5214,-0.5321,-0.5439,-0.5556,-0.5634,-0.5763;
             0.02030,0.05000,0.06510,0.09550,0.12490,0.18610,0.19920,0.21490,0.24430,0.27500,0.30450,0.36600,0.39440,0.42520,0.45460,0.48500,0.500100,0.54520,0.57460,0.60470,0.63420,0.64890,0.67960];
X_RG_BSZ = log10(U_fit_BSZ(2,:));

x_BSZ = polyfit(X_RG_BSZ,U_fit_BSZ(1,:),1);                                % linear regression
m_BSZ = -x_BSZ(1);                                                         % slope
log_i_0_BSZ = x_BSZ(2)/m_BSZ;                                              % intercept with y-axis
i_0_BSZ = 10^log_i_0_BSZ;


figure(1);
semilogx(X_RG_BSZ, U_fit_BSZ(1,:), 'o', 'color', [0,0.4470,0.7410], 'linewidth',1.7);
hold on;
semilogx(X_RG_BSZ, polyval(x_BSZ,X_RG_BSZ),'-r', 'linewidth',1.7);
hold off;
xlabel('{\itlog |i|}  in A/cm^2', 'fontsize', 11);
ylabel('{\itU_{Act}}  in V', 'fontsize', 11);
set(gca, 'fontsize', 11);
set(gca, 'fontname', 'Times New Roman');
% xlim([-1,1]);
% ylim([-2 ,0.7]);
legend('Data','Regression');
legend('Location','southeast');
hold off;

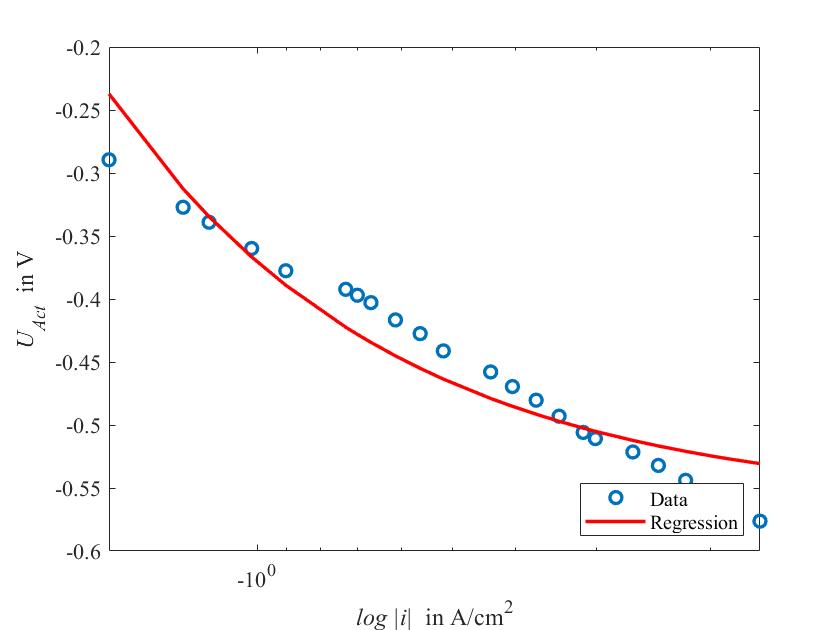

Anbei noch das Diagramm, das ich erhalte.

Liebe Grüße und vielen lieben Dank!

 Beschreibung:
Diagramm

Download
 Dateiname:  Plot.jpg
 Dateigröße:  30.58 KB
 Heruntergeladen:  42 mal
