Länge in Abhängigkeit von einem Winkel



l_schwizer

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.11.2021, 12:55     Titel: Länge in Abhängigkeit von einem Winkel
  Antworten mit Zitat
Hallo zusammen,

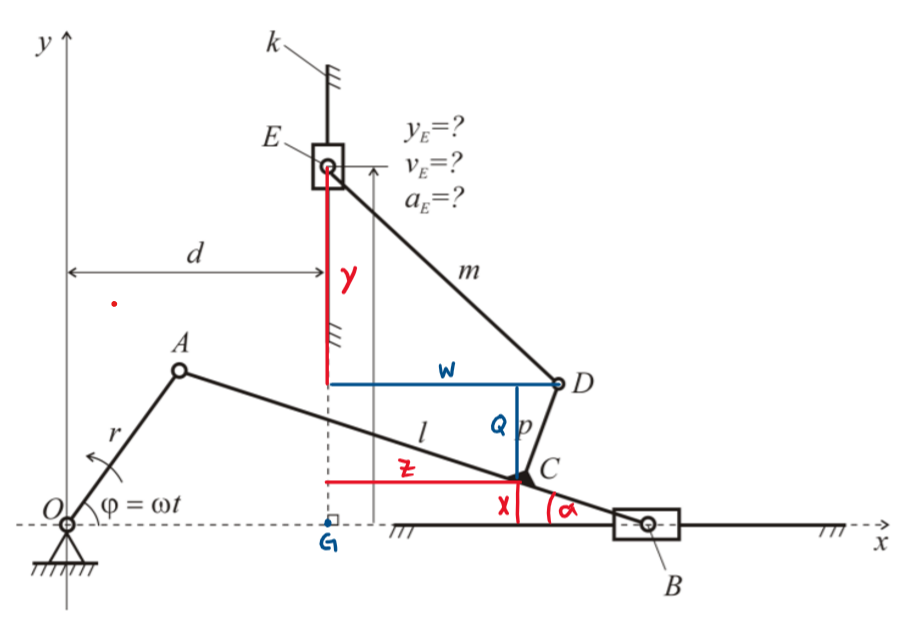

Ich bin ein Matlab Anfänger und habe jetzt während meines Studiums zum ersten mal damit zu tun. Uns wurde eine Aufgabe gestellt die wir mit Hilfe von Matlab lösen sollen. Das bild mit der Aufgabenstellung habe ich angehängt.

Es handelt sich um einen Mechanismus mit zwei Gleitplatten.
Sobald sich der Winkel φ ändert, ändern sich automatisch auch die Distanzen OB und EG. Die Aufgabe ist es herauszufinden bei welchem Winkel φ die Grösste Distanz zwischen E und G liegt. Gegeben sind alle Längen der Hebel und die Länge d.

Ich habe versucht einen Code zu schreiben der aber leider nicht wie gewünscht funktioniert:

Code:
clear; clc;
r=0.5; l=0.8;
m=0.85; p=0.3;
d=0.65;
phi=0:0.001:pi

for j=(phi)
    OB=r*cos(j)+sqrt(l^2-r*r*sin(j).*sin(j))
    a=asin(r/(l/sin(j)))
    x=l/4*sin(a)
    z=OB-d-(l/4*cos(a))
    q=p*cos(a)
    w=z+p*sin(a)
    y=sqrt(m^2-w^2)

    EG=x+q+y
end

min=EG(1); max=EG(1);
for k=2:3142
    if (min>EG(k))
        min=EG(k);
    end

    if (max<EG(k))
        max=a(k);
    end
end

disp(min); disp(max)



Der Code soll den Winkel φ von 0 bis pi in den Abständen 0.001rad durchprobieren.

Leider weiss ich jetzt nicht mehr weiter. Wäre froh wenn jemand eine Antwort hat.

 Beschreibung:

Download
 Dateiname:  Aufgabenstellung.png
 Dateigröße:  89.31 KB
 Heruntergeladen:  11 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 23.520
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.11.2021, 13:32     Titel:
  Antworten mit Zitat
Hallo,

du überschreibst in jeder Iteration die vorherigen Ergebnisse. Du müsstest indizieren:
Code:

etc.

Wenn du durchgängig .* ./ .^ verwendest, sollte die Schleife aber unnötig sein: du kannst mit dem Vektor phi arbeiten und bekommst direkt die Vektorergebnisse für alle Variablen.

Wenn du Minimum oder Maximum finden willst, solltest du die Befehle min und max verwenden. Variablen sollte man nicht min oder max benennen, weil so sonst die entsprechenden Befehle überlagert werden.

Strichpunkte am Zeilenende unterdrücken den Output und vermeiden, dass dir das Command Window "zugespammt" wird.

Grüße,
Harald
