logspace Matlab



cola21

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.05.2014, 22:31     Titel: logspace Matlab
  Antworten mit Zitat

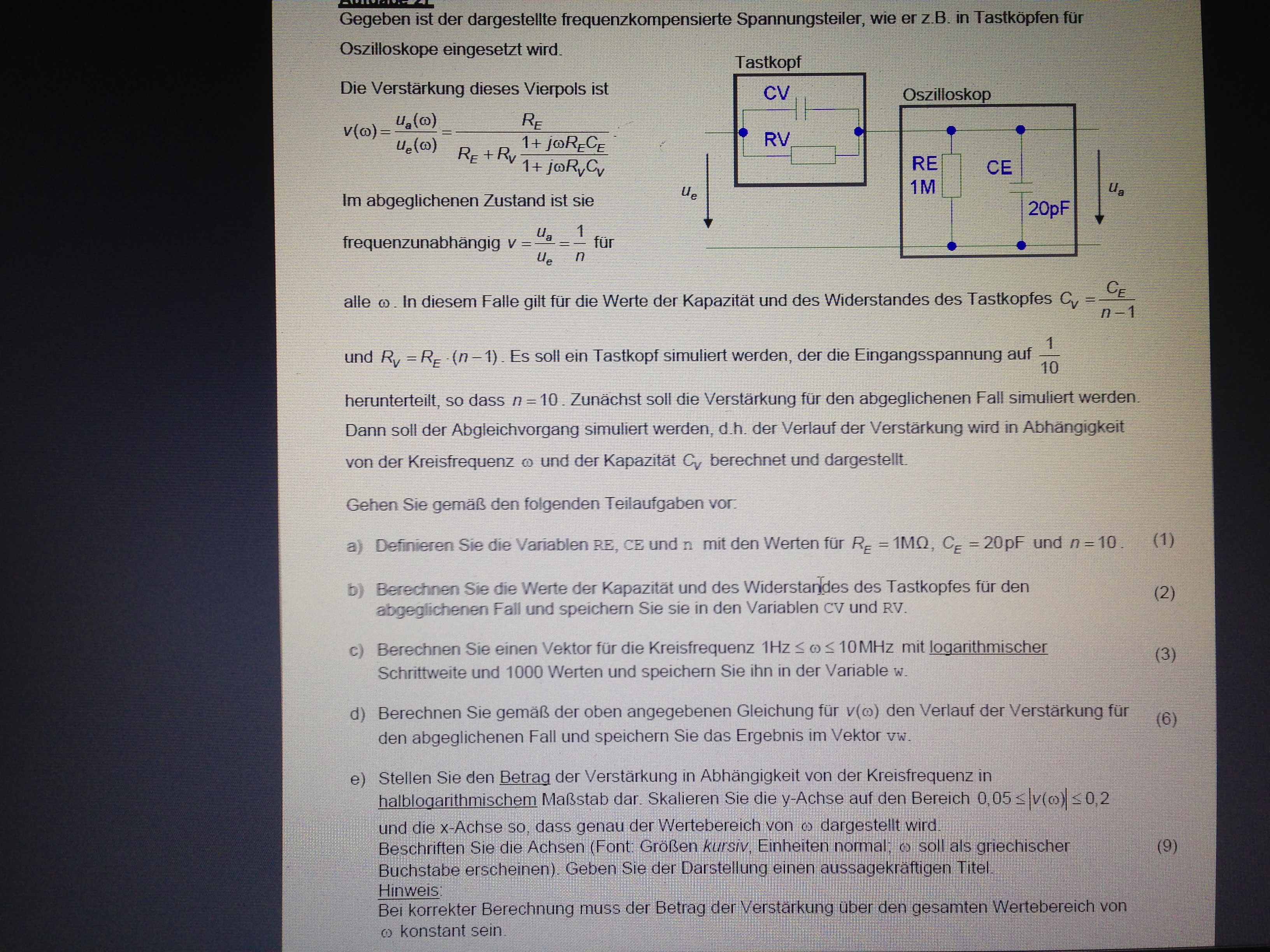

Hallo leute ich verstehe bei dieser matlab aufgabe grad nicht wie die hier auf den logspace befehl bei der c) kommen:

Code:



Re = 1e+6;
Ce = 20e-12;
n = 10;

%b)

Cv = Ce/(n-1);
Rv = Re*(n-1);


%c)

w = logspace(0,7,1000);





Warum wählen die genau hier die 7 ?


w = logspace(0,7,1000);

Das verstehe ich nicht?

 Beschreibung:

Download
 Dateiname:  IMG_0473.JPG
 Dateigröße:  3.94 MB
 Heruntergeladen:  479 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 29.05.2014, 22:47     Titel:
  Antworten mit Zitat
Hallo,

die obere Grenze ist 10 MHz, also 10^7 Hz.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

cola21

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.05.2014, 23:39     Titel:
  Antworten mit Zitat
Mega hat doch die Einheit 10^6 warum 7 dann ?

Hast du auch paar Tipps für die e) für mich?

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.05.2014, 09:18     Titel:
  Antworten mit Zitat
Hallo,

ja, Mega ist 10^6, aber es steht ja noch eine 10 davor.

Wo genau ist das Problem mit e) ?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

cola21

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2014, 10:03     Titel:
  Antworten mit Zitat
Wieso steht da genau eine 10 davor , das verstehe ich nicht?

Ich verstehe nicht so genau bei der e), wie ich das genau halblogarithmsich darstellen soll?

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.05.2014, 10:08     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Wieso steht da genau eine 10 davor , das verstehe ich nicht?

Weil der Aufgabensteller es so möchte?

Zitat:
Ich verstehe nicht so genau bei der e), wie ich das genau halblogarithmsich darstellen soll?

Code:


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

cola21

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2014, 14:24     Titel:
  Antworten mit Zitat
doc semilogx(0,7,1000);


Aber bei der y Achse bin ich mir jetzt nicht sicher . Wie kriege ich da genau die Werte ?

0,5 USW ?

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.05.2014, 15:29     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
doc semilogx(0,7,1000);

Mir ist nicht klar, was du damit sagen möchtest.

Zitat:
Aber bei der y Achse bin ich mir jetzt nicht sicher . Wie kriege ich da genau die Werte ?

0,5 USW ?

Auch hier verstehe ich die Frage nicht. Was bedeutet "die Werte kriegen"?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

cola21

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2014, 17:10     Titel:
  Antworten mit Zitat
Der Wertebereich fängt ja bei 0,05hz aus.

Oder wie soll ich jetzt genau die yAchse skalieren ?

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.05.2014, 19:17     Titel:
  Antworten mit Zitat
Hallo,

Code:


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

cola21

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2014, 20:30     Titel:
  Antworten mit Zitat
Tut mir leid vielleicht blöde frage aber welche

ylim([0.05,0.2]);

So ?

Für die xAchse dann so:

xlim([1,10]);

Richtig ?

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.05.2014, 21:43     Titel:
  Antworten mit Zitat
Hallo,

das kommt drauf an, welchen Bereich der y- bzw. x-Achse du sehen willst.

Für die y-Achse entspricht deine Wahl ja der Angabe, und auch für die x-Achse sollte es aus der Angabe hervorgehen, wie die Skalierung gewählt werden soll.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

cola21

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.05.2014, 11:15     Titel:
  Antworten mit Zitat
semilogx(w,abs(vw)); %2
axis([min(w) max(w) 0.05 0.2]) %2
xlabel('{\it\omega} in [Hz]') %2
ylabel('|{\itv(\omega)}|') %2
title('Frequenzabhängiger Spannungsteiler im Kompensationsfall'

So haben sie es in der Musterlösung gemacht.

Kannst du mir erklären was das hier bewirkt?

axis([min(w) max(w) 0.05 0.2])

Ist es das gleiche was ich mit ylim und xlim gemacht hab?

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 31.05.2014, 11:25     Titel:
  Antworten mit Zitat
Hallo,

wenn du einen Befehl nicht verstehst, lies bitte die Doku dazu:
Code:


Damit kannst du dir deine Frage selbst mit einem "ja" beantworten.

Grüße,
Harald

P.S.: Code bitte in der Code-Umgebung posten.
Private Nachricht senden Benutzer-Profile anzeigen

cola21

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.05.2014, 12:29     Titel:
  Antworten mit Zitat
Da aber ich über diesen Weg keine Lösung habe :

Code:



War der x Achsenabschnitt so richtig?
