Verfasst am: 02.07.2011, 22:30
Titel: LUT oder Interpolation
Hallo liebe Matlab-Gemeinde,

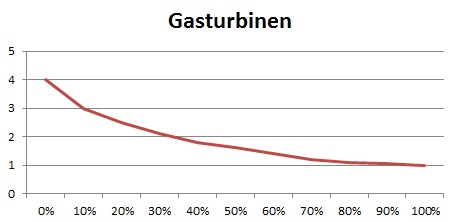

Wie kann ich das in der folgenden Grafik dargestellte in Matlab realisieren.
Ich habe einen Vektor für die x- Achse und einen Vektor für die Y-Achse.
x-Achse
0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1
y-Achse
4
3
2,5
2,1
1,8
1,6
1,4
1,2
1,1
1,05
1
WIe kann ich es realisieren, dass ich bei eingabe der x-Achse die entsprechenden Werte der Y-Achse erhalte? Funktioniert das über eine Look Up Table oder Interpolation? oder wie auch immer?
x = [00.10.20.30.40.50.60.70.80.91];
y = [432.52.11.81.61.41.21.11.051];
x_eingabe = 0.32; % Vorgabe x Werte -> y Wert ermitteln
x_min = min(x);
x_max = max(x);
% Schrittweite der Interpolation % den Faktor 10 evtl. anpassen um die Schrittweite zu erhöhen/ verkleinern (für den plot). Wenn nur der Y Wert interessiert, kann man es auch weglassen
df = (x_max - x_min)*x_eingabe/10;
% neue X Achse mit Schrittweite df
xi = x_min:df:x_max;
% interpoliere Y Werte [yi] = interp1(x,y,xi);
% Suche in xi den eingebenen X-Wert
index = find(xi == x_eingabe) % x_eingabe -> y Wert
yi(index) plot(x,y,'o',xi,yi,xi(index),yi(index),'r*')
