Maschengleichung aus Netzliste |
|
| Abdoulaye |
Forum-Anfänger
|
 |
Beiträge: 25
|
|
|
|
Anmeldedatum: 27.03.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 06.06.2013, 10:19
Titel: Maschengleichung aus Netzliste
|
 |
Hallo alle zusammen,
ich muss aus einer Netzliste die Maschengleichung und die Gleichung der Komponenten aufstellen. Meine Schaltung besteht aus einer Wiedersatnd, eine Spule und ein Kondensator.
Ich habe die Netzliste eingelesen und die Gleichung der Komponenten aufgestellt. Ich weiß aber nicht wie kann die Maschengleichung aus der Netzliste aufstellen. Nach meine Recherche , muss die Schaltung als Graf interpretiert werden.
würde mich freuen wenn jemand helfen könnte.
Veilen dank im voraus

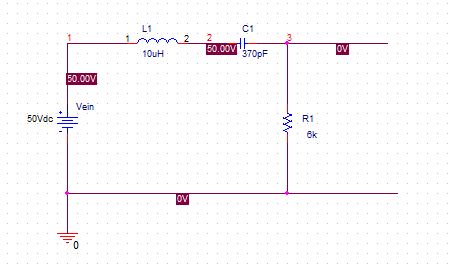

Im Anhang finden Sie die Schaltung und meine Matlab code
Die Netzliste der Schaltung :
*source REIHENSCHING2
V_Vein 1 0 50Vdc
R_R1 0 3 6k
C_C1 2 3 370pF
L_L1 1 2 10uH
| Beschreibung: |
|
Download |
| Dateiname: |
LunzeVerfahren.m |
| Dateigröße: |
4.2 KB |
| Heruntergeladen: |
314 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Schaltung.JPG |
| Dateigröße: |
26.4 KB |
| Heruntergeladen: |
353 mal |
_________________
Viele Grüße
|
|
|
|
|
|
|
|
|
