Verfasst am: 16.11.2008, 14:56 Titel: Matlab 2008a Problem grafische 3D Darstellung

Hallo,
habe Matlab 2008a als Mac Version, bin Student und muss mich nun ein wenig in Matlab reinfinden.

Nun habe ich folgendes Problem, ich soll die Rosenbrock-Funktion mit Hilfe von surf grafisch darstellen. Aber egal was ich versuche, es kommt immer die Fehlermeldung: "too many input Arguments".

Ich habe dies auch mit den Beispielfunktion von Matlab und einigen aus dem Internet versucht--> leider mit dem selber Ergebnis.

Daher vermute ich beinahe einen Fehler in surf.m oder sowas? Kann mir da jemand helfen?

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 16.11.2008, 16:19 Titel:

Hallo,

Man kann sehr schwer an dein Problem rangehen. Ich bin z.B kein Mathematiker
Bitte mache doch mehr Angaben, was übergibst du denn genau?
Beispiel wäre sehr hilfreich

Mac-User

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 16.11.2008, 16:38 Titel:

ja ist schwierig.
also so sieht die Hauptfunktion aus:

Zitat:

%%
y1=-2:4/25:2;
y2=-2:0.2:3;
z=rosenbrock(y1,y2);
size(z),
figure(6),
surf(y1,y2,z),

und das ist die rosenbrock funktion

Zitat:

function[z]=rosenbrock(x,y)
for i1=1:length(x)
for i2=1:length(y)
z=(1-x).^2+100*(y-x.^2).^2;
end
end

im moment nur das wesentlich.

aber ich auch das beispiel von Matlab versucht:

Zitat:

[X,Y,Z] = peaks(30);
surfc(X,Y,Z)
colormap hsv
axis([-3 3 -3 3 -10 5])

selbes Ergebnis:

Zitat:

??? Error using ==> surf
Too many input arguments.

Deshalb glaub ich da beinahe an einen bug.

Bin für jede Hilfe dankbar.

Maddy

Ehrenmitglied


	Beiträge: 494

	Anmeldedatum: 02.10.08

	Wohnort: Greifswald

	Version: ---

Verfasst am: 16.11.2008, 16:59 Titel:

Die for schleifen in der Rosenbrockfunktion haben so wie sie jetzt ausgeführt werden, überhaupt keine Funktion und könnten also weggelassen werden. Dabei müsste man dann nochmal über den eigentlichen Sinn und die Ausgabe der Funktion reden.

Grundsätzlich glaube ich, dass du falsche Eingaben bei surf machst, denn X,Y,Z müssen Matrizen sein. Du kannst ja mal einfach eine Matrix Z erstellen und sie dann mit surf(Z) plotten, wenn das nicht geht, gibts ein Problem, wobei ich davon nicht ausgehe. Teste das einfach mal, dann sehen wir weiter.
_________________

>> why
The computer did it.

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 16.11.2008, 17:10 Titel:

Genau, Maddy hat recht, die Eingaben müssen Matrizen sein.
sonst kommt folgende Fehlermeldung, zumindest unter R2007b

Zitat:

??? Error using ==> surf at 75
Z must be a matrix, not a scalar or vector.

Error in ==> testsurf at 8
surf(y1,y2,z),

Aber von anderer Seite stimmt etwas mit Matlab wirklich nicht
denn zumindest Beispiel aus Matlab - Hilfe müsste durchlaufen.

Code:

[X,Y,Z] = peaks(30);
surfc(X,Y,Z)
colormap hsv
axis([-3 3 -3 3 -10 5])

Funktion ohne Link?

Hab im Moment zur Hand nur 2007b,
Über 2008a kann ich erst morgen eine Aussage machen.

Mac-User

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 16.11.2008, 17:11 Titel:

Ja danke für die Tipps. Eine Dozentin meinte, ich müsse dies einbauen...???

So hab deine Vorschlag versucht.

Zitat:

function test1
z=[1 2 3; 4 5 6; 7 8 9];
surf(z),

Ergebnis:

Zitat:

Error in ==> test1 at 3
surf(z),
??? Error using ==> surf
Too many input arguments.

Error in ==> test1 at 3
surf(z),

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 16.11.2008, 17:23 Titel:

Hab jetzt etwas überlegt,
und bin eigentlich zu Schluß gekommen, dass eigentlich nicht möglich ist, dass der Fehler bei Matlab liegt. Denn Matlab hat in R2008a an dieser Funktionen ja nichts verändert.
Aber wie gesagt kann erst morgen mit Sicherheit das ausschliessen

Es kann noch daran liegen, dass du irgend wo eine Funktion (M-File) liegen hast. Welches gleichen Namen hat.

versuche in Matlab -Konsole mit which das abzufragen.

Code:

which surf
% oder
which surfc

Funktion ohne Link?

sollte aus folgenden Paketen stammen:

Zitat:

MATLAB\R2007b\toolbox\matlab\graph3d\surf.m
MATLAB\R2007b\toolbox\matlab\specgraph\surfc.m

Mac-User

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 16.11.2008, 17:36 Titel:

Ok.... ich glaub das war es...habe beim suchen dann 2 surf.m gefunden.
eine habe ich umbenannt, die mir nicht richtig schien.

Jetzt kommt der Fehler

Zitat:

??? Error using ==> surf at 70
Z must be a matrix, not a scalar or vector.

Muss jetzt also die Matrizen erzeugen lassen, damit die rosenbrock-funktion geplottet wird?

Danke erstmal für die super Hilfe!

Maddy

Ehrenmitglied


	Beiträge: 494

	Anmeldedatum: 02.10.08

	Wohnort: Greifswald

	Version: ---

Verfasst am: 16.11.2008, 17:44 Titel:

Ich tippe mal stark darauf, dass du für jede Kombination aus x und y die Funktion berechnen willst. Dann sollte die Rosenbrook-Funktion wie folgt aussehen:

Code:

function[X,Y,Z]=rosenbrock(x,y)

[X,Y]=meshgrid(x,y); % Matrizen für x und y

Z=(1-X).^2+100.*(Y-X.^2).^2;

Funktion ohne Link?

und dann einfach mittels surf(X,Y,Z) plotten.
_________________

>> why
The computer did it.

Mac-User

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 16.11.2008, 17:55 Titel:

Sieht schon gut aus.
Passt fast. Die Aufgabe lautet:

und das Bild sollte so aussehen:

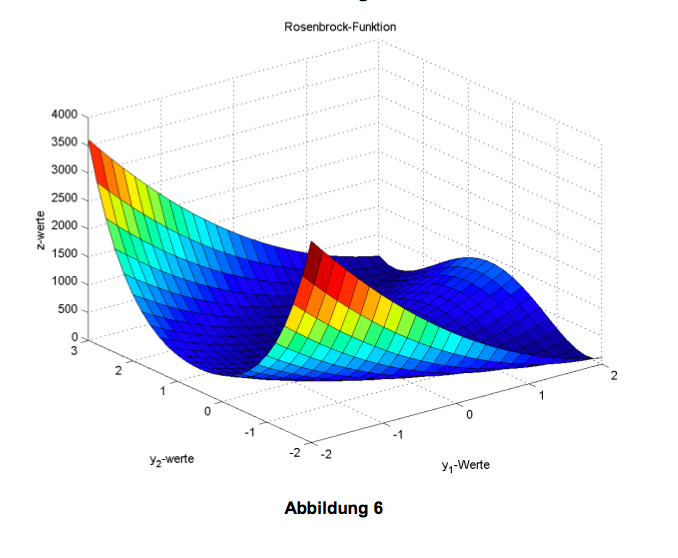

Bild 3.png

Beschreibung:

Und das Ziel der Abbildung

Download

Dateiname:

Bild 3.png

Dateigröße:

142.05 KB

Heruntergeladen:

696 mal

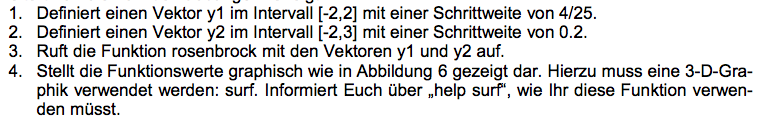

Bild 2.png

Beschreibung:

Die Aufgabe

Download

Dateiname:

Bild 2.png

Dateigröße:

41.69 KB

Heruntergeladen:

686 mal

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 16.11.2008, 19:58 Titel:

Einfach das Z-Matrix transponieren

Code:

function testsurf()
%%
y1=-2:4/25:2;
y2=-2:0.2:3;
[x,y,z]=rosenbrock(y1,y2);
size(z)
figure;

surf(x,y,z);

function[X,Y,Z]=rosenbrock(x,y)

[X,Y]=meshgrid(x,y); % Matrizen für x und y

Z=(1-X).^2+100.*(Y-X.^2).^2;
Z=Z';

Funktion ohne Link?

Zuletzt bearbeitet von denny am 16.11.2008, 19:59, insgesamt einmal bearbeitet

Maddy

Ehrenmitglied


	Beiträge: 494

	Anmeldedatum: 02.10.08

	Wohnort: Greifswald

	Version: ---

Verfasst am: 16.11.2008, 19:58 Titel:

Einfach surf(Y,X,Z) und dann noch Achsenbeschriftung mittels der "...label"-funktionen. Grundsätzlich solltest du bei der Aufgabe lernen mit Matrizen in Matlab umzugehen bzw. diese zu Erzeugen.
_________________

>> why
The computer did it.

Mac-User

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 16.11.2008, 21:50 Titel:

Also ich bin begeistert! Hat wirklich super geklappt!!! Dankeschön. Da werde ich mich doch hier bei Gelegenheit gleich mal anmelden. Werd als Verfahrenstechniker sicher noch viel mehr mit Matlab arbeiten.

Danke!!!
