Verfasst am: 29.12.2013, 00:49 Titel: Matlab Übungsaufgabe

Hallo leute ich habe gerade bei einer Matlab Übungsaufgabe Probleme .

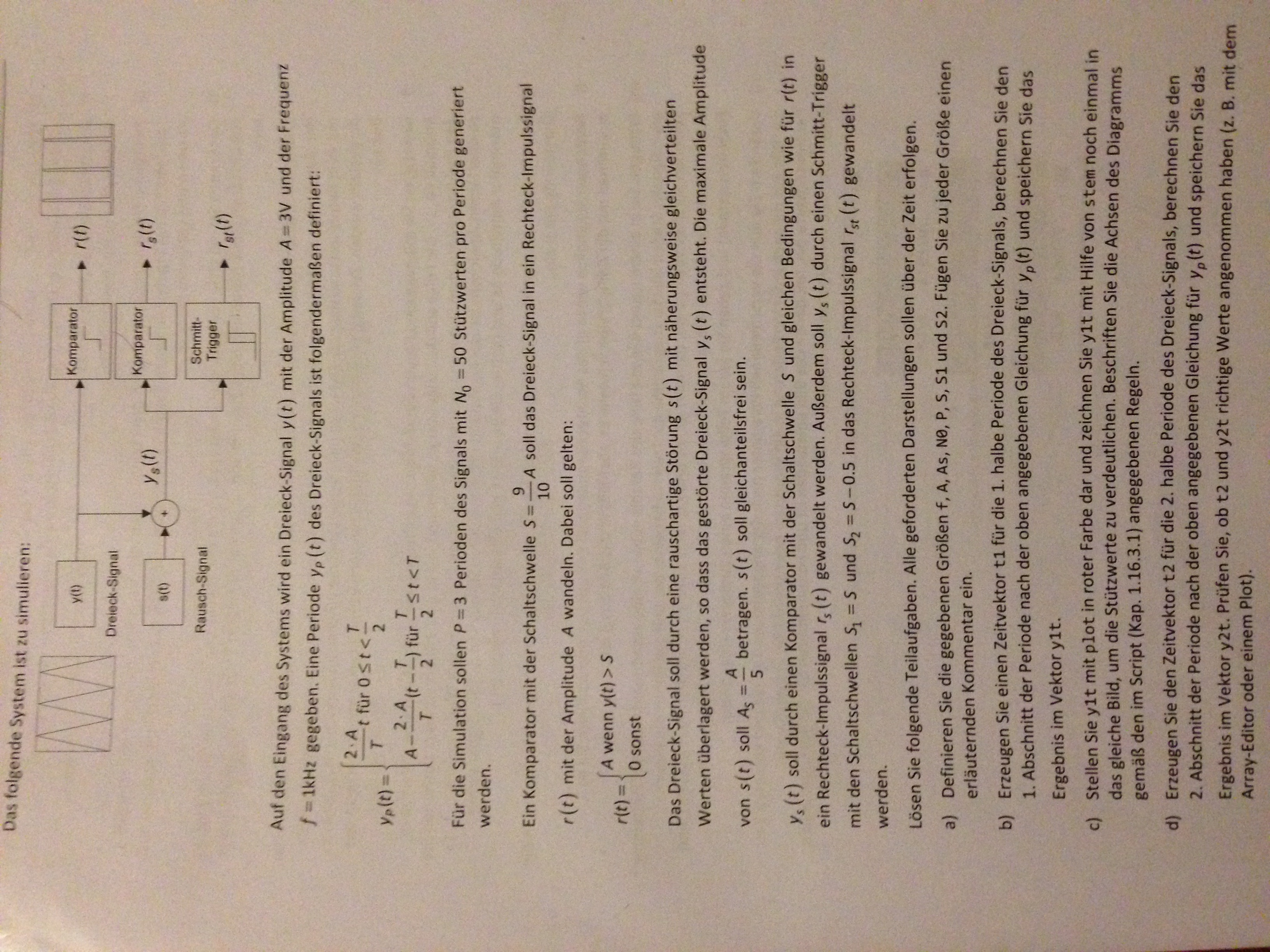

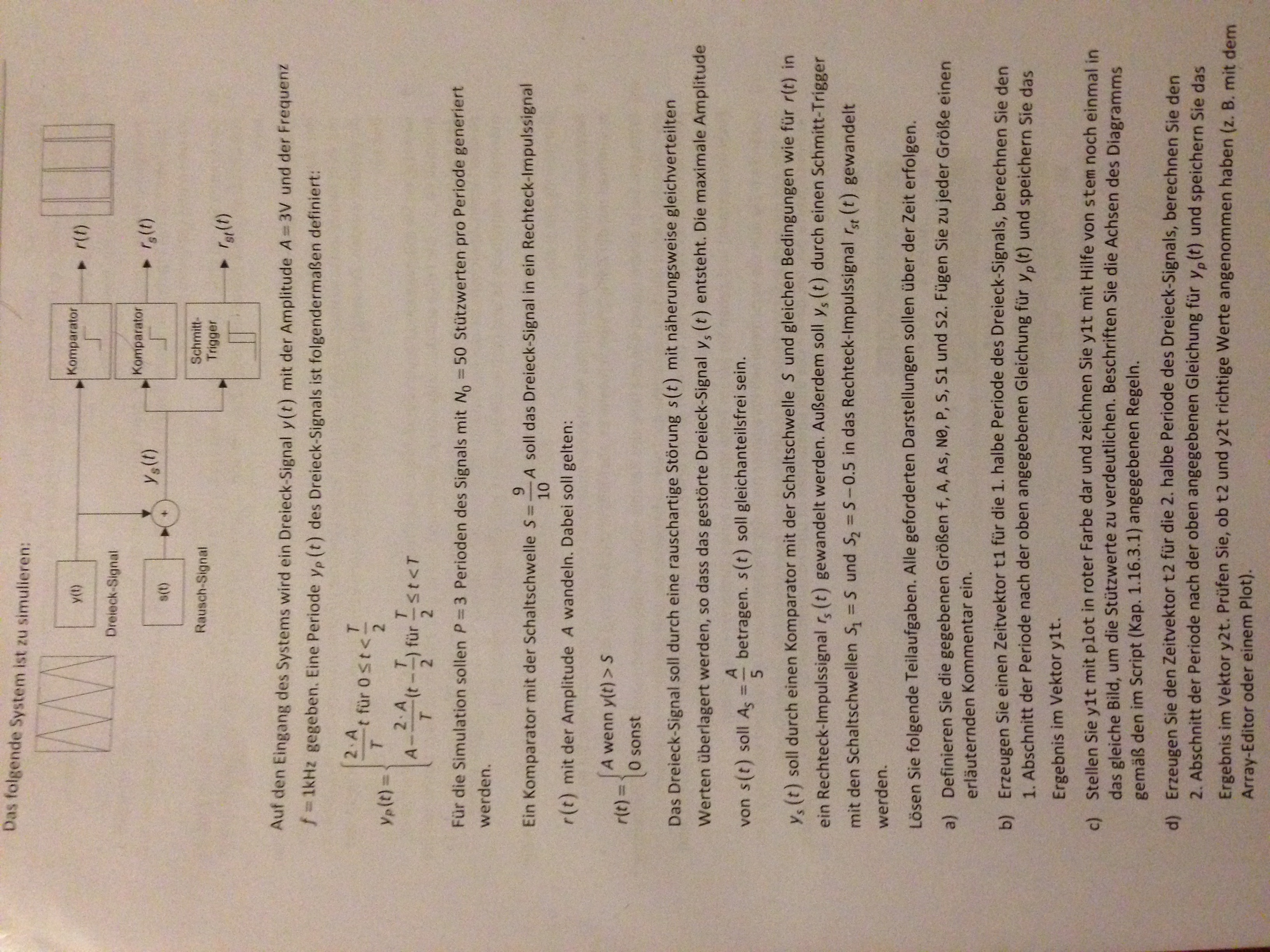

Die Aufgabe poste ich euch als Foto.

Mein code soweit:

Code:

%a)

f=1000; % Frequenz der periodischen Signale
A=3; % Amplitude Dreieck
As=A/20; % Amplitude Störsignal
N0=50; % Stützwerte pro Periode
P=3; % Anzahl der Perioden
S=9*A/10; % Komparatorschwelle
S1=S; % Schmitt-Trigger-Schwellen
S2=S-0.5;

%b)

T = 1/f;
dt = T/N0;
t1 = (0:dt:T/2);

y1t = 2*A/T *t1;

%c)

figure

plot( t1, y1t, 'r' );
xlabel('{\itt}/s')
ylabel('\itx(t)')

hold on

stem( t1 , y1t, 'b')

%d)

t2 = ( T/2:dt: T);
y2t = A - 2*A/T *(t2 - T/2)

%e)

yPt = [ y1t y2t]

yt = repmat(yPt,P)

%f)

Funktion ohne Link?

Habe ich diese Vektoren richtig definiert ?

Da war ich mir nicht sicher:

t1 = (0:dt:T/2);

t2 = ( T/2:dt: T);

Bei der e) war ich hier nicht ganz sicher :

yt = repmat(yPt,P) ?

Bei der f) habe ich leider noch keinen Ansatz.

Vielleicht könnt ihr mir tips geben wie ich dort vorgehen soll?


Beschreibung:

Download

Dateiname:


Dateigröße:

2.62 MB

Heruntergeladen:

487 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

2.58 MB

Heruntergeladen:

478 mal

Sirius3

Forum-Guru


	Beiträge: 441

	Anmeldedatum: 12.11.11

	Wohnort: ---

	Version: ---

Verfasst am: 29.12.2013, 13:31 Titel:

Hallo Lab21,
glaubst Du ernsthaft, hier liest sich jemand Deine Aufgaben durch???
Dazu ist doch Dein Tutor da, dass er Dir bei Fragen hilft.
Wenn Du konkrete Fragen hast, kannst Du sie hier ja gerne stellen, aber bitte keine seitenweise gescannten Übungsblätter.

Lab21

Themenstarter

Forum-Anfänger


	Beiträge: 38

	Anmeldedatum: 10.11.13

	Wohnort: ---

	Version: ---

Verfasst am: 29.12.2013, 17:31 Titel:

Ok in meiner musterlösung haben die die Zeitvektoren so berechnet:

Code:

t1=0:dt:T/2-dt;

%d)

t2 = ( T/2:dt: T -dt);
y2t = A - 2*A/T *(t2 - T/2)

Funktion ohne Link?

Kann mir jemand erklären warum die hier bei den Zeitvektoren jeweils -dt abziehen am Ende?

Code:

t1=0:dt:T/2-dt;

%d)

t2 = ( T/2:dt: T -dt);

Funktion ohne Link?

Das verstehe ich einfach nicht

Und wieso haben die hier bei der repmat Funtion in der musterlösung eine 1 reingeschrieben ?

Code:

yt=repmat(yPt,1,P);

Funktion ohne Link?

Das verstehe ich nicht.

Und bei der f)
steht in der musterlösung das hier:

Code:

N=length(yt);
t=dt*(0:N-1);
figure
plot(t,yt,'r')
hold on
stem(t,yt)
xlabel('{\itt/s}')
ylabel('\ity(t)')

Funktion ohne Link?

ich verstehe hier nur nicht warum die genau das hier machen ?

Code:

N=length(yt);
t=dt*(0:N-1);

Funktion ohne Link?

Wie kommen die darauf?

Für eine erklärung wäre ich dankbar.

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 29.12.2013, 22:46 Titel:

Hallo,

es ist recht mühsam, die Aufgaben in der zur Verfügung gestellten Form zu lesen.

Zitat:

Kann mir jemand erklären warum die hier bei den Zeitvektoren jeweils -dt abziehen am Ende?
t1=0:dt:T/2-dt;

So ist T/2 nicht mehr im Vektor enthalten. Was die Absicht dahinter ist, weiß ich nicht. Sollte jedoch aus der Aufgabe hervorgehen.

Zitat:

t2 = ( T/2:dt: T -dt);
Das verstehe ich einfach nicht

Was genau verstehst du nicht?
Es ist ein Vektor von T/2 in Schritten von dt bis T-dt

Zitat:

yt=repmat(yPt,1,P);

Das verstehe ich nicht.

So wird yPt nur P mal nebeneinandergeschrieben. Ohne die 1 würde es P mal untereinander und P mal nebeneinandergeschrieben - ähnlich wie zeros(10).

Zitat:

N=length(yt);
t=dt*(0:N-1);
Wie kommen die darauf?

So generiert man einen Vektor mit N Elementen, anfangend bei 0, Schrittweite dt. Kann man als kleinen Trick ansehen.

Grüße,
Harald

Lab21

Themenstarter

Forum-Anfänger


	Beiträge: 38

	Anmeldedatum: 10.11.13

	Wohnort: ---

	Version: ---

Verfasst am: 29.12.2013, 23:15 Titel:

Was genau verstehst du nicht?
Es ist ein Vektor von T/2 in Schritten von dt bis T-dt

wie kommen die auf das hier:

T-dt ??

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 29.12.2013, 23:51 Titel:

Hallo,

der Vektor soll bis T gehen, aber T soll nicht mehr Element des Vektors sein. Der letzte Punkt ist damit T-dt.

Ich würde vorschlagen, dass du dich an die Betreuer der Übung wendest. So können ggf. auch die Musterlösungen verbessert (z.B. ausführlicher kommentiert) werden.

Grüße,
Harald
