Matlab FCN mit Stateflow ersetzen! Funktioniert nicht



JaSoIstEs
Forum-Guru

Forum-Guru


Beiträge: 266
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2019b
     Beitrag Verfasst am: 14.06.2019, 13:24     Titel: Matlab FCN mit Stateflow ersetzen! Funktioniert nicht
  Antworten mit Zitat
Hallo Leute,

ich wollte mal ein wenig das stateflow für mich entdecken und habe eine Matlab FCN die nichts anderes ist als ein "state diagram" ist mit einem stateflow ersetzt.
Leider bekomme ich einen Haufen Fehler mit dem ich so gar nicht gerechnet hätte.

meine Matlab FCN sieht wie folgt aus:

Code:

 function [w_e,theta_e,Iq_ref,motor_state] = fcn(ramp_endspeed,w_e_ramp,theta_e_ramp,w_e_foc,theta_e_foc,Iq_ref_foc,Iq_ramp,pre_motor_state)


if pre_motor_state == 1
    w_e = w_e_ramp;
    theta_e = theta_e_ramp;
    Iq_ref = Iq_ramp;
    if w_e_ramp >= ramp_endspeed
        motor_state = 2;
    else
        motor_state = 1;
    end

elseif pre_motor_state == 2
    w_e = w_e_foc;
    theta_e = theta_e_foc;
    Iq_ref = Iq_ref_foc;
    motor_state = 2;
else
    w_e = 0;
    theta_e = 0;
    Iq_ref = 0;
    motor_state = 1;
end



und mein stateflow wie in den angehängten Bildern.

Ich danke euch vielmals im Voraus.

LG

 Beschreibung:
Error

Download

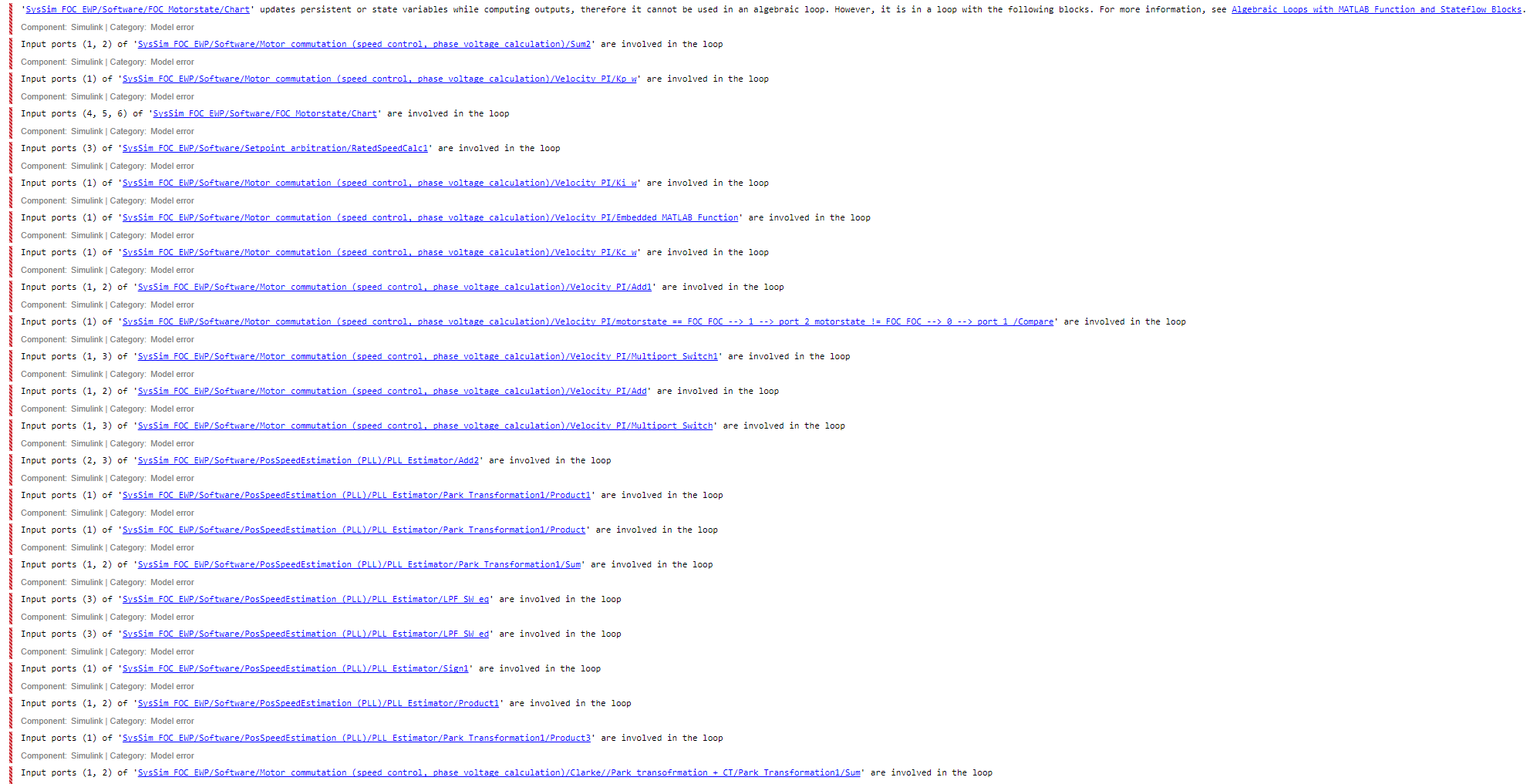

 Dateiname:  Error.png
 Dateigröße:  160.77 KB
 Heruntergeladen:  385 mal
 Beschreibung:

Download

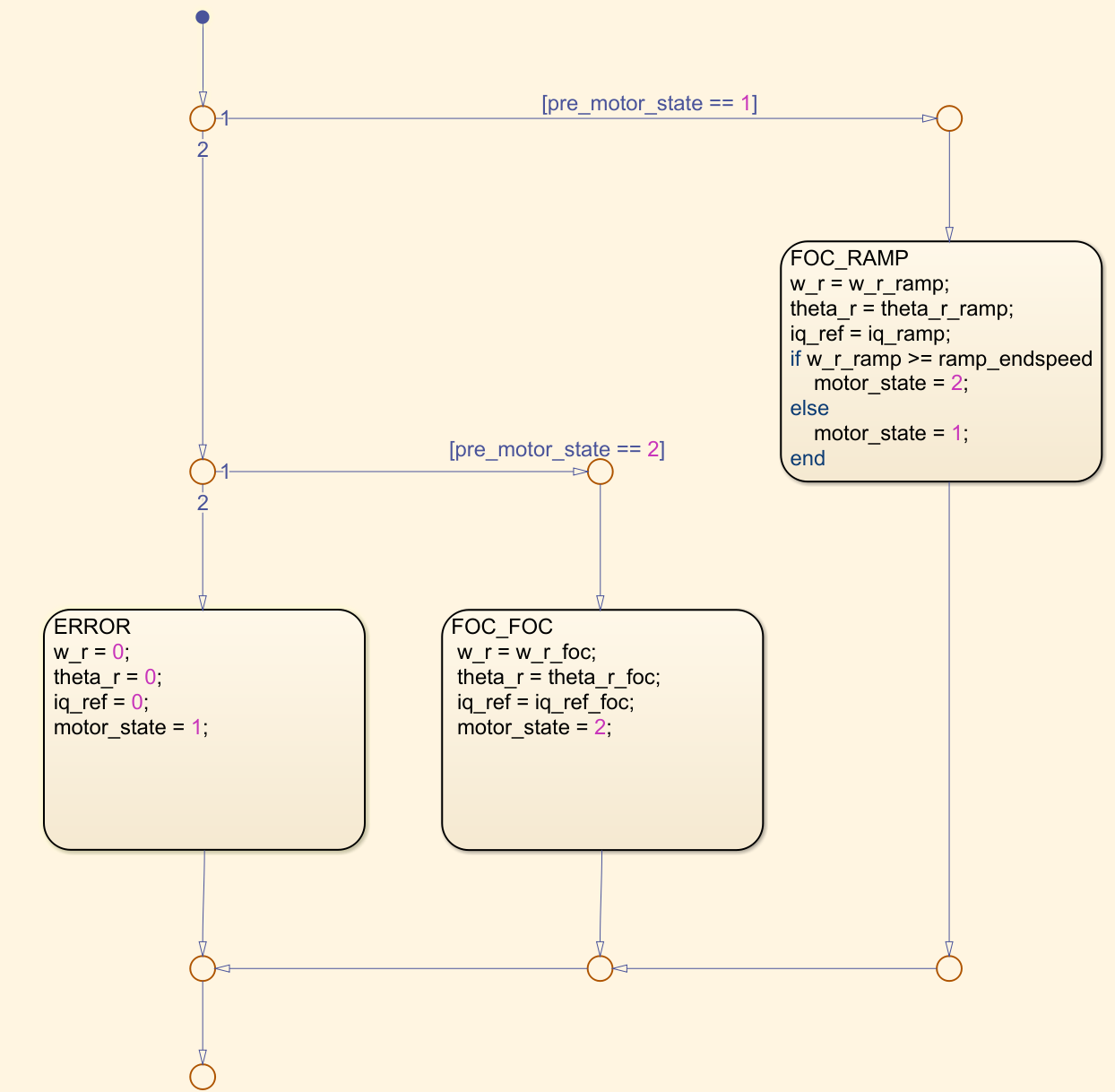

 Dateiname:  Stateflow.png
 Dateigröße:  97.41 KB
 Heruntergeladen:  378 mal
 Beschreibung:

Download

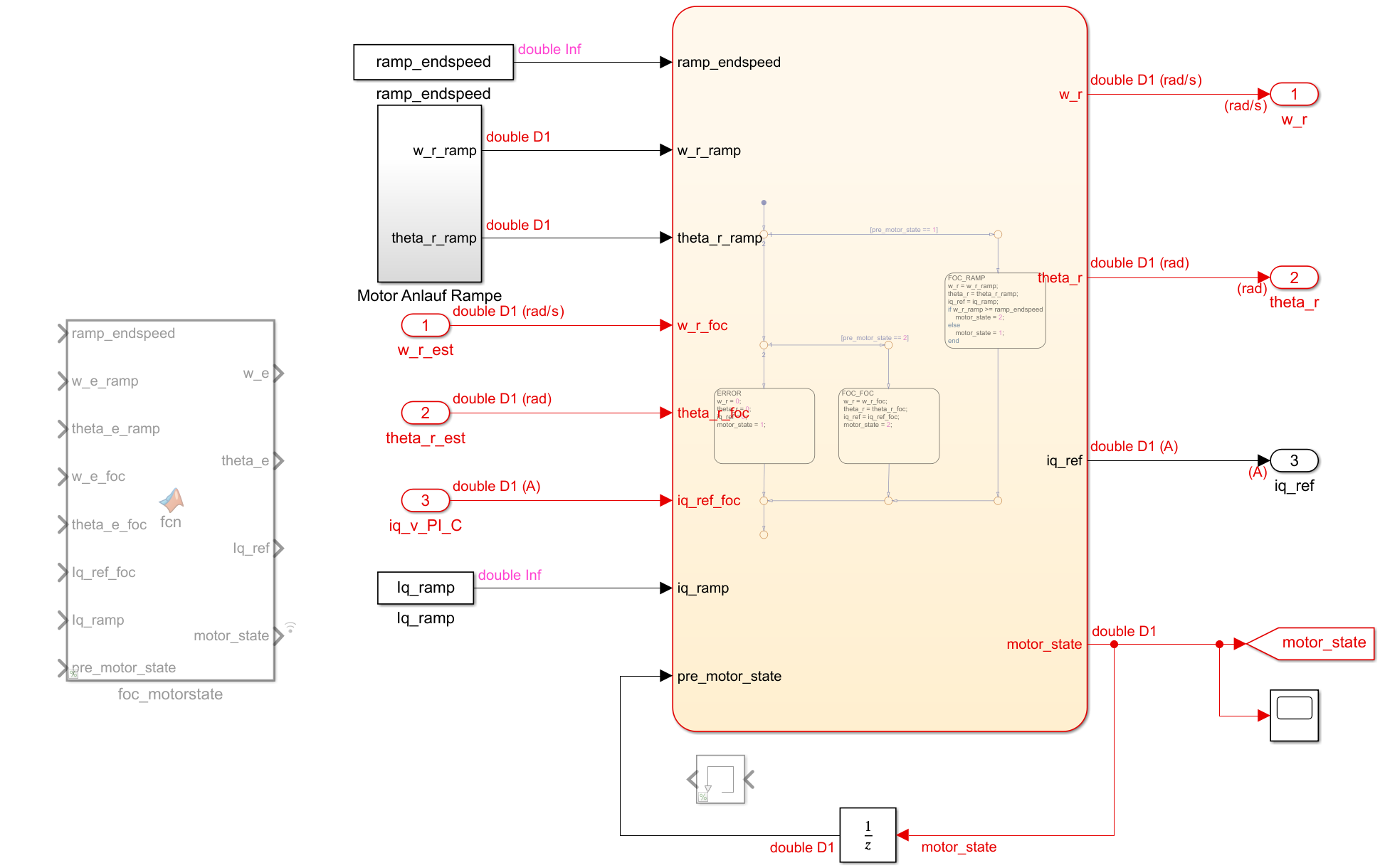

 Dateiname:  Stateflow_Obere_Ebene.png
 Dateigröße:  177 KB
 Heruntergeladen:  371 mal
Private Nachricht senden Benutzer-Profile anzeigen


JaSoIstEs
Themenstarter

Forum-Guru

Forum-Guru


Beiträge: 266
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2019b
     Beitrag Verfasst am: 14.06.2019, 14:11     Titel:
  Antworten mit Zitat
Wenn ich jetzt alles richtig verstanden habe... schlägt mir Simulink vor das ganze in der Moore Formatierung zu machen... . gelesen und hoffentlich richtig umgesetzt... .
Bekomme einen neuen Fehler den ich auch nicht verstehe... .

 Beschreibung:

Download
 Dateiname:  Error_2.png
 Dateigröße:  6.78 KB
 Heruntergeladen:  386 mal
 Beschreibung:

Download

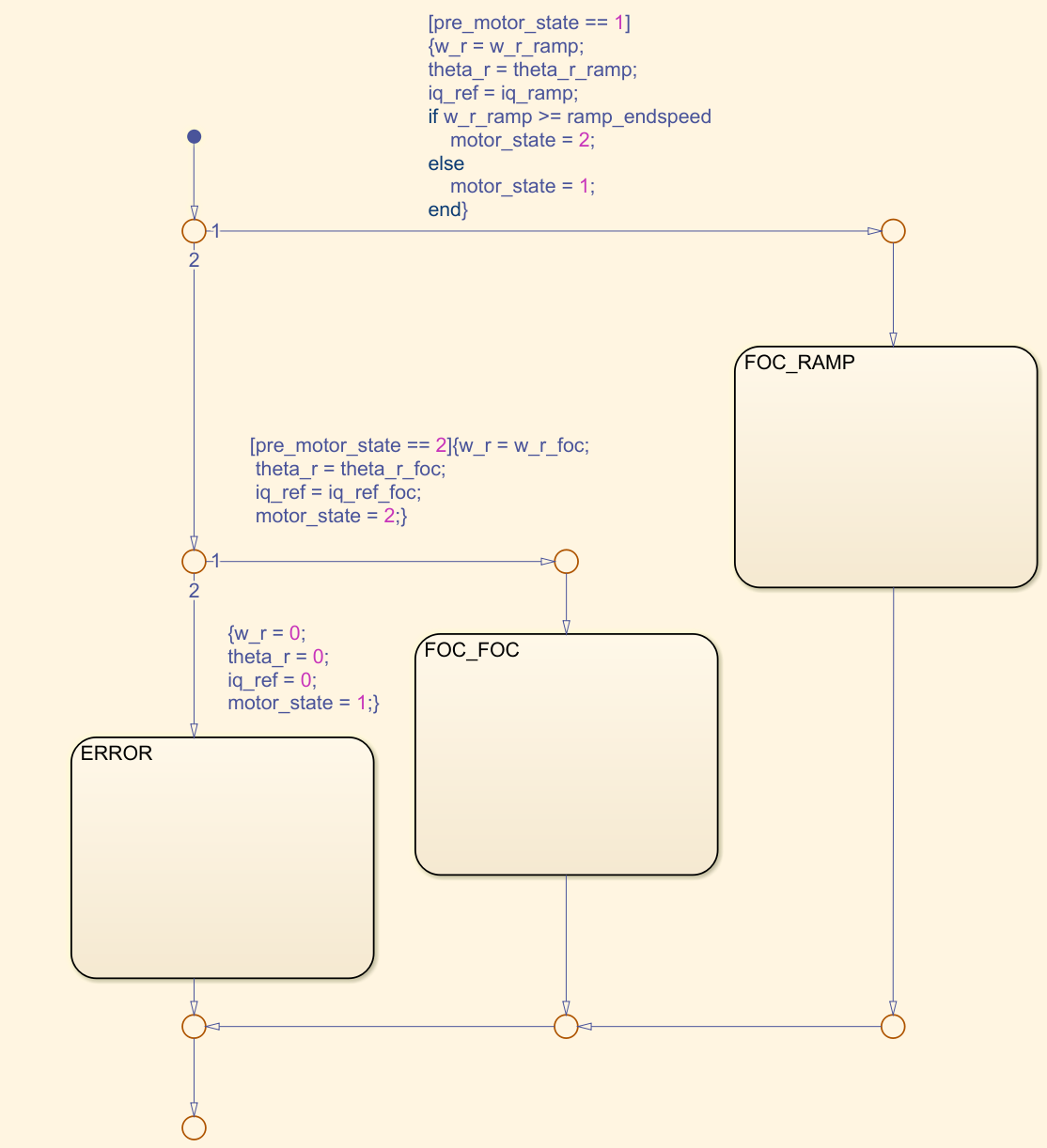

 Dateiname:  Stateflow_2.png
 Dateigröße:  92.54 KB
 Heruntergeladen:  391 mal
Private Nachricht senden Benutzer-Profile anzeigen

JaSoIstEs
Themenstarter

Forum-Guru

Forum-Guru


Beiträge: 266
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2019b
     Beitrag Verfasst am: 17.06.2019, 15:38     Titel:
  Antworten mit Zitat
Hat keiner Idee? Oder weiß was ich grundlegend falsch mache?
