Matlab Funktion über fplot ausgeben


dh86
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 13.04.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.04.2012, 16:50     Titel: Matlab Funktion über fplot ausgeben
  Antworten mit Zitat
bin so eben auf das forum gestossen, da ich bei einer aufgabe für meine hausarbeit auf dem schlauch stehe

und zwar geht es darum das man eine Funktion F(t) ausgeben soll, mein problem hierbei ist, das er zwar die in- und outputs ausgibt, jedoch komischerweise nicht richtig definert

Code:
function F =Teest_Eingang(t)

t = [ 0 2 5 7 10 20 27 30 35 50 ];
F=0;i=0;

for i=1:1:length(t)
    if t(i)<5
         F(i)=0;
    end
    if t(i)<10 & t(i)>=5
        F(i)=(3/5)*(t(i)-5);
    end
    if t(i)<20 & t(i)>=10
        F(i)=3;
    end
    if t(i)<35 & t(i)>=20
        F(i)=((3-(3*(t(i)-20)))/15);
    end
    if t(i)>=35
        F(i)=0;
    end
end
end


und ausgabe.m sieht folgendermaßen aus
Code:

figure(1)
fplot(@Teest_Eingang,[0 50 0 4]);
title('Verlauf der Kraft F')
xlabel('Zeit'),ylabel('Amplitude')
legend('F(t)')

print -dpng -r102 Eingang.png


hab 2 bilder mal hochgeladen von dem diagramm wie er es mir ausgibt und wie er es mir ausgeben sollte

vielen dank schonmal

[EDITED, Jan S] Bitte Code-Umgebung verwenden - Danke!

 Beschreibung:

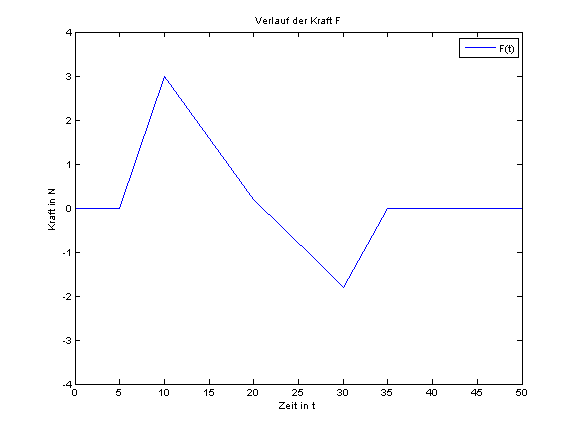

und so sollte sie eigentl aussehen

Download
 Dateiname:  test.png
 Dateigröße:  4 KB
 Heruntergeladen:  455 mal
 Beschreibung:

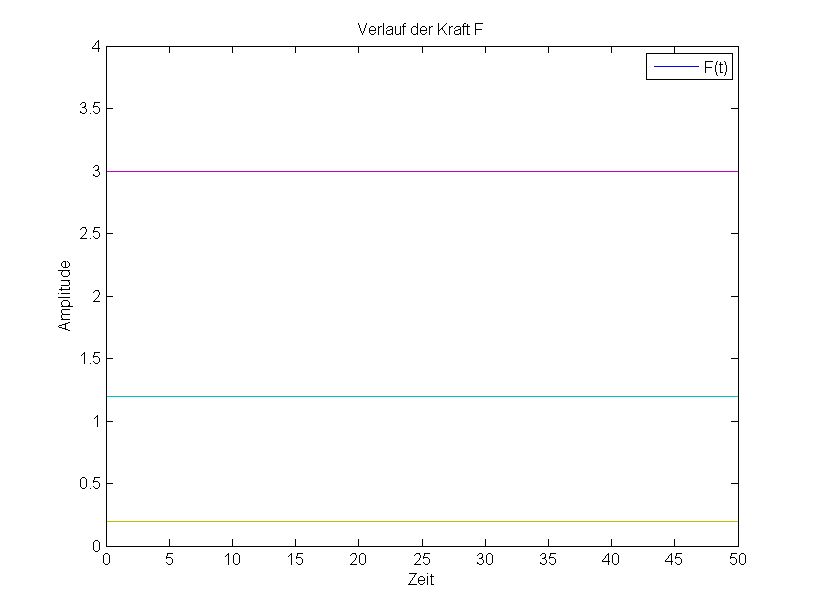

die ausgegebene datei

Download
 Dateiname:  Eingang.png
 Dateigröße:  5.13 KB
 Heruntergeladen:  453 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 14.04.2012, 15:31     Titel: Re: Matlab Funktion über fplot ausgeben
  Antworten mit Zitat
Hallo dh86,

Herzlich Willkommen im Forum!

Ein paar Kommentare zum Code:
Code:
function F = Teest_Eingang(t)

% Hier wird der Input überschrieben ?!
t = [ 0 2 5 7 10 20 27 30 35 50 ];

% Dies ist überflüssig:
F=0;i=0;

% Besser wäre eine pre-allocation von F:
F = zeros(1, length(t));

% Wenn t < 5 bereits ausgeschlossen ist, musst Du nicht mehr auf t >= 5 testen:
for i = 1:length(t)
    if t(i)<5
         F(i)=0;  % Eigentlich unnötig, da F bereits auf 0 gesetzt wurde
    elseif t(i)<10
        F(i)=(3/5)*(t(i)-5);
    elseif t(i)<20
        F(i)=3;
    elseif t(i)<35
        F(i)=((3-(3*(t(i)-20)))/15);  % Einfacher:  4.2 - 0.2 * t
    % else
    %    F(i)=0;  % Eigentlich unnötig, da F bereits auf 0 gesetzt wurde
    end
end
end

Für t=[0 50 0 4] gibt die Funktion [0,0,0,0] zurück, da alle Werte < 5 oder > 35 sind. Wieso nimmst Du an, dass die gezeigte Grafik herauskommen soll?

Gruß, Jan
