Matrix Multiply berechnet falsch



clin
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 27.10.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.10.2018, 09:15     Titel: Matrix Multiply berechnet falsch
  Antworten mit Zitat
Hallo,
Ich habe eine [3x5]-Matrix und einen [5x1]-Vektor und die möchte ich in Simulink multiplizieren. Jedoch kommt dabei ein komplett falsches Ergebnis heraus. Wo ist mein Fehler bei dieser Multiplikation (Matrix Multiply, Product1, grün markiert)?

Input Parameter: psi_HR_Punkt = 3 (Zeile 41) psi_HL_Punkt = 5 (Zeile 42)

Ergebnis in Simulink; in Simulink ist es am Display2 zu sehen. [-2.776e-17; 0; -5.551e-17]
Ergebnis in Matlab; Im Command Window ist es die Variable ("M"). (1.0e-04): [-0.0680; 0.1365; -0.2385]


Ich habe noch eine weitere Frage, die aber nichts mit dem Thema zu tun hat. Und zwar soll das Verhalten geplottet werden. Jedoch werden mir nicht die Umrisse angezeigt, sondern nur die Punkte, die berechnet wurden. Wie ich es gern hätte zeigt das Soll-Bild im Anhang.

Simulation_Simulink.slx
 Beschreibung:

Download
 Dateiname:  Simulation_Simulink.slx
 Dateigröße:  29.98 KB
 Heruntergeladen:  10 mal
 Beschreibung:

Download

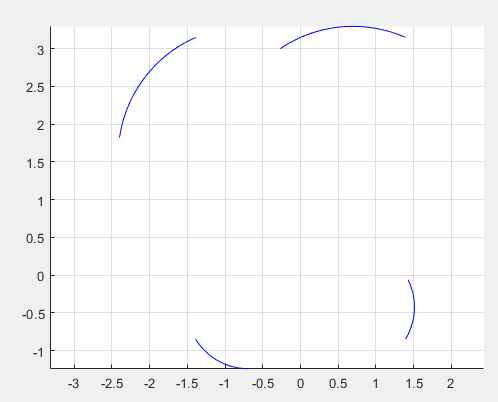

 Dateiname:  Ist.PNG
 Dateigröße:  13 KB
 Heruntergeladen:  19 mal
 Beschreibung:

Download

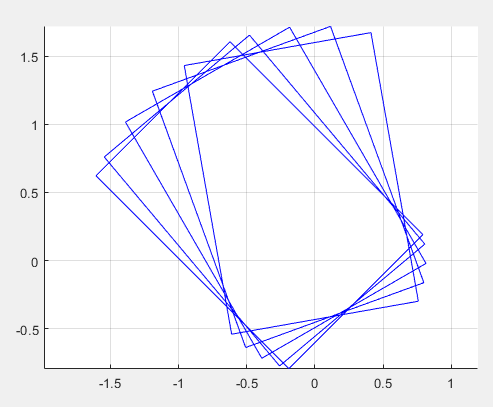

 Dateiname:  Soll.PNG
 Dateigröße:  23.26 KB
 Heruntergeladen:  15 mal
Simulation_Matlab.m
 Beschreibung:

Download
 Dateiname:  Simulation_Matlab.m
 Dateigröße:  1.63 KB
 Heruntergeladen:  17 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 19.275
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 27.10.2018, 12:07     Titel:
  Antworten mit Zitat
Hallo,

wie kommen denn die Variablen in MATLAB zustande?
Wenn ich mir mit "To Workspace" die Eingänge des Matrix Multiply-Blocks hole, dann haben die Einträge teilweise nicht nur 4 Stellen, sondern 15. Wenn ich mit diesen Werten nun die Matrixmultiplikation in MATLAB rechnen lasse, erhalte ich
-1.4237e-17
1.6278e-17
1.1477e-17
Im Rahmen numerischer Ungenauigkeiten ergeben also sowohl MATLAB als auch Simulink [0;0;0].

Der Zusammenhang zwischen Ist- und Sollabbildung ist mir nicht klar.

Wenn du Rechtecke zeichnen möchtest, kannst du entweder die rectangle-Funktion nutzen oder
Code:
plot([x1, x2, x3, x4, x1], [y1, y2, y3, y4, y1])


Grüße,
Harald

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

clin
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 27.10.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.10.2018, 13:33     Titel:
  Antworten mit Zitat
Hallo Harald,

mein ursprüngliches Problem konnte ich anscheinend mathematisch anders lösen.


Bezüglich den Abbildungen. Ich möchte bei jedem Rechenschritt das Rechteck angezeigt bekommen. Aktuell werden mir nur die berechneten Punkte angezeigt. Die Plotfunktion ist bereits im Code integriert. Deinen Vorschlag mit "rectangle" habe ich versucht, komme ich aber nicht so gut zurecht.

Code:
x = [(HL_gel.Data(:,1)) (HR_gel.Data(:,1)) (VR_gel.Data(:,1)) (VL_gel.Data(:,1)) (HL_gel.Data(:,1))];
y = [(HL_gel.Data(:,2)) (HR_gel.Data(:,2)) (VR_gel.Data(:,2)) (VL_gel.Data(:,2)) (HL_gel.Data(:,2))];
plot(x,y,'-b')


Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 19.275
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 28.10.2018, 15:05     Titel:
  Antworten mit Zitat
Hallo,

meine Vermutung wäre, dass die Punkte nur nicht in der richtigen Reihenfolge verbunden werden. Versuch mal, x und y zu transponieren. Ansonsten wirklich in einer for-Schleife mit plot wie gezeigt die einzelnen Rechtecke darstellen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

clin
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 27.10.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.10.2018, 17:56     Titel:
  Antworten mit Zitat
Hallo,

der Tipp mit transponieren war gut, jetzt sieht es gut aus.

Vielen Dank!
