Verfasst am: 22.01.2012, 09:17 Titel: Maxima und 0stellen in Signalplot sichtbar machen

Hallo,

ich habe Daten in der Form einer 12000x1 Matrix zur Verfuegung. Die Werte gehen von -600 bis 600. Zeitwerte benoetige ich nicht, da der Samplingabstand ja Bekannt ist. Was ich nun moeche ist folgendes:

Alle Maxima, Minima, sowie Nulldurchgaenge heraus filtern. Das Ganze mit threshold. Also Werte die von unter dem Threshold bis unter Threshold gehen sollen nicht beruecksichtigt werden.

Da mir da ja Werte verloren gehen und ich dann nichtmehr zuordnen kann, werde ich mir als Erstes einen Zeitvector dazu basteln. Also auch der 12000x1 Matrix eine 12000x2 machen. In der zweiten Spalte sin dann die Werte drin.

Wie man Maxima Minima und Nuelldurchgaenge definiert, weis ich. Mir geht in erster linie darum, diese in einem Plot sichtbar zu machen und spaeter eventuell in eine zweite matrix separat abzuspeichern.

Auch mit der Matlabhilfe find ich da nicht so recht Zugang zu diesem Problem.

Vielen Dank...

ich-bins-doch-bloss

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 05.05.10

	Wohnort: ---

	Version: 7.8.0(R2009a)

Verfasst am: 22.01.2012, 11:56 Titel:

Hallo,

ich bin jetzt der Loesung meines Problems schon etwas naeher gekommen.

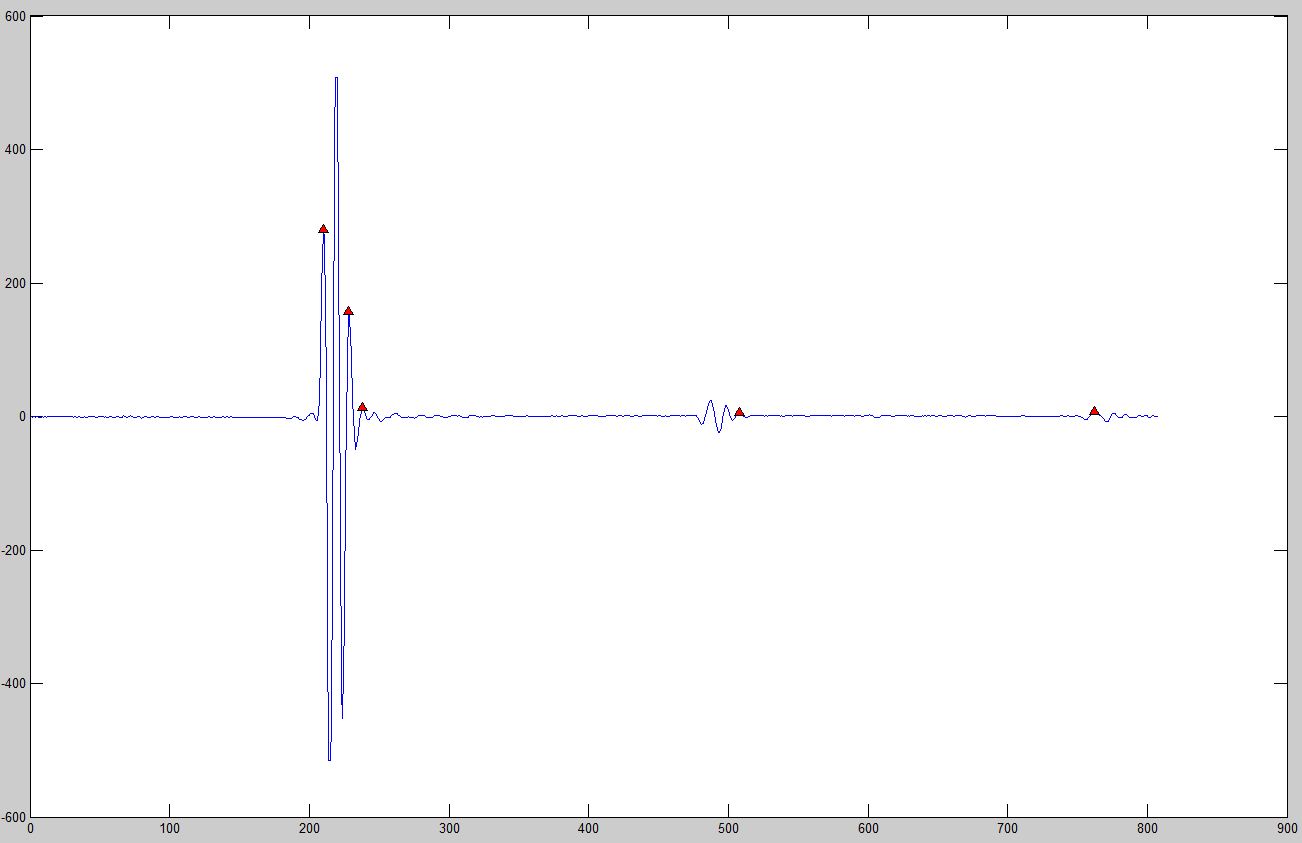

Mit folgendem code konnte ich schon einige Maxima finden:

Code:

[pks,locs] = findpeaks(daten,'MINPEAKHEIGHT',5);

plot(daten); hold on;
% offset values of peak heights for plotting
plot(locs,pks+0.05,'k^','markerfacecolor',[1 0 0]);

Funktion ohne Link?

Maxima, die ueber mehrere Stellen gehen, gibt findpeaks nicht her.
Also z.B. 1 2 3 3 3 2 1, da wuerde ich gerne die Mitte des Sattels ausgegeben haben.

Genau das Gleiche mit Minima und Nullstellen.

Vielen Dank...
P.S.: erster Beitrag vom Handy getippt...


Beschreibung:

Download

Dateiname:


Dateigröße:

51.56 KB

Heruntergeladen:

448 mal

ich-bins-doch-bloss

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 05.05.10

	Wohnort: ---

	Version: 7.8.0(R2009a)

Verfasst am: 29.01.2012, 03:41 Titel:

Hallo,

zu den Nullstellen folgendes:

Code:

sp = spmak(augknt(1:10,2),[-2, -1, 0, 0, 0, -1, 1, 2, 3, 0]);
fnplt(sp)
z = fnzeros(sp)
nz = size(z,2);
hold on
plot(z(1,:),zeros(1,nz),'>',z(2,:),zeros(1,nz),'<'), hold off

Funktion ohne Link?

fnzeros mach hier genau das, was ich will.
Wie kann ich das auf meine Daten anwenden, die ich in Form eines Vectors vorliegen habe? Bis zu 10000 Punkte pro Kurve.

Ich kann doch unmoeglich immer die 10000 Werte da oben per hand reinkopieren.
