Verfasst am: 06.02.2015, 10:27 Titel: Maxima und Minima

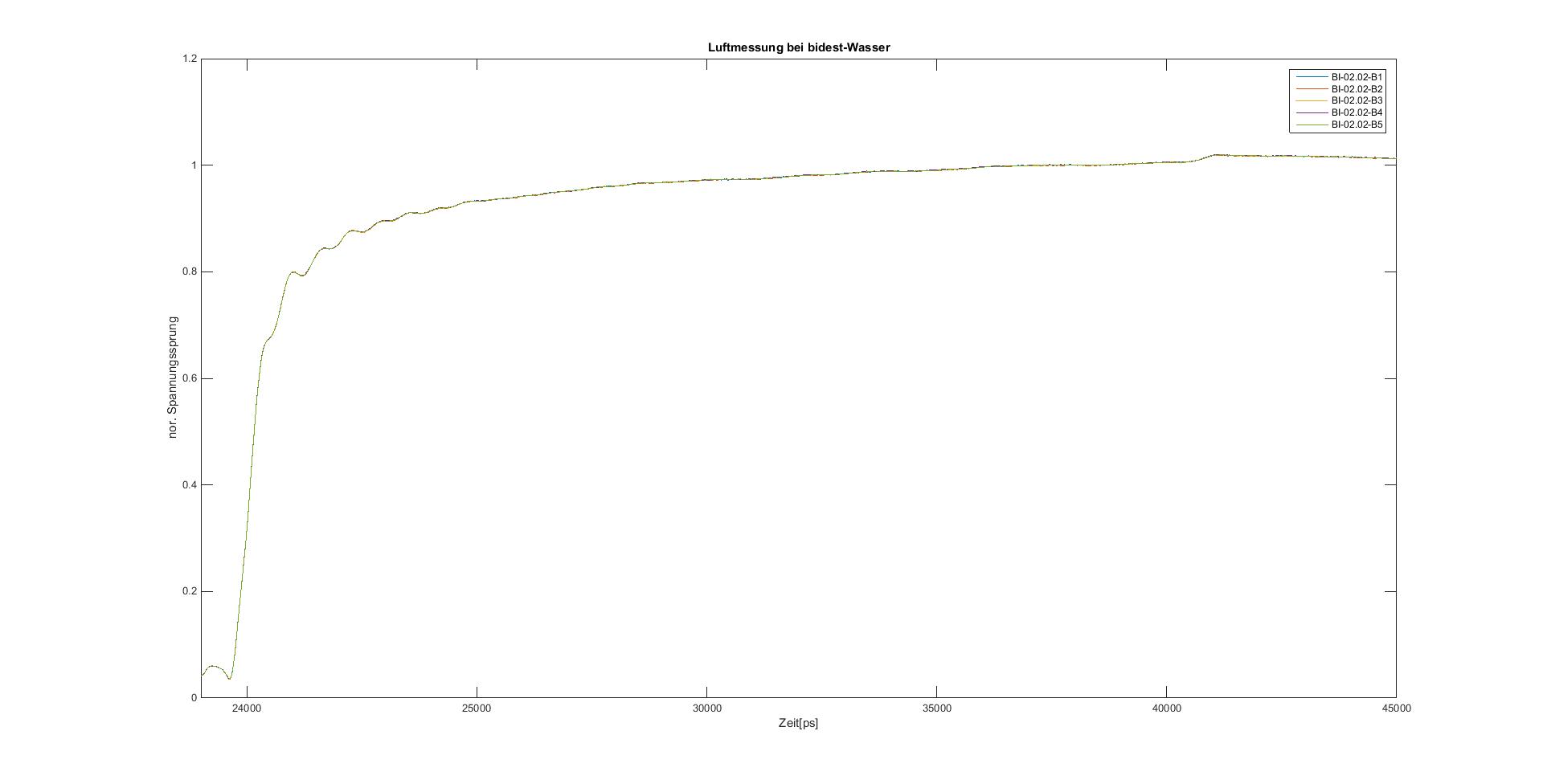

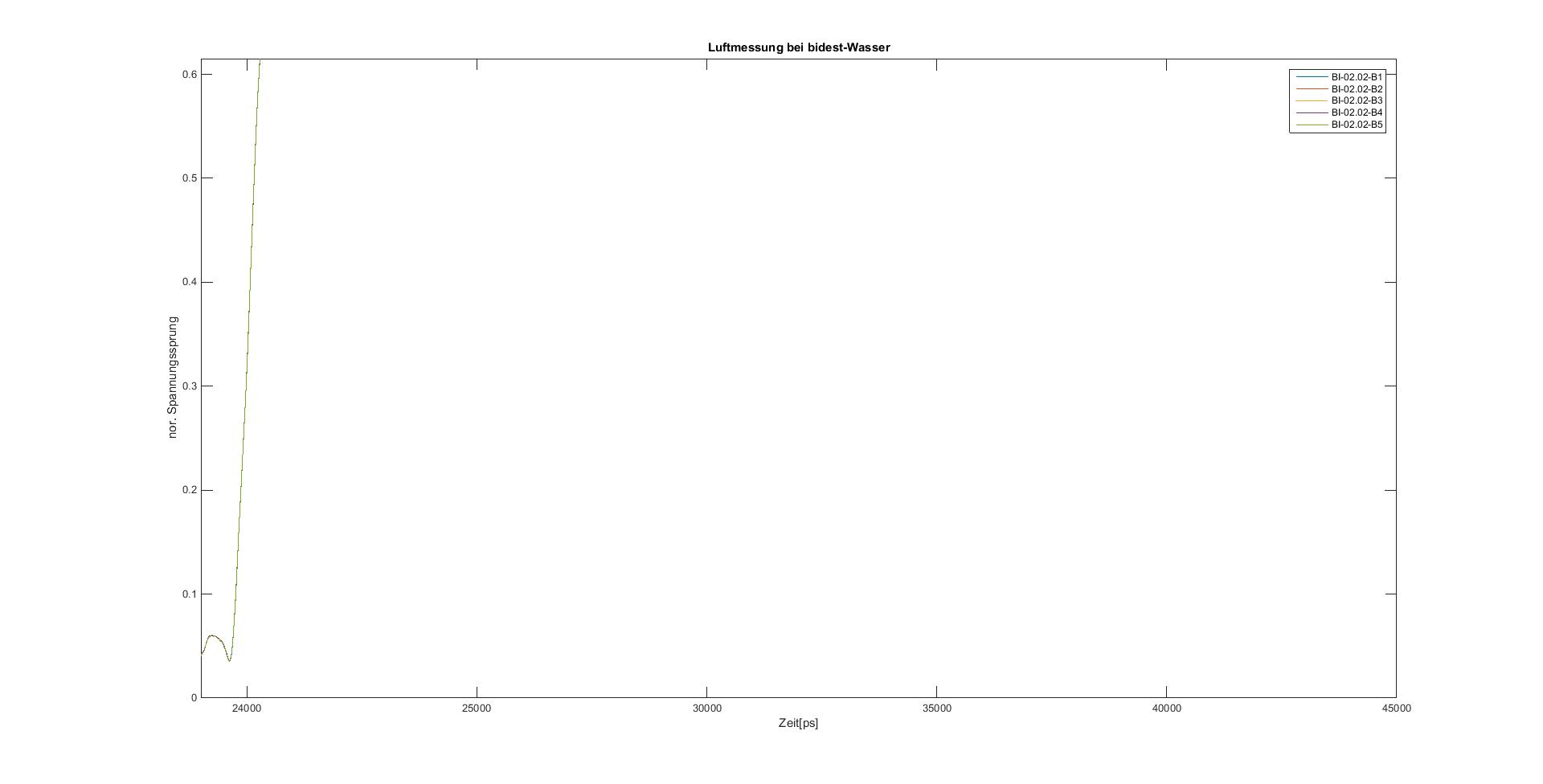

Hallo ich habe folgende Messkurve wie in Bild 2 zu Erkennen. Für´s erste soll ich Maxima und Minima in dem Bereich aus Bild 1 bestimmen, später aber auch in einem frei gewählten Bereich.
Angfangen habe ich wie folgt

Code:

[maxy,idx]=max(f); x(idx)

Funktion ohne Link?

Allerdings klappt das nicht und Matlab sagt mir einen Wert von 1,... obwohl meine Kurve unterhalb von 1 liegt.

Hoffe auf eure Hilfe
LG
Sunrain


Beschreibung:

Download

Dateiname:


Dateigröße:

56.06 KB

Heruntergeladen:

280 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

51.28 KB

Heruntergeladen:

259 mal

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 06.02.2015, 10:33 Titel:

der gesuchte Bereich in Bild 1 liegt zwischen 0 und 24000 beim speichern der Bilder ist leider ein Fehler unterlaufen

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 06.02.2015, 11:47 Titel:

ohne daten ist auch dieser fehler schwer zu reproduzieren.
_________________

richtig Fragen

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 06.02.2015, 13:02 Titel:

Die dazugehörige Excel-Datei ist zu groß und lässt sich nicht hochladen

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 06.02.2015, 13:11 Titel:

interessant scheint ja nur der anfang zu sein und eine gepackte mat datai mit den daten sollte sich doch auf 50 mb bringen lassen.
_________________

richtig Fragen

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 06.02.2015, 13:48 Titel:

lese ja genau die Excel-Datei in Matlab ein, worin besteht denn da dann der unterschíed in der Größe

Sigggi

Forum-Anfänger


	Beiträge: 46

	Anmeldedatum: 27.01.11

	Wohnort: ---

	Version: ---

Verfasst am: 06.02.2015, 14:09 Titel:

Hallo,

sind das Matlab - oder Excel-Grafiken?

Hast Du sichergestellt, dass die Datei korrekt ausgelesen wird?

Gruß, Siggi.

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 06.02.2015, 14:22 Titel:

Die graphen sind aus Matlab und ja hab kontrolliert das die Werte aus Excel korrekt in Matlab eingelesen wurden

Sigggi

Forum-Anfänger


	Beiträge: 46

	Anmeldedatum: 27.01.11

	Wohnort: ---

	Version: ---

Verfasst am: 06.02.2015, 17:46 Titel:

Hallo,

ohne ein Minimalbeispiel kann Dir wahrscheinlich keiner helfen

Code:

plot(x, f)
[maxy, idx] = max(f); x(idx)

Funktion ohne Link?

Wenn Du Dir sicher bist, dass die Daten richtig exportiert werden, kannst Du Deine Variablen in eine Datei speichern:

Code:

save('MeineVariablen.mat','x','f','-v7')

Funktion ohne Link?

und die Datei hochladen.

Gruß, Siggi.

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 09.02.2015, 09:09 Titel:

die Funktionen [maxy, idx] habe ich bereits ausprobiert, hier zeigt er mir definitiv ein falsches Ergebnis an.
Habe jetzt eine Excel-Datei angeheftet in dem 1 Messung drin ist, wo ich das erste Maximum und das erste Minimum berechnen soll. Eventuell auch so das ich später auch das Maxima eines bestimmten Punktes berechnen kann.

Danke für dir Hilfe

Mappe1.xls

Beschreibung:

Download

Dateiname:

Mappe1.xls

Dateigröße:

162.5 KB

Heruntergeladen:

322 mal

Sigggi

Forum-Anfänger


	Beiträge: 46

	Anmeldedatum: 27.01.11

	Wohnort: ---

	Version: ---

Verfasst am: 09.02.2015, 09:56 Titel:

Aha,

Du suchst LOKALE Maxima. max() liefert Dir nur den Maximalwert einer Reihe.

Code:

anstieg = diff(messwerte);

Funktion ohne Link?

liefert Dir die Differenzen aller aufeinanderfolgenden Werte. Ein lokales Maximum ist dadurch charakterisiert, das die Werte rechts und links daneben kleiner sind. Du musst also die Stellen finden, in denen einem positiven Wert für den Anstieg ein negativer folgt. Hier sind ">", "<" und "find" Deine Freunde:

Code:

% Anstieg groesser und kleiner 0:
allegroesser0 = anstieg > 0;
allekleiner0 = anstieg < 0;

% lokale Maxima:
index = find(allegroesser0(1:end-1).*allekleiner0(2:end)) + 1; % +1, weil diff() einen Wert weniger ausgibt, als Du eingibst
plot(zeit(index), messwerte(index),'x')

Funktion ohne Link?

Mit den lokalen Minima funktioniert's analog. Hilft Dir das weiter?

Gruß, Siggi.

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 09.02.2015, 10:17 Titel:

Also ich bin bis jetzt folgernder maßen vorgegangen, hab die daten eingelesen und alles beschriftet.

Code:

clear all; clc
[a]=xlsread('Rohdaten_bidest.xlsx','A2402:A5002'); [f]=xlsread('Rohdaten_bidest.xlsx','B2402:B5002');
plot(a,f);
legend('BI-02.02-B1')
xlabel('Zeit[ps]'); ylabel('nor. Spannungssprung'); title('Luftmessung bei bidest-Wasser')
xlim([24000 50000])
set(gca,'xticklabel',str2mat('24000','25000','30000','35000','40000','45000','50000'))

Funktion ohne Link?

und ich weiß ehrlich nicht wie ich dein Tipp da einarbeiten soll, bin eher anfänger was das angeht.

Weißt du vielleicht auch wie ich die 24000 auf der x-Achse an den 0 Punkt der y-Achse setze?

Danke

[EDITED, Jan, Bitte kümmere Dich um eine ordentliche Formatierung des Codes - Danke]

Sigggi

Forum-Anfänger


	Beiträge: 46

	Anmeldedatum: 27.01.11

	Wohnort: ---

	Version: ---

Verfasst am: 09.02.2015, 11:12 Titel:

Hallo,

einfach substituieren:

Code:

clear all; clc
[a]=xlsread('Rohdaten_bidest.xlsx','A2402:A5002'); [f]=xlsread('Rohdaten_bidest.xlsx','B2402:B5002');
plot(a,f);

% der Anstieg Deiner Messwertkurve
anstieg = diff(f);

% alle Indizes > 0 und < 0
allegroesser0 = f > 0;
allekleiner0 = f < 0;

% alle lokalen Maxima
index = allegroesser0(1:end-1).*allekleiner0(2:end-1);
index = find(index) + 1;

% in die Grafik plotten
hold on
plot(a(index), f(index), 'x', 'color', 'red')

legend('BI-02.02-B1')
xlabel('Zeit[ps]'); ylabel('nor. Spannungssprung'); title('Luftmessung bei bidest-Wasser')
xlim([24000 50000])
set(gca,'xticklabel',str2mat('24000','25000','30000','35000','40000','45000','50000'))]

Funktion ohne Link?

Den Koordinatenursprung zu verändern ist von Matlab nicht vorgesehen, leider. Die einfachste Lösung ist eine schwarze Linie zu plotten:

Code:

hold on
plot([24000 24000], get(gca, 'YLim'), 'k')

Funktion ohne Link?

Dann hast Du allerdings noch keine Ticks.

Elegant ist diese Lösung: http://www.mathworks.com/matlabcent.....s-lines-through-an-origin
Das *zip-Archiv herunterladen, entpacken, in den Ordner customplots wechseln. "help oaxes" gibt Dir ein paar Beispiele.

Hilft Dir das weiter?

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 09.02.2015, 11:36 Titel:

Gebe ich deins, was sehr logisch klingt ein, gibt Matlab mir folgende Error Meldung

Error using .*
Matrix dimensions must agree.

Error in Hilfe (line 7)
index = allegroesser0(1:end-1).*allekleiner0(2:end-1);

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 09.02.2015, 11:40 Titel:

Hallo Sunrain,

Zitat:

Error using .*
Matrix dimensions must agree.

Die Meldung ist eindeutig, oder?

Offensichtlich haben "allegroesser0(1:end-1)" und "allekleiner0(2:end-1)" unterschiedlich viele Elemente. Wenn Du das brutale "clear all" weglässt, könntest Du den Debugger verwenden, um der Ursache auf den Grund zu gehen. Wie man mit dem Debugger umgeht, solltest Du unbedingt aus der Dokumentation lernen.

Viele Grüße, Jan
