Maximum im Balkengraphen markieren



Ace

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.12.2017, 22:16     Titel: Maximum im Balkengraphen markieren
  Antworten mit Zitat
data=csvread

%Verarbeitung

x=data(:,1);
y=data(:,48 );

[pks,locs] = findpeaks(y);
x_peaks = x(locs);

%Ausgabe

plot(x,y,x_peaks,pks,'ro')
hold on

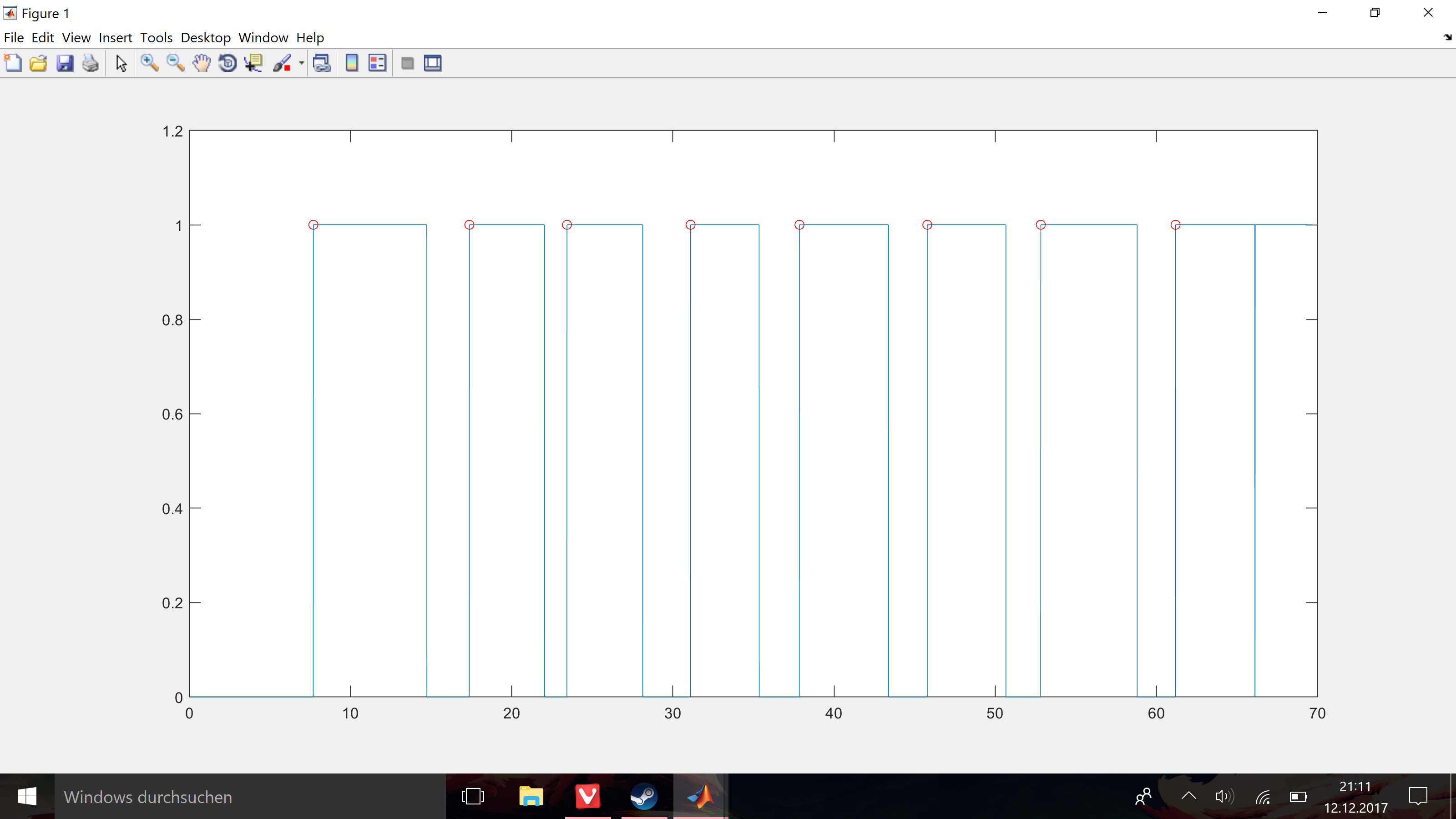

Die Datei, die ich einlese ergibt einen Balkengraphen, wo ich alle Maximum, die 1 erreichen markieren soll, so lange 1 erreicht ist und dann nicht mehr.

Leider finde ich keine andere Möglichkeit als findpeaks, bzw kenne noch keine andere .


Könntet ihr mir dabei bitte helfen?

 Beschreibung:

Download
 Dateiname:  Balkengraph.png
 Dateigröße:  268.41 KB
 Heruntergeladen:  76 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 18.671
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 14.12.2017, 00:32     Titel:
  Antworten mit Zitat
Hallo,

das klingt nach logischer Indizierung:
Code:
plot(x(y==1), y(y==1), 'ro')


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Ace

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.12.2017, 09:45     Titel:
  Antworten mit Zitat
Dankeschön, ich habe deinen Ausdruck ausprobiert, aber leider ohne erfolg.

Ich vermute ich müsste mit einer Schleife arbeiten um diese bereich alle abzutasten.

Harald
Forum-Meister

Forum-Meister


Beiträge: 18.671
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 15.12.2017, 10:00     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
ich habe deinen Ausdruck ausprobiert, aber leider ohne erfolg

Gab es eine Fehlermeldung? Welche?
Hat das nicht das gewünschte gemacht? Was war anders als gewollt?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Ace

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.12.2017, 19:53     Titel:
  Antworten mit Zitat
es wurde einfach nur die Verarbeitung durchgeführt und es hat sich leider nichts am Plot verändert.

ich habe auch versucht nur mit deinem Ausdruck zu arbeiten, aber dann plotet das Programm nur den Balkengraph.

Ace

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.12.2017, 21:18     Titel:
  Antworten mit Zitat
Ich danke für die Hilfe, ich habe noch etwas gesucht und habe einen Ausdruck gefunden der genau mein Problem löst.

nämlich auf der Seite: https://de.mathworks.com/help/matlab/ref/islocalmax.html

Um genau zu sein, der :
TF2 = islocalmax(A, 'FlatSelection', 'all');
plot(x,A,x(TF2),A(TF2),'r*')

Ich danke nochmals für deine Hilfe.
