Verfasst am: 20.11.2012, 23:28 Titel: Meherere surf-Plots abspielen. z-Achse zu klein.

Hallo,

ich versuche gerade an einen Testskript, mehrere surface-Plots hintereinander abzuspielen und das ganze als Video abzuspeichern.

Also wenn t die Zeit ist z.B.:

t=1: M=rand(5,5)
t=2: M=rand(5,5)
t=3: M=rand(5,5)

usw...

Später möchte ich in die Matrix natürlich meine Messwerte einlesen, aber so weit bin ich noch nicht^^

Jedenfalls ist das schöne am surf-Plot ja, dass die Werte in der Matrix "höhenskaliert" werden.
Allerdings sieht man das mit meinem Skript nicht, da wird die Kamera so positioniert, dass alles flach ist. Und ich weiß nicht, welche Befehle ich anwenden muss, damit man eine schöne isometrische Sicht hat.

Das Bild a1 im Anhang zeigt, wie es im Moment aussieht, und a2 so wie ich es gerne hätte, also dass die z-Achse größer wird.

Mein Skript bisher (hab mir alles ausm Netz zusammengeklaut, bin selber nicht so fit in Matlab):

Code:

figure
z=1

s = [190 -290 1067];

for i=1:2

hold on

M=rand(5,5);

colorbar

caxis([0 200])

h=surf(M)

set(gca,'CameraPosition',s)

hold off

F(z)=getframe;
delete(h);
z=z+1

end

movie(F,10,1)

Funktion ohne Link?

Falls es sonst noch allgemeine Tipps für Animationen gibt, immer her damit Very Happy

PS: mein erster Beitrag, hoffe ich bin im richtigen Unterforum gelandet.

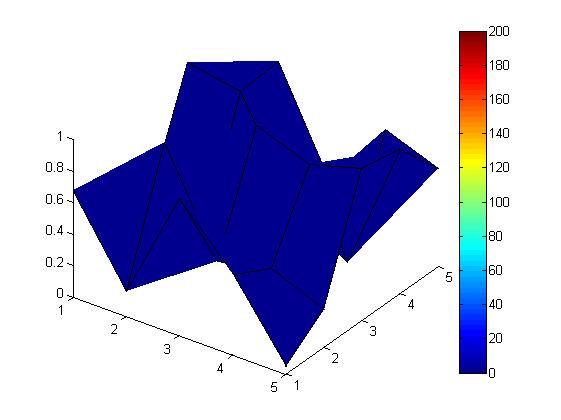

Beschreibung:

so hätte ich es gerne

Download

Dateiname:


Dateigröße:

21.26 KB

Heruntergeladen:

561 mal

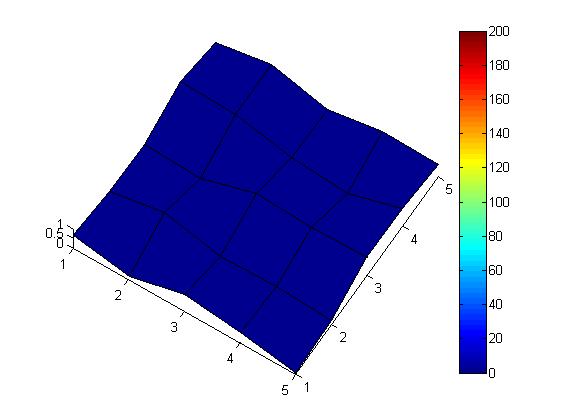

Beschreibung:

so nicht

Download

Dateiname:


Dateigröße:

20.3 KB

Heruntergeladen:

571 mal

Kartoffelkopp

Themenstarter

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 20.11.12

	Wohnort: ---

	Version: ---

Verfasst am: 22.11.2012, 21:26 Titel:

So, ich konnte mir mittlerweile selbst helfen. Ich musste einfach die Achsen definieren, dann wird die gewünschte Perspektive eingehalten.

Jetzt kommt aber direkt das nächste Problem: in einer Schleife ruf die meine Daten der Reihe nach auf, speicher das Bild ab. Und ganz zum Schluss möchte ich das movie abspielen.
Allerdings stürtzt es beim abspielen ab. Ich glaube direkt zu Beginn, bin mir aber nicht sicher.

Woran könnte das liegen? Oder soll ich einen neuen Thread eröffnen?

Hier mein Beispielcode:

Code:

figure
z=1

s = [190 -290 1067];

k=1
j=25;
hold on
for i=1:5

clf;
N=rand(1250, 43);
set(gca,'CameraPosition',s)

colorbar

caxis([0 200])
axis([0 43 0 25 0 200])
h=surf(N(k:j,:))

F(z)=getframe;
delete(h);
z=z+1

k=k+25;
j=j+25;

end

movie(F)
