Verfasst am: 01.07.2013, 10:57 Titel: Mehrdimensionale Felder

Hallo alle zusammen,
ich arbeite seit kurzem mit Matlab, also noch ein anfänger.

Meine frage ist: wie kann ich Mehrdimensionale Felder plotten?

Beispiel:
Das sind meine Matrizen

data4 = [1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5];
data3 = [1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5];
data2 = [1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5];
data1 = [1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5];

diese möchte ich nun in einem 3D-Plot darstellen.

----------Mein eigentliches Problem:-----------
diese Martizen sind so zu sagen Scheiben,
diese möchte ich mit einem Abstand von 1 oder 0,5 übereinander ploten,
ohne das ich denn inhalt meiner Matrizen durch einen offste verfälsche.

Ich habe die ganze Zeit nach einer Lösung gesucht, aber ohne erfolg.
Ihr seid meine letzte Hoffnung.

Danke schön

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 01.07.2013, 12:45 Titel: Re: Mehrdimensionale Felder

Hallo Paris,

In welcher Form soll den geplotet werden? Die Daten könnten ein 3D-Gitter ergeben, oder 4 Kurven im Raum, oder 4 Flächen, oder ein durch Polygone begrenzten Körper, oder 20 Polygon-Züge, oder viele andere Möglichkeiten mehr.
Siehe http://www.mathworks.com/help/matlab/2-and-3d-plots.html

Gruß, Jan

Paris

Themenstarter

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 01.07.13

	Wohnort: ---

	Version: ---

Verfasst am: 01.07.2013, 14:22 Titel:


Beschreibung:

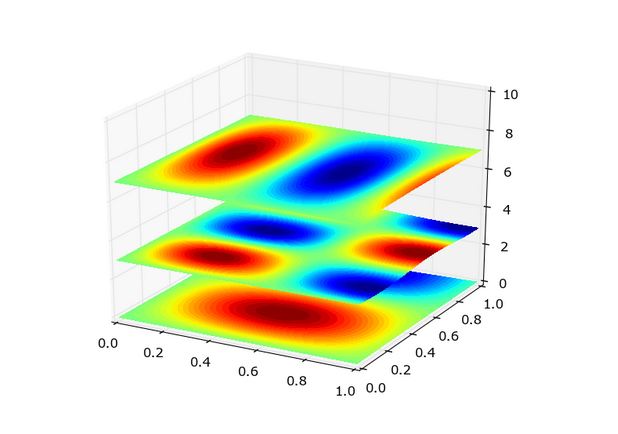

Ich möchte am ende so etwas haben

Download

Dateiname:


Dateigröße:

30.67 KB

Heruntergeladen:

366 mal

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 01.07.2013, 15:12 Titel:

Hallo,

mit slice lässt sich sowas machen:

Code:

data(:,:,4) = [1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5];
data(:,:,3) = [1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5];
data(:,:,2) = [1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5];
data(:,:,1) = [1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5];

slice(data, [],[],1:4)

Funktion ohne Link?

Grüße,
Harald

Paris

Themenstarter

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 01.07.13

	Wohnort: ---

	Version: ---

Verfasst am: 01.07.2013, 15:27 Titel:

Danke schön das ich so schnell eine antwort von euch bekomme.

Ich habe das mit slice eingegeben, daraufhin kommt eine Fehlermeldung:

Conversion to cell from double is not possible.

Error in Untitled3 (line 1)
data(:,:,4) = [1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5;1 2 3 4 5];

Wie könnte ich dieses Problem Lösen?

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 01.07.2013, 15:29 Titel:

Hallo,

das Problem liegt anscheinend im vorherigen Code begründet, und es liegt vor allem nicht an slice.

Bitte also auch die vorherigen Code-Zeilen posten.

Grüße,
Harald

Paris

Themenstarter

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 01.07.13

	Wohnort: ---

	Version: ---

Verfasst am: 01.07.2013, 15:50 Titel:

Das Problem habe ich behoben (Ich hatte ein Tip fehler).
Nochmals vielen dank an euch das ihr mir geholfen habt.
Ich wünsche euch noch eine schöne Woche.

Ciao
