Verfasst am: 30.11.2012, 18:32 Titel: Mehrer Plots auf 2-Y Achsen

Hallo,

ich möchte 2 Plots auf zwei Y-Achsen einzeichnen
[AX,H1,H2]=plotyy(Va,Ia,Va,Pa);

und danach möchte ich die Punktepaare

(Va(mpp), Ia(mpp)) auf der linken Achse und (Va(mpp), Pa(mpp)) auf der rechten Achse plotten.

Va, Ia, Pa sind Vektoren.

Könnt ihr mir dabei weiterhelfen?

Vielen Dank

keywee

Forum-Fortgeschrittener


	Beiträge: 64

	Anmeldedatum: 29.11.12

	Wohnort: Berlin

	Version: R2012a

Verfasst am: 01.12.2012, 03:41 Titel:

Klingt sehr nach Solarzelle Smile

Code:

clear all, clc

Spannung = (1:1:10);
Strom = randi([0,10],[1,10]);
Leistung = randi([0,10],[1,10]);

% Create a plot with 2 y axes using the plotyy function
figure;
[ax, h1, h2] = plotyy(Spannung, Strom, Spannung, Leistung, 'plot', 'plot');

% Add title and x axis label
title('Solarkennlinie');
xlabel('Spannung');

% Use the axis handles to set the labels of the y axes
set(get(ax(1), 'Ylabel'), 'String', 'AMPERE');
set(get(ax(2), 'Ylabel'), 'String', 'POWER');

Funktion ohne Link?

Und die Maximum Power Points kannst du abfragen! Sprich wenn Leistung Maximal dann gebe IMax und UMax als Datenpunkt raus.

MPP=max(Leistung)

Die kannst du dann wahlweise ueber die hold funktion in deinen graphen nachtraeglich eintragen z.b als vertikale oder horizontale linie

Eid

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 30.11.12

	Wohnort: ---

	Version: ---

Verfasst am: 06.12.2012, 14:33 Titel:

Hallo,

danke für deine Antwort, aber es hat bei mir leider nicht funktioniert.

Das Problem mit der Verwendung des "hold on" Befehls ist, dass alle Plot-Befehle mit der gleichen Skala ausgeführt wurden.

Aber was ich auf der anderen Seite wirklich brauche ist:

(1) Auf der linken Y-Achse (mit YLimit: [0 10] als Beispiel)
plot(Va,Ia); %% I-V Kennlinie
plot(Va(mpp),Ia(mpp),'ro'); %% MPP Punkt auf der I-V Kennlinie

(2) Auf der rechten Y-Achse (mit YLimit: [0 300] als Beispiel)
plot(Va,Pa); %% P-V Kennlinie
plot(Va(mpp),Pa(mpp),'ro'); %% MPP Punkt auf der P-V Kennlinie

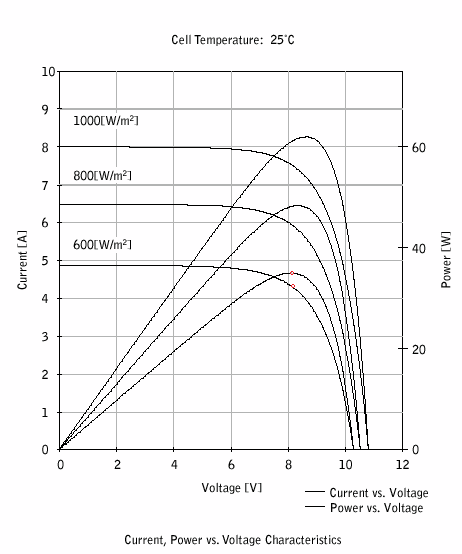

Siehe bitte das Bild im Anhang.

Vielen Dank!


Beschreibung:

So wird es ungefähr aussehen, aber nur mit 2 Kurven, eine I-V Kennlinie und eine P-V

Download

Dateiname:


Dateigröße:

25.21 KB

Heruntergeladen:

678 mal

keywee

Forum-Fortgeschrittener


	Beiträge: 64

	Anmeldedatum: 29.11.12

	Wohnort: Berlin

	Version: R2012a

Verfasst am: 16.12.2012, 13:36 Titel:

die limits musst du natuerlich editieren ansonsten kannst du hiermit genau das machen was das bild darstellt ich hab es eben mal an einer IV-Kennlinie von mir getestet!

Code:

% Create a plot with 2 y axes using the plotyy function
figure;
[ax, h1, h2] = plotyy(Spannung, Strom, Spannung, Leistung, 'plot', 'plot');
set(ax(1), 'ylim', [0 20])
set(ax(2), 'ylim', [0 10])
set(ax(1),'YTick',0:20)
set(ax(2),'YTick',0:0.5:10)
xlim(ax(1),[0 1]);
xlim(ax(2),[0 1])

hold on
[ax, h1, h2] = plotyy(Vmpp, Impp, Vmpp, Vmpp*Impp);
set(ax(1), 'ylim', [0 20])
set(ax(2), 'ylim', [0 10])
set(ax(1),'YTick',0:20)
set(ax(2),'YTick',0:0.5:10)
xlim(ax(1),[0 1]);
xlim(ax(2),[0 1])
hold on
set(h1,'linestyle','none','marker','o');
set(h2,'linestyle','none','marker','^');

% Add title and x axis label
title('Solarkennlinie');
xlabel('Spannung');

% Use the axis handles to set the labels of the y axes
set(get(ax(1), 'Ylabel'), 'String', 'Current [mA]');
set(get(ax(2), 'Ylabel'), 'String', 'Power [mW]');

Funktion ohne Link?
