Verfasst am: 14.11.2012, 20:47 Titel: Mehrere colorbar-Werte entkoppeln

Hi!

Schlage mich gerade mit colorbars und deren Darstellung in mehreren GUI-Plots herum.

Ich bin bin zwar nicht sicher, was das Problem ist, denke aber, dass mehrere Colorbars ihre Werte nicht am zugehörigen Plot anpassen, sondern sich an die Maximal- und Minimalwerte aller Plots im GUI richten.

Die Code Struktur sieht folgendermassen aus:

Code:

function a_Callback(hObject, eventdata, handles)
...
axes(handles.plota);
imshow(bilda);
axis image off;
set(gca, 'PlotBoxAspectRatio', [1 1 1]);
colorbar('location', 'southoutside');
...
...
...
function b_Callback(hObject, eventdata, handles)
...
axes(handles.plotb);
imshow(bildb);
axis image off;
set(gca, 'PlotBoxAspectRatio', [1 1 1]);
colorbar('location', 'southoutside');
...
...
...
function c_Callback(hObject, eventdata, handles)
...
axes(handles.plotc);
imshow(bildc);
axis image off;
set(gca, 'PlotBoxAspectRatio', [1 1 1]);
colorbar('location', 'southoutside');
...
...
...

Funktion ohne Link?

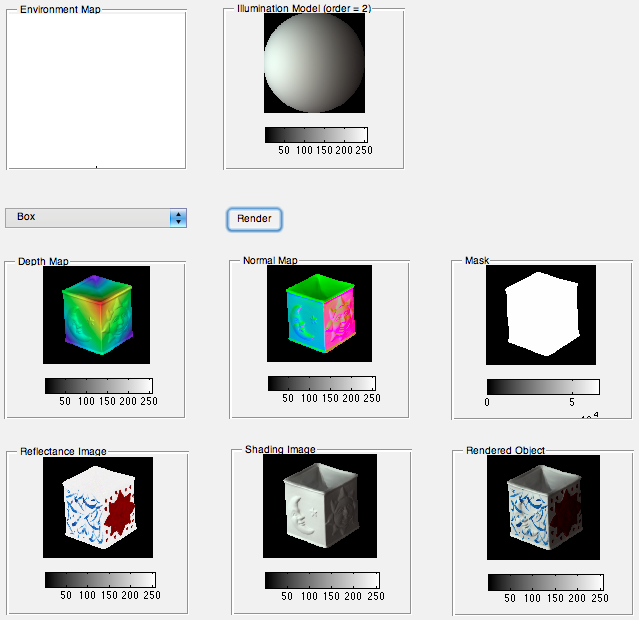

Wie aber aus dem Bild (im Attachment) zu entnehmen ist, sind die Colorbars schwarz/weiss und entsprechen definitiv nicht den farbigen Bildern.

Was läuft hier schief?

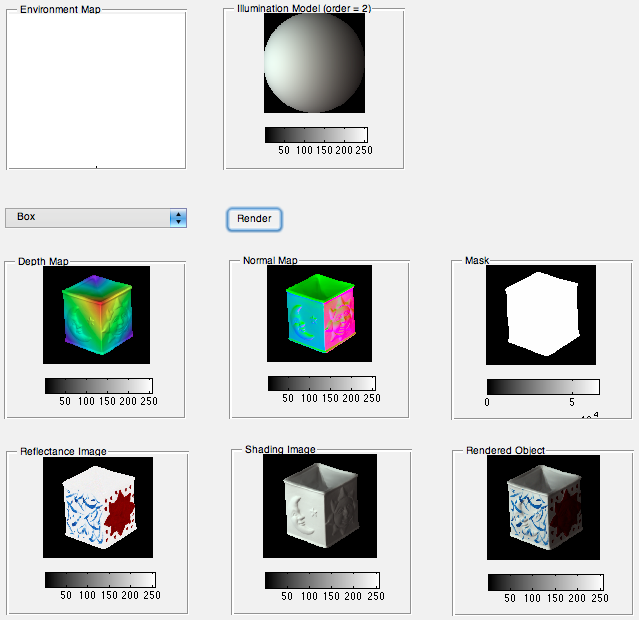

Screen shot 2012-11-14 at 7.59.35 PM.png

Beschreibung:

Download

Dateiname:

Screen shot 2012-11-14 at 7.59.35 PM.png

Dateigröße:

78.26 KB

Heruntergeladen:

645 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 15.11.2012, 02:07 Titel: Re: Mehrere colorbar-Werte entkoppeln

Hallo clustering_n00b,

Wenn ich Google nach "Matlab multiple colorbars" frage, bekomme ich Links zu:
http://www.mathworks.de/support/sol...../data/1-GNRWEH/index.html
http://www.mathworks.com/matlabcent.....eezecolors-unfreezecolors
http://www.mathworks.com/matlabcent.....reader/view_thread/157934

und viele weitere mehr. Gerade im FileExchange findest Du einigen Code dazu.

Gruß, Jan

clustering_n00b

Themenstarter

Forum-Century


	Beiträge: 129

	Anmeldedatum: 05.09.11

	Wohnort: ---

	Version: R2011a, R2012b

Verfasst am: 15.11.2012, 09:58 Titel: Re: Mehrere colorbar-Werte entkoppeln

Jan S hat Folgendes geschrieben:

Wenn ich Google nach "Matlab multiple colorbars" frage, bekomme ich Links zu:
http://www.mathworks.com/matlabcent.....eezecolors-unfreezecolors

Hi Jan!

Danke für die Antwort!

Ich hab's mal mit dem freezeColors-Skript versucht, das auf Colorbar utilities aufbaut.

Der Code sieht folgendermassen aus:

Code:

axes(handles.plota);
imshow(visZ);
freezeColors;
cbfreeze(colorbar);
...
...
axes(handles.plotb);
imshow(visN);
freezeColors;
h = cbfreeze(colorbar);

Funktion ohne Link?

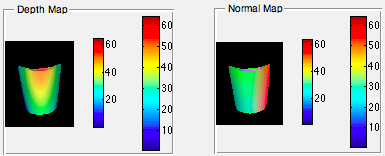

Beim ersten Mal plotten geht alles gut, doch wenn ich eine zwei Figur plotte, erscheint diese mit ihrem eigenen colorbar und somit hat es nun ZWEI colorbars im gleichen Bild (sieht Attachment!)
Auch cla reset, unfreezeColors, colorbar('delete'), cbfreeze('off') haben da nicht geholfen.

Ausserdem habe ich noch versucht die Colorbars mit cbfit (auch Teil der COLOBAR utilities) den Farbrange des aktuellen Bildes anzupassen mit

Code:

h = cbfreeze(colorbar);
cbfit(h);

Funktion ohne Link?

Das hat nur zu einem Error geführt:

Zitat:

Error using hg.uipanel/get
The name 'Colormap' is not an accessible property for an instance of class
'uipanel'.

Error in cbfit (line 237)
cmfit(get(get(pax,'Parent'),'Colormap'),zlim,WIDTH,REF,CENTER)

Error in Test>renderbutton_Callback (line 263)
cbfit(h);

Error in gui_mainfcn (line 96)
feval(varargin{:});

Error in Test (line 52)
gui_mainfcn(gui_State, varargin{:});

Error in
@(hObject,eventdata)Test('renderbutton_Callback',hObject,eventdata,guidata(hObject))

Error while evaluating uicontrol Callback

Der Error bezieht sich auf die Zeile 337 in cbfit:

Code:

% Fits the colormap and limits:
cmfit(get(get(pax,'Parent'),'Colormap'),zlim,WIDTH,REF,CENTER)

Funktion ohne Link?

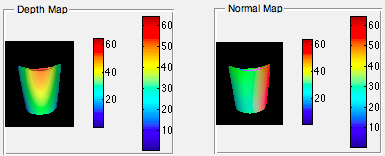

Screen shot 2012-11-15 at 9.11.41 AM.png

Beschreibung:

Download

Dateiname:

Screen shot 2012-11-15 at 9.11.41 AM.png

Dateigröße:

16 KB

Heruntergeladen:

651 mal

clustering_n00b

Themenstarter

Forum-Century


	Beiträge: 129

	Anmeldedatum: 05.09.11

	Wohnort: ---

	Version: R2011a, R2012b

Verfasst am: 16.11.2012, 19:17 Titel:

Ich habe erneut mehrmals mit
colorbar('off)
colorbar off
hold on; hold off
cbfreeze('off)
experimentiert...

Weiss hier echt niemand weiter?

Ich habe noch mein Code here heraufgeladen.

Um das Problem zu generieren, run 'Test.fig'

1) Choose Environment. Klick auf 'Illuminate'
2) Choose Object. Klick auf 'Render'

Bis jetzt geht alles gut.

Jetzt wählt ein anderes Object aus und drückt auf 'Render'. Und schon sieht man zwei colorbars.

Die Funktion cbfreeze befindet sich im Ordner Helpfunctions.
Der Hauptcode mit Colorbar-Aufruf in der Datei Test.m.
