Verfasst am: 28.04.2012, 10:05 Titel: Mehrere Funktionen Plotten und in ein Bild zusammenfassen

Hey,

ich habe folgendes Problem. Ich möchte vier verschiedene Funktionen plotten, und sie in einem Fenster darstellen. Allerdings kann ich die Funktionen nicht zusammenfassen, da der s-Vektor /die x-Achse, unterschiedliche Dimensionen hat und haben muss. Wie kann ich die Funktionen dennoch zusammenfassen?

Code:

%% Ro+(s)
b=0.5;

s=1: 0.5: 4;

R1=1/3*[s.^2-2.*b + 2.*((s-sqrt(s.^2-2.*b))/b)];

plot(s,R1,'r--')

%% Ro+(s)

b=2;

s=2: 0.5: 4;

R2=1/3*[s.^2-2.*b + 2.*((s-sqrt(s.^2-2.*b))/b)];

plot(s,R2,'k--')

%% R1+(s)

b=0.5;

s=1: 0.5: 4;

R3=1/3*[s.^2-2.*b + 2.*((s+sqrt(s.^2-2.*b))/b)];

plot(s,R3,'r-')

%% R1+(s)

b=2;

s=2: 0.5: 4;

R4=1/3*[s.^2-2.*b + 2.*((s+sqrt(s.^2-2.*b))/b)];

plot(s,R4,'k-')

%%

plot(s,R1,'r--')
hold on

plot(s,R2,'k--')
hold on

plot(s,R3,'r-')
hold on

plot(s,R4,'k-')
hold off

Funktion ohne Link?

Das ganze soll am Ende so aussehen, wie in der angehängten Grafik. Ich bin nur leider neu in Matlab, deswegen habe ich keine Ahnung, wie ich das erreichen kann.

Vielen Dank schonmal für jegliche Hilfe.
Lieben Gruß


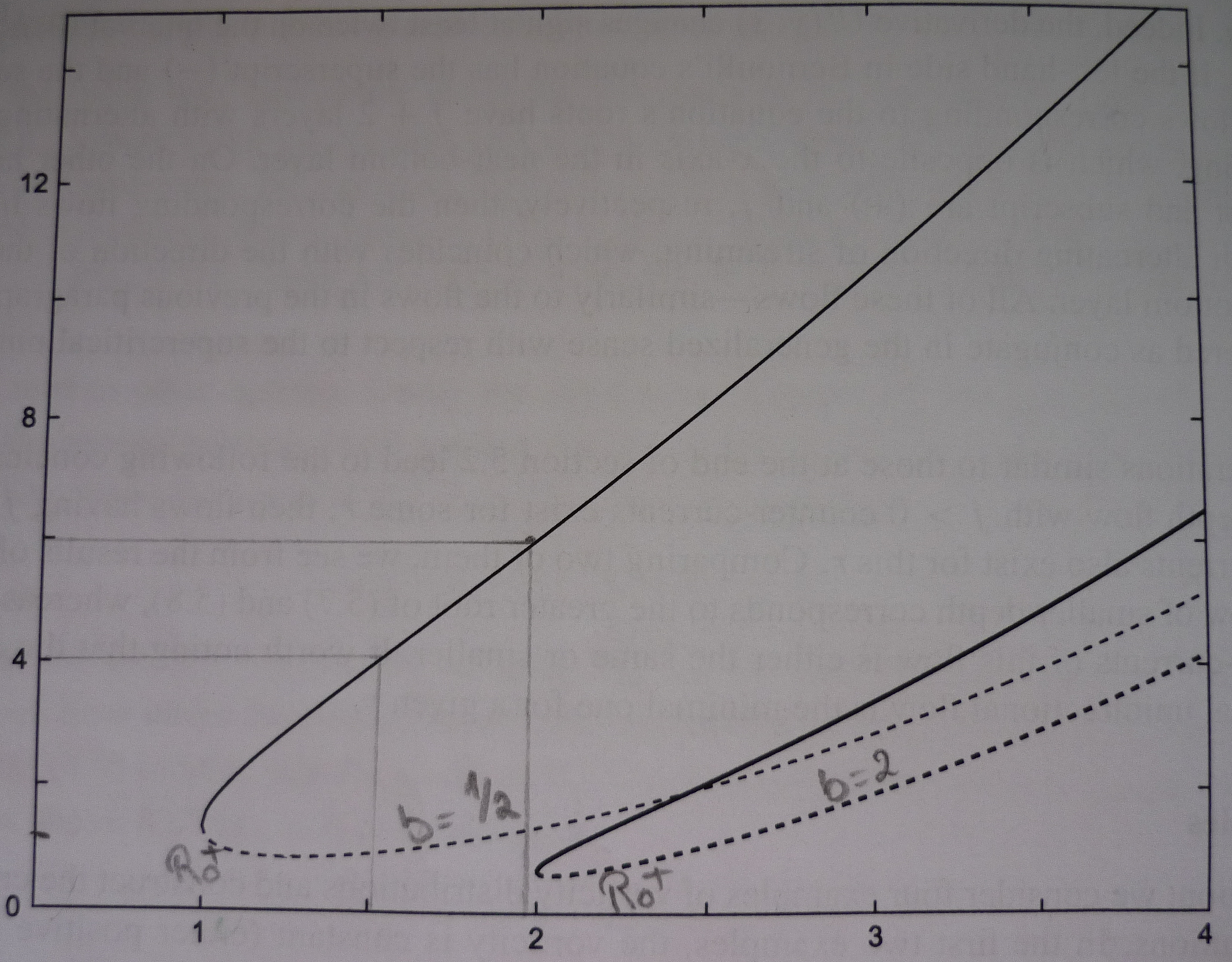

Beschreibung:

So sollte es dann aussehen.

Download

Dateiname:


Dateigröße:

5.87 MB

Heruntergeladen:

906 mal

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 28.04.2012, 10:17 Titel:

Hallo,

so wie du das unten machst sieht das an sich gut aus. Du müsstest nur auch die s in verschiedenen Variablen speichern, damit das zusammenpasst oder sofort nach dem Erstellen der Daten plotten, z.B. so:

Code:

s = ...
R1 = ...
plot(s, R1)
hold on

s = ...
R2 = ...
plot(s, R2)

% weitere Plots

Funktion ohne Link?

Grüße,
Harald

katharinakatharina

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 28.04.2012, 10:51 Titel:

Super, danke.
Und noch eine Schönheitsfrage, bei dem Bild, welches ich angefügt habe, sehen die Funktionen so schön rund und geschmeidig aus, aber wenn ich das plotte, ist das so eckig und kantig. Kann ich das auch irgendwie ändern?
Und in dem Bild ist die x/s-Achse von 0-4, wobei die Funktionen ja erst ab 1 oder 2 definiert sind. Wie kann ich das noch machen, dass er mir das von 0-4 anzeigt, aber nur ab dem gültigen berechnet?
Vielen Dank.

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 28.04.2012, 11:19 Titel:

Hallo,

da musst du s feiner rastern, z.B.

Code:

s = 1:0.01:4;

Funktion ohne Link?

Kontrolle des Koordinatensystems:

Code:

doc axis

Funktion ohne Link?

Grüße,
Harald

mat_macs

Forum-Anfänger


	Beiträge: 26

	Anmeldedatum: 27.09.10

	Wohnort: ---

	Version: ---

Verfasst am: 28.04.2012, 11:46 Titel:

Hi,
ich bin ja auch neu hier und kann inhaltlich leider nicht so gut weiterhelfen wie Harald, aber ich habe gestern auf der Suche nach der Lösung für mein Problem ein Topic gefunden, welches dir eventuell auch zum Verständnis hilft.
Es heißt: "Using Multiple X- and Y-Axes" Da steht das ganz gut beschrieben, finde ich.
Viel Erfolg bei deiner Matlab-Einarbeitung!

Viele Grüße,
Max

katharinakatharina

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 28.04.2012, 12:48 Titel:

Vielen lieben Dank euch beiden. Jetzt hab ich es Smile

Danke
