Verfasst am: 08.07.2010, 18:18 Titel: Mehrere Kurven in plotyy

Weiss jemand, wie ich mehrere Kurven in eine yyplot Grafik bringe?

Ich möchte auf der eresten y Achse 2 und auf der zweiten y Achse 2 Kurven darstellen.

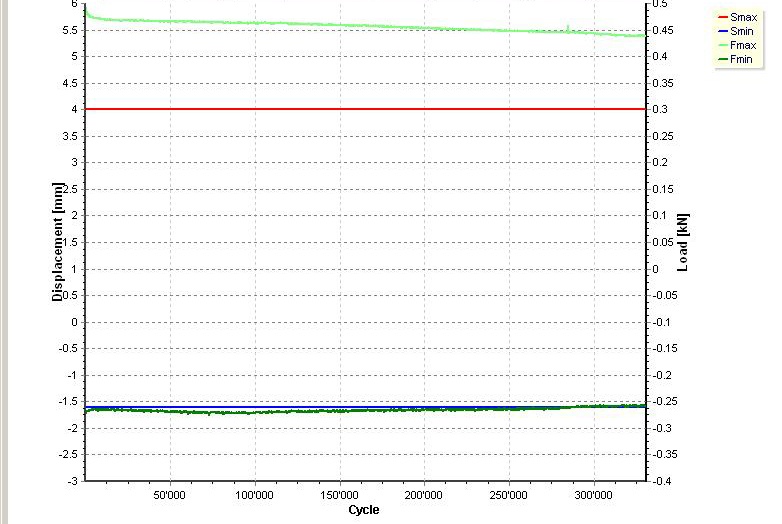

Hier ein Beispiel als jpg angehängt.

Leider funktioniert dieser code nicht:

Code:

[ax(1),h1(1),ax(1),h1(2),ax(2),h2(1),ax(2),h2(2)] = plotyy(ScanVektor.SZaehler{i}(:,1),ScanVektor.Smax{i}(:,1),ScanVektor.SZaehler{i}(:,1),ScanVektor.Smin{i}(:,1),ScanVektor.SZaehler{i}(:,1),ScanVektor.Fmax{i}(:,1),ScanVektor.SZaehler{i}(:,1),ScanVektor.Fmin{i}(:,1));
[ax,h1,h2] = plotyy(ScanVektor.SZaehler{i}(:,1),ScanVektor.Smin{i}(:,1),ScanVektor.SZaehler{i}(:,1),ScanVektor.Fmin{i}(:,1));

Funktion ohne Link?

Hier würden einfach alle 4 Kurven aneinander gelistet.
Doch plotyy funktioniert nur mit 2 Kurven

4 Kurven in yyplot.JPG

Beschreibung:

Download

Dateiname:

4 Kurven in yyplot.JPG

Dateigröße:

173.29 KB

Heruntergeladen:

1522 mal

Fourier

Forum-Guru


	Beiträge: 329

	Anmeldedatum: 05.04.10

	Wohnort: Karlsruhe

	Version: 2009b

Verfasst am: 09.07.2010, 08:17 Titel:

Hallo,

es kann funktionieren wenn man jeweils 2 vektoren zusamenfasst,
hier ein kleines beispiel:

Code:

t=-10:0.1:10;

x1=sin(t);
x2=t;
x=[x1;x2]; % zusammenfassen

y1=t.^2;
y2=t.^3;
y=[y1;y2]; % zusammenfassen

[ax h1 h2]=plotyy(t,x,t,y);
legend('sin','t','t^2','t^3');

Funktion ohne Link?

gruss
_________________

Ein schlechter General ist besser als zwei gute.

code88

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 91

	Anmeldedatum: 06.02.08

	Wohnort: Meinisberg

	Version: MATLAB Version 7.8.0.347 (R2009a)

Verfasst am: 09.07.2010, 12:13 Titel:

Super merci

code88

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 91

	Anmeldedatum: 06.02.08

	Wohnort: Meinisberg

	Version: MATLAB Version 7.8.0.347 (R2009a)

Verfasst am: 09.07.2010, 14:21 Titel:

Nun möchte ich aber noch die Achsen skalieren.
Die x Achse funktioniert und die 2 Y Achsen kann ich nicht richtig setzen.

Code:

t=-10:0.1:10;

x1=sin(t);
x2=t;
x=[x1;x2]; % zusammenfassen

y1=t.^2;
y2=t.^3;
y=[y1;y2]; % zusammenfassen

[ax h1 h2]=plotyy(t,x,t,y);
legend('sin','t','t^2','t^3');
set(gca,'xtick',([min(t):1:max(t)]))%funktioniert
set(get(ax(1),'ytick'),gca,'ytick',([min(x1):2:max(x1)]))%funktioniert nicht code falsch

Funktion ohne Link?

Wie kann ich die y Achsenskalierung richtig setzen?

Fourier

Forum-Guru


	Beiträge: 329

	Anmeldedatum: 05.04.10

	Wohnort: Karlsruhe

	Version: 2009b

Verfasst am: 09.07.2010, 15:39 Titel:

Hallo,

was versucht du eigentlich damit zu erreichen:

Code:

([min(x1):2:max(x1)])

Funktion ohne Link?

du weisst schon dass min(x1)=-1 und max(x1)=1
und -1:2:1 .......keine schöne skalierung ;)

ich nem an du willst das hier :

Code:

t=-10:0.1:10;

x1=sin(t);
x2=t;
x=[x1;x2]; % zusammenfassen

y1=t.^2;
y2=t.^3;
y=[y1;y2]; % zusammenfassen

[ax h1 h2]=plotyy(t,x,t,y);
legend('sin','t','t^2','t^3');
set(gca,'xtick',(min(t):1:max(t)))
set(ax(1),'ytick',(min(t):2:max(t)))

Funktion ohne Link?

gruss
_________________

Ein schlechter General ist besser als zwei gute.

code88

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 91

	Anmeldedatum: 06.02.08

	Wohnort: Meinisberg

	Version: MATLAB Version 7.8.0.347 (R2009a)

Verfasst am: 09.07.2010, 15:48 Titel:

Ja genau das wollte ich erreichen.
Vielen Dank

kingm

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 24.11.10

	Wohnort: ---

	Version: ---

Verfasst am: 24.11.2010, 16:38 Titel:

wie fasse ich mehrere datenreihen zusammen, wenn diese unterschiedlich viele elemente haben?

bsp:
meine erste y-reihe hat 100 punkte, meine zweite 120 und die dritte 95.
die x-reihen entsprechend.

will ich nun vorgehen wie hier oben vorgeschlagen, kommt eine fehlermeldung, dass die unterschiedlich langen vektoren nicht in eine matrix y bzw. x zusammengefasst werden könnten...

code88

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 91

	Anmeldedatum: 06.02.08

	Wohnort: Meinisberg

	Version: MATLAB Version 7.8.0.347 (R2009a)

Verfasst am: 24.11.2010, 18:56 Titel:

Das ist richtig so.

Man kann nur Datenreihen mit gleich vielen Punkten gleichzeitig plotten.
Das kommt daraus, dass Matlab ein Matrix-System ist.
Nun du könntest natürlich die fehlenden Datenpunkte interpolieren halt je nach Bedarf.

Alternativ kannst du einfach den ersten Plot in der Figure stehen lassen und dann die weitern drüberplotten.

Dafür musst du nach dem ersten plotten den Befehl

Code:

hold all

Funktion ohne Link?

eingeben.
