Verfasst am: 15.06.2013, 12:52 Titel: mehrere Line in einer Legende anzeigen

Ich möchte gerne mit dem folgenden Skript mehrere Plots bzw. Lines plotten. Da ich zwei y-Skalen brauche (links und rechts) aber pro Skala 2 bzw. 3 Datensätze habe die mit unterschiedlicher Farbe/Strichelung dargestellt werden soll, geht das meines Wissens nur über den Befehl "line" und nicht über "plot" oder "plotyy".

Das Problem ist nun aber, dass ich keine vollständige Legende angezeigt bekomme.

Code:

load('primaerDaten.mat');
A=primaerDaten;
t=A(:,1);
p_P=A(:,2);
p_M=A(:,3);
p_Z=A(:,4);
Q_M=A(:,5);
Q_Z=A(:,6);

p(:,1)=p_P;
p(:,2)=p_M;
p(:,3)=p_Z;

Q(:,1)=Q_M;
Q(:,2)=Q_Z;

figure;
grid on;
ax1 = gca;
get(ax1,'Position');
set(ax1,'XColor','k',...
'YColor','b',...
'YLim',[0,60],...
'YTick',[0:5:60]);
line(t, p_P, 'Color', 'b', 'LineWidth',2.5,'LineStyle', '-', 'Parent', ax1)

ax2 = axes('Position',get(ax1,'Position'),...
'XAxisLocation','bottom',...
'YAxisLocation','left',...
'Color','none',...
'XColor','k',...
'YColor','r',...
'YLim',[0,60],...
'YTick',[1:5:60],...
'XTick',[],'XTickLabel',[]);
line(t, p_M, 'Color', 'r', 'LineWidth',2.5,'LineStyle', '--', 'Parent', ax2)

ax3 = axes('Position',get(ax1,'Position'),...
'XAxisLocation','bottom',...
'YAxisLocation','left',...
'Color','none',...
'XColor','k',...
'YColor','m',...
'YLim',[0,60],...
'YTick',[2:5:60],...
'XTick',[],'XTickLabel',[]);
line(t, p_Z,'Color', 'm', 'LineWidth', 2.5,'LineStyle', ':', 'Parent', ax3)

ax4 = axes('Position',get(ax1,'Position'),...
'XAxisLocation','bottom',...
'YAxisLocation','right',...
'Color','none',...
'XColor','k',...
'YColor','g',...
'YLim',[0,5],...
'YTick',[0:0.5:5],...
'XTick',[],'XTickLabel',[]);
line(t, Q_M, 'Color', 'g', 'LineWidth',2.5,'LineStyle', '--', 'Parent', ax4)

ax5 = axes('Position',get(ax1,'Position'),...
'XAxisLocation','bottom',...
'YAxisLocation','right',...
'Color','none',...
'XColor','k',...
'YColor','c',...
'YLim',[0,5],...
'YTick',[0.1:0.5:5],...
'XTick',[],'XTickLabel',[]);
line(t, Q_Z, 'Color', 'c', 'LineWidth',2.5, 'LineStyle', ':', 'Parent', ax5)

xlabel('t[s]');
set(get(ax1,'Ylabel'),'String','p [bar]');
set(get(ax4,'Ylabel'),'String','Q [l/min]');

legend([ax1,ax2,ax3,ax4,ax5],{'\Deltap_{Pumpe}','\Deltap_{Motor}','\Deltap_{Zylinder}','Q_{Motor}','Q_{Zylinder}'});

Funktion ohne Link?


Beschreibung:

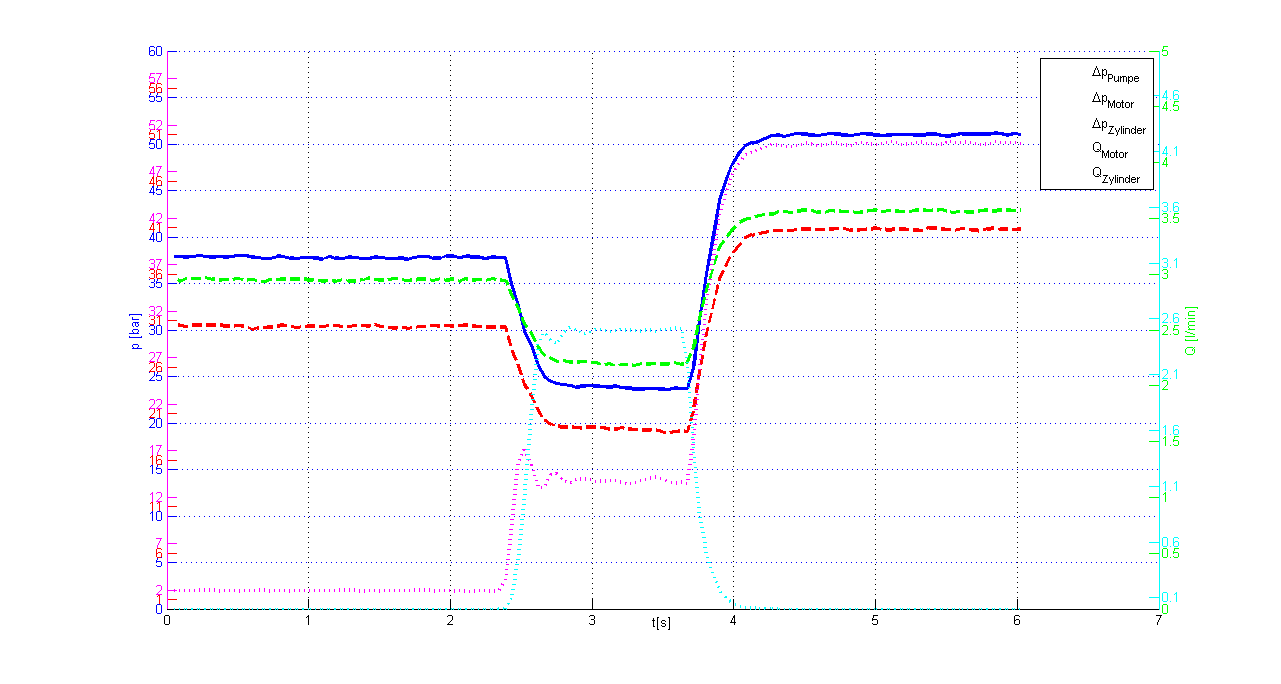

Hier habe ich eine Beispiel. Ich möchte, das in der Legende auch die jeweilige Farbe angeziegt wird und sie nicht "weiß" sind.
