Verfasst am: 06.03.2012, 16:43 Titel: mehrere Plots in einer Grafik räumlich versetzt

Servus,

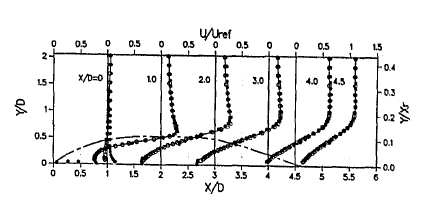

[Wer den Text nicht lesen will, das Bild erklärt alles was ich vorhabe]
Ich will in einem Bild mehrere Plots einfügen, diese aber räumlich trennen. (Oder anders: subplots verschmelzen)
Ich habe mehrere Geschwindigkeitsprofile über der Höhe (also x= Geschwindigkeit / y = Höhe) davon habe ich jetzt auch noch mehrere in Strömungsrichtung.
Diese will ich so darstellen, dass ich auf der y Achse die Höhe abbilde (einfach bis hier). Dazu habe ich 2 x Achsen: eine kontinuierliche, die nicht unterbrochen wird und konstant anwächst (Position in Strömungsrichtung) / und eine x-Achse, die für jeden Punkt von neuem beginnt.

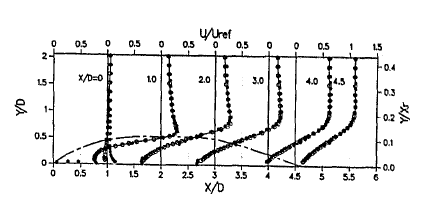

Ich habe dazu ein Bild angehängt, dann müsste es eigentlich klar sein.

Wie kann ich das machen?
Vielen Dank für die Hilfe!

Vielen Dank

Camoesas


Beschreibung:

Download

Dateiname:


Dateigröße:

14.8 KB

Heruntergeladen:

616 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 06.03.2012, 17:02 Titel:

hmm kann man nicht jeden deiner plots um den wertebereich der vorrangegangen plots verschieben und dann die beschriftung mit XTickLable selber machen? wäre so meine erste idee. wobei es bestimmt ne bessere giebt

camoesas

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 13.04.10

	Wohnort: München

	Version: R2013a

Verfasst am: 09.03.2012, 16:16 Titel:

Servus,

Ich habe deine Idee soweit nachvollzogen und mal im Kopf durchgespielt. Das Problem was bleibt ist, dass ich dann eigentlich für beide x-Achsen die xTickLable benutzen muss. Damit bleibt das Problem, dass ich das ganze mit trail an Error anpassen muss, damits für alle meiner 8 Plots passt. Sehe ich das so richtig? Am Ende kann ich dann nicht sicher sein, dass die Auflösung / Inkrement für meine Geschwindigkeit auch wirklich passt!
Eigentlich wollte ich das ganze automatisieren, das geht dann wahrscheinlich nicht.
Ich werds mal ausprobieren.

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 09.03.2012, 16:31 Titel:

du kannst auch subplotz nebeneinander machen

Code:

x=1:10;
y=x.^2;
subplot(1,2,1)
plot(x,y)
set(gca,'Position',[0 0.2 0.5 .7])
subplot(1,2,2)
plot(x,-y)
set(gca,'Position',[0.5 0.2 0.5 .7])

Funktion ohne Link?

da muss man dann aber trotzdem noch ein wenig die axen formatieren da sich die beschriftung überlappt

camoesas

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 13.04.10

	Wohnort: München

	Version: R2013a

Verfasst am: 25.04.2012, 11:31 Titel:

Servus,

mit XTickLabel kriegt mans hin aber man muss höllisch aufpassen. Das ist ziemlich kompliziert und man kann sich ganz leicht selbst hinters Licht führen! Twisted Evil
