Verfasst am: 17.12.2011, 15:06 Titel: Mehrere Plots mit passender Legende dazu

Hallo zusammen,

Code:

plot(x,ergebnisX(1:bildzaehler,1),'b','LineWidth',1);
hold on;
plot(x,meanx,'k','LineWidth',5);
plot(x,plotergebnisX(1:bildzaehler,1),'m','LineWidth',2);
legend('Einzelwerte','gemittelte Werte','Mittelwert');
ylabel('x-Koordinate Schwerpunkt');
xlabel('Zeit in ms');
hold off;

Funktion ohne Link?

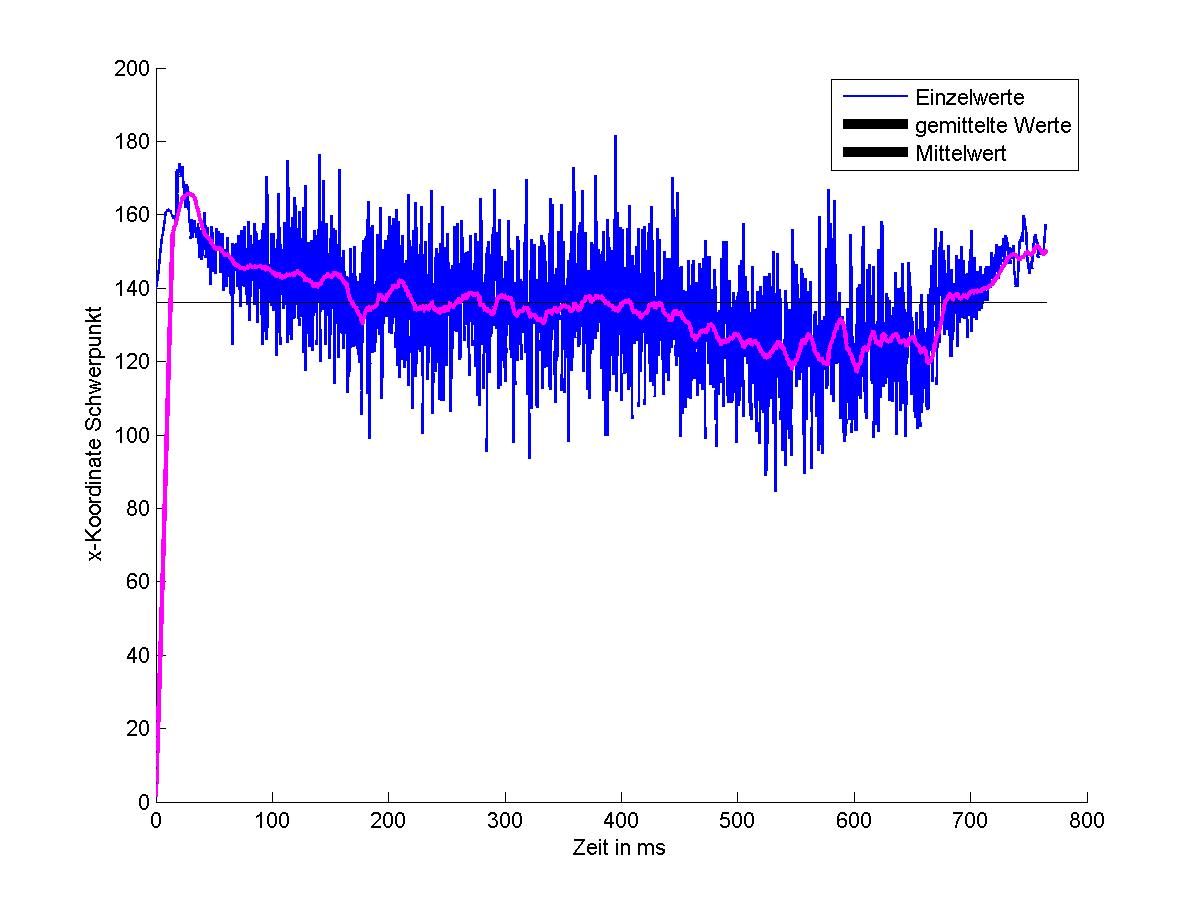

kann mir jemand erklären warum die Legende für den ersten Plot von der Farbe her noch stimmt, beim 2. und 3. Eintrag in der Legende er jedoch die Farbe und Strichstärke vom 2. Plot nimmt? Denke am Bild ist zu erkennen was ich meine. Das Magenta ('m') vom 3. Plot taucht gar nicht mehr in der Legende auf. warum ?!

Vielen dank schon mal im voraus!

Bitte Code-Umgebung verwenden - Danke, Jan S


Beschreibung:

Download

Dateiname:


Dateigröße:

95.56 KB

Heruntergeladen:

520 mal

mr_endres

Forum-Fortgeschrittener


	Beiträge: 78

	Anmeldedatum: 11.06.08

	Wohnort: Unterfranken

	Version: ---

Verfasst am: 17.12.2011, 20:42 Titel:

Hallo,

gibt doch das nächste Mal einen lauffähigen Beispielcode an.

Folgende Zeilen funktionieren in der R2011b ohne Probleme, deinen Fehler kann ich nicht reproduzieren.

Code:

x=1:.1:10;
y1=sin(x);
y2=cos(x);
y3=sin(x).^2;
plot(x,y1,'b','LineWidth',1);
hold on;
plot(x,y2,'k','LineWidth',5);
plot(x,y3,'m','LineWidth',2);
legend('Einzelwerte','gemittelte Werte','Mittelwert');
ylabel('x-Koordinate Schwerpunkt');
xlabel('Zeit in ms');
hold off;

Funktion ohne Link?

MfG
Johannes
