meshgrid-griddata-countour



luebke
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 28.01.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.01.2008, 14:10     Titel: meshgrid-griddata-countour
  Antworten mit Zitat
Hallo,
ich möchte Daten als 'contour plot' darstellen und benutze folgendes Vorgehen: MESHGRID - GRIDDATA - CONTOUR

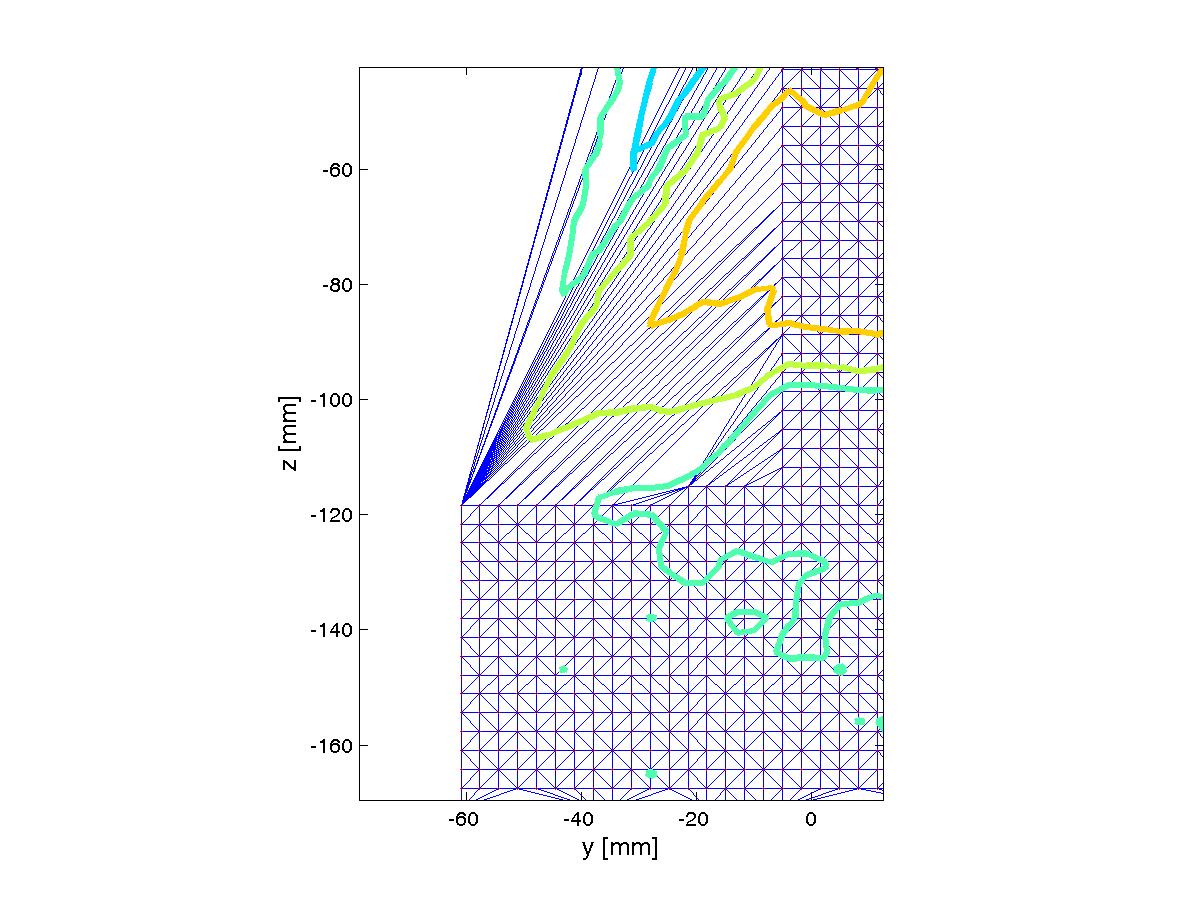

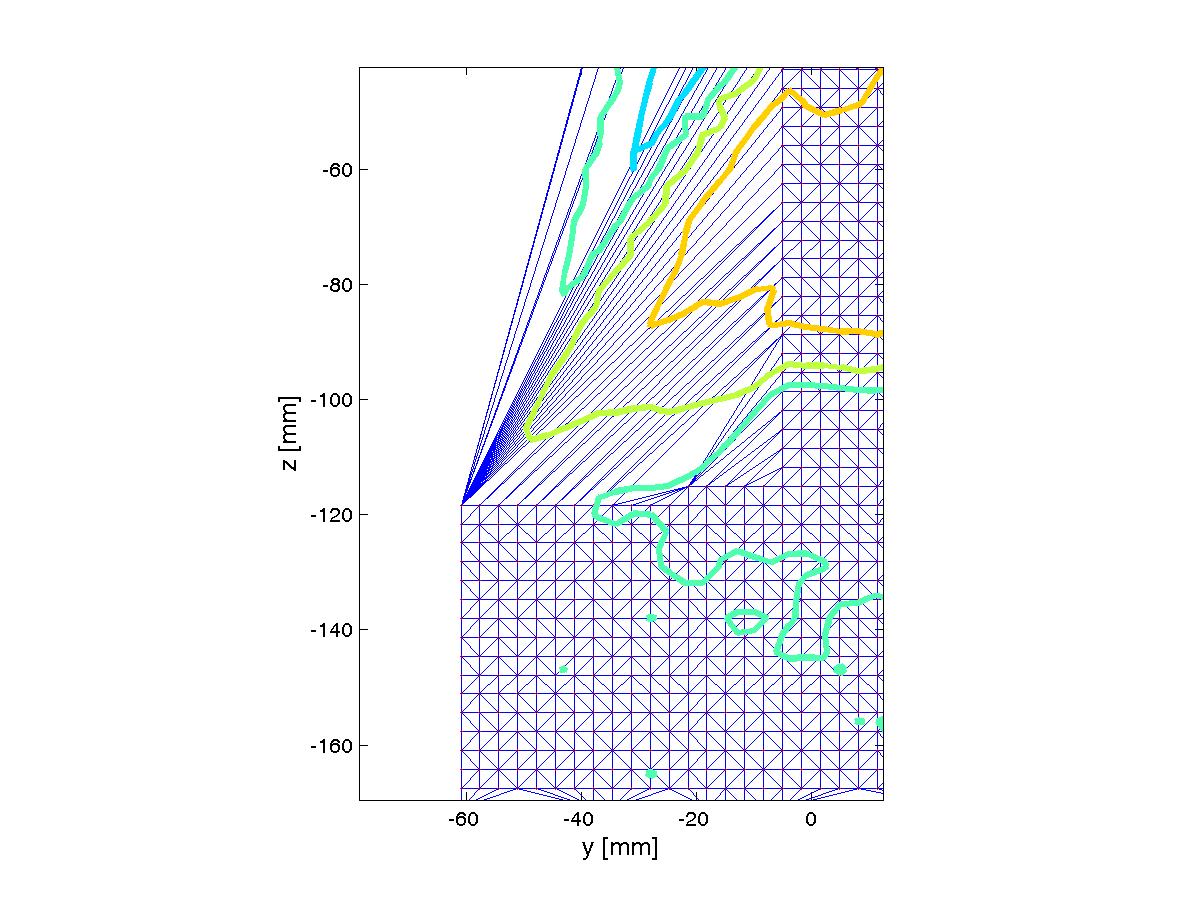

Mein Problem dabei verdeutlicht die Abbildung, in der die DELAUNAY-Triangulation und die Kontour dargestellt werden.
Die Triangulation erfolgt in der konvexen Hülle des Datensatzes, insofern auch in Gebieten in denen ich eigentlich keine Daten haben.
Dadurch wird die Kontour ebenfalls in diesen Gebieten dargestellt.
Gibt es hierfür eine Lösung?
Eventuell eine Interpolationstoleranz...

Vielen Dank und Grüsse
Lars
P.S.: Die Auswertung soll über viele Daten erfolgen, mit sich ändernden Ausschnitt. Insofern kann ich leider nicht einfach eine universelle Region mit FILL überdecken.

 Beschreibung:
Delaunay Triangulation + Kontour

Download
 Dateiname:  delaunay_contour2.jpg
 Dateigröße:  172.8 KB
 Heruntergeladen:  1176 mal
