Messdaten/Koordinaten Abstand berechnen |
|
| Rob |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 22.01.2010, 16:04
Titel: Messdaten/Koordinaten Abstand berechnen
|
 |
Hallo allerseits,
ich habe folgendes Problem: Ich habe hier Messwerte von Koordinaten als Matrix vorliegen (1. Zeile x-Werte, zweite Zeile y-Werte).
In gleicher Form habe ich die Solldaten vorliegen. Ich muss nun den Abstand von Soll- und Istdaten berechnen. Das erste Problem ist, dass die x-Werte nicht äquidistant sind, also muss ich irgendwie interpolieren. Das wird auch nicht das Problem sein.
Aber wie berechne ich dann geschickt den Abstand zwischen den beiden interpolierten Kurven? Also den Abstand von Soll- und Istdaten? Da es sich um Koordinaten handelt, kann ich ja nicht einfach die y-Werte voneinander subtrahieren...
Ich hoffe ich habe mich klar genug ausgedrückt, habe keinen Denkfehler eingebaut  und es kann mir jemand weiterhelfen... Vielen Dank schon mal!
Gruß Dario
|
|
|
|
|
|
| Rob |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.01.2010, 16:35
Titel:
|
|

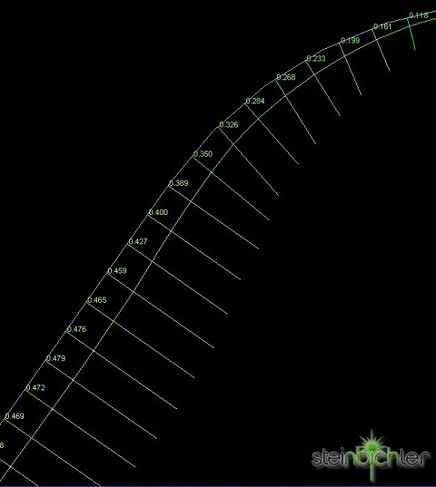

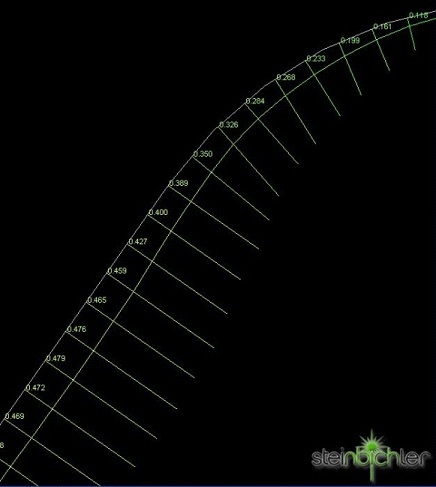

Um es ein wenig zu verdeutlichen. Ich bräuchte etwas in der Art wie im Anhang. Gibt es da evtl. etwas fertiges? Diverse Toolboxen habe ich vorliegen...
| Beschreibung: |
|
Download |
| Dateiname: |
Abweichungen.jpg |
| Dateigröße: |
32.86 KB |
| Heruntergeladen: |
789 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 22.01.2010, 16:47
Titel:
|
|
Hallo,
spiegeln die x-y-Kurven einen zeitlichen Verlauf (d.h. x und y wären beide abhängig von t, aber t ist aus dem Diagramm nicht ersichtlich) wieder? In dem Fall müsste man nur den (euklidischen?) Abstand zwischen den Punkten zu gleichen Zeitpunkten berechnen.
Andernfalls verstehe ich nicht ganz, wie dieser Abstand bzw. die Abstandskurve (?) überhaupt bestimmt werden soll.
Grüße,
Harald
|
|
|
|
| Rob |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.01.2010, 17:08
Titel:
|
|
Nein, eine zeitliche Abhängigkeit ist nicht gegeben. Im Prinzip handelt es sich um die Kontur eines Bauteils. Ich soll nun die Abweichungen von Soll- und Istkontur berechnen. Soweit ich verstanden habe, bräuchte ich also den minimalen Abstand der Kurven in einem bestimmten Raster, sagen wir alle 0,2mm (ähnlich wie in der Abbildung). In der Abbildung ist ja zu erkennen, dass die Abstände nicht durch die Subtraktion der y-Werte errechnet wurden. Die Länge der "Nadeln" dienen in der Abbildung lediglich zur Verdeutlichung der Abweichungen. Darauf könnte ich verzichten.
Vielen Danke für eure Mühe!
|
|
|
|
|
|
|
